一种便携式鼻咽拭子采集箱 |
| |
□罗萌萌 文/图 技术背景
鼻咽拭子采集是采集鼻部或咽喉部标本的方法，是检测呼吸道病毒感染的主要方法之一。通过鼻咽拭子采集可以快速有效地检测人体是否被呼吸道病毒或细菌感染，帮助医生快速发现病情，使患者及时得到救治，并有效避免病毒传播。目前，鼻咽拭子采集所需用品均放置在采集箱内，但现有的采集箱在使用时不能对物品进行充分分类隔离，容易导致物品交叉感染，从而影响检测结果。为有效解决这一问题，有必要设计一种便携式鼻咽拭子采集箱。
创新内容
该便携式鼻咽拭子采集箱由盒体、盒盖、隔离板、底座等部件组成。盒体上端铰接有可向后侧翻转打开的盒盖，内部滑动连接有多个可左右移动的隔离板，其左端下侧设置有容纳槽，容纳槽内滑动连接有多个可向左移动的安装板。安装板表面下侧固定连接有多个底座，底座上端设置有放置槽。与底座相对应的安装板上侧固定连接有固定套。
安装板右端上下两侧分别设置有安装孔，安装孔内部滑动连接有安装轴，安装轴上设置有连动弹簧，连动弹簧两端分别与安装板和容纳槽内壁固定连接。安装板底部设置有第一安装槽，第一安装槽内安装有棘齿条，棘齿条下端前侧啮合有可上下移动的棘齿块。棘齿块下端固定连接有啮合弹簧，啮合弹簧下端与容纳槽内壁固定连接。
棘齿块左端固定连接有控制板，控制板左端表面设置有多个条状凸起；棘齿块右端固定连接有安装滑块。容纳槽右端设置有安装滑槽，安装滑槽与安装滑块滑动连接。安装滑块中部滑动连接有弹簧轴，弹簧轴上下两端分别与安装滑槽固定连接。
盒体内部前后两侧表面分别设置有第二安装槽，第二安装槽内部固定连接有定位齿条。隔离板前后两端设置有连接槽，连接槽内滑动连接有定位齿块。定位齿块外端与定位齿条啮合，内端固定连接有定位弹簧，定位弹簧另一端与连接槽内壁固定连接。
盒盖下端左右两侧分别固定连接有连接扣，盒体左右两端分别滑动连接有可与连接扣啮合的挡板。当盒盖封闭盒体时，连接扣与挡板啮合。挡板内侧固定连接有连接滑块。盒体表面设置有连接滑槽，连接滑槽与连接滑块滑动连接。连接滑块中部滑动连接有弹簧杆，弹簧杆两端分别与连接滑槽内壁固定连接。弹簧杆表面设置有推动弹簧，推动弹簧位于连接滑块后侧。挡板上端设置有向前侧倾斜的斜面，外端固定连接有推板。
有益效果
该便携式鼻咽拭子采集箱结构新颖，构思巧妙，操作简便。使用时可通过移动的隔离板划分盒体内部区域，方便对盒体内部物体进行隔离，避免交叉感染。试管放置时，下端置于底座上端的放置槽内，固定套设置在试管外部，可提高试管放置的稳定性。移出安装板时，向下扣动控制板即可，方便使用者操作。
（作者供职于河南省肿瘤医院）

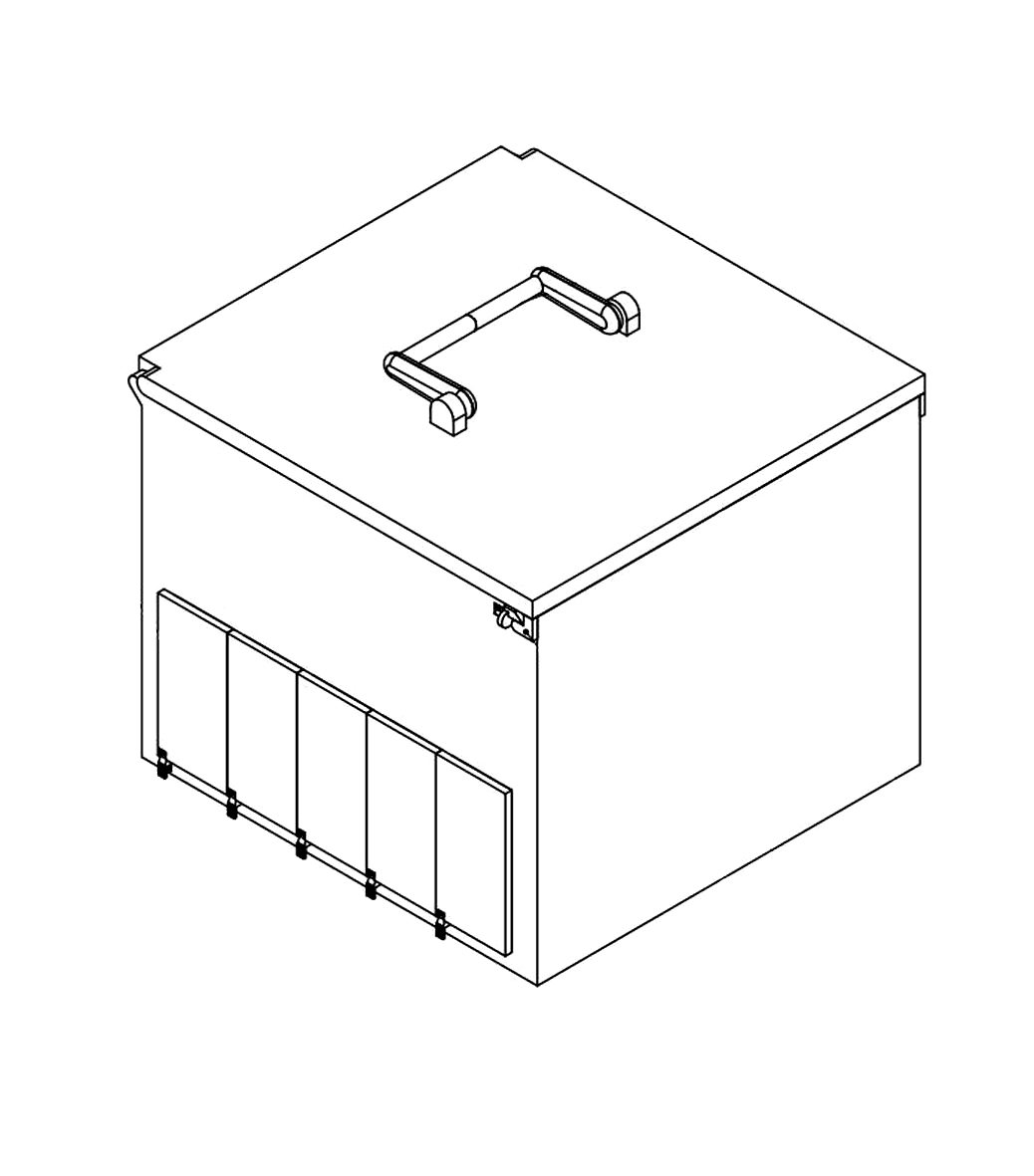

便携式鼻咽拭子采集箱的简易整体结构示意图 |
|
|
