一种多功能消毒液盛放瓶 |
| |
□王丽敏 文/图 技术背景
日常生活中使用家用84消毒液时，通常需要先借助量杯按指定比例调配出浓度合适的消毒液，再将配好的消毒液装入喷雾瓶。调配时，要先将84消毒液倒入量杯，再通过量杯转移倒入喷雾瓶，这额外增加了护理人员的工作量。除此之外，调配过程中量杯还容易因放置位置不当掉落，造成84消毒液洒落。为解决这一问题，有必要设计一种多功能消毒液盛放瓶。
创新内容
该多功能消毒液盛放瓶由盛放瓶、瓶盖、注入管、横杆等部件组成。盛放瓶的上端安装有瓶盖，瓶盖的外壁设置有刻度线，瓶盖上下贯穿安装有注入管，注入管内滑动连接有密封塞。瓶盖的内壁固定连接有横杆，横杆上下贯穿设置有活动连接的连杆。横杆与密封塞之间安装有弹簧，连杆的底部安装有按压块，连杆连接有橡胶条，橡胶条上连接有套在按压块上的隔离套。瓶盖为透明材质，且瓶盖与盛放瓶之间螺纹连接。密封塞的上端高于注入管的上端。横杆上贯穿设置有通槽，连杆贯穿通槽滑动设置。弹簧的上端与密封塞固定连接，其下端与横杆固定连接。弹簧套在连杆的外部，不与连杆相接触。
有益效果
该多功能消毒液盛放瓶在瓶盖上增设了刻度线，可将瓶盖当作量杯使用，同时瓶盖仍可对盛放瓶起到密封作用，也不易丢失。此外，仅需通过按压操作即可将消毒液转移倒入喷雾瓶，操作过程中不易发生洒落。
（作者供职于临颍县人民医院）

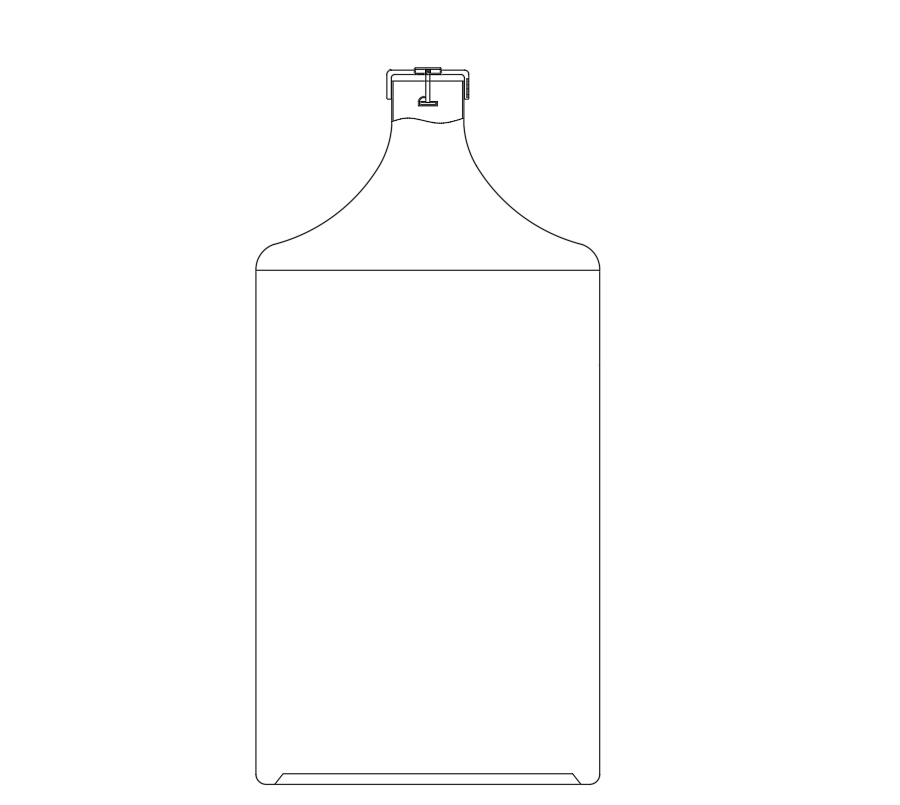

多功能消毒液盛放瓶的简易结构示意图 |
|
|
