一种新型温度计消毒装置 |
| |
□魏璐 文/图
这种新型温度计消毒装置，旨在解决传统温度计消毒方式的不足。本文从装置概述、结构、工作原理及核心优势等方面进行解读。
装置概述
新型温度计消毒装置，针对现有集中浸泡消毒法中“拿取不便、消毒液滴溅、消毒不彻底”等问题，设计了一种可拆分、易操作、兼具浸泡消毒与紫外线消毒功能的装置。通过机械结构控制消毒液的流动，配合二次消毒设计，实现温度计的高效、安全消毒，同时降低了医务人员的操作难度。
核心部件
新型温度计消毒装置主要由上筒体、下筒体、旋转装置、盖体四大部件组成，各部分功能设置合理。
上筒体
主体功能：放置待消毒的温度计，可容纳消毒液进行浸泡消毒。
关键结构：底部设有上挡板（与上筒体为一体或压接连接），挡板上有通孔，用于控制消毒液的流通。
内部设有滤网（活动或固定），用于分隔温度计与通孔，避免温度计掉入下筒体。
顶部螺接盖体，盖体内侧装有紫外线灯（与盖体上的开关、电池连接），用于消毒液浸泡后的二次消毒。
筒壁外侧有刻度，可观察消毒液容积。
下筒体
主体功能：储存消毒液，与上筒体配合实现“浸泡-排液”流程。
连接方式：通过旋转装置与上筒体连接，旋转装置与下筒体采用螺接（便于拆卸清洗）。
筒壁外侧同样有刻度，辅助观察消毒液量。
旋转装置
核心作用：通过旋转控制上、下筒体的连通/隔断，实现消毒液的流动控制。
结构细节：与上筒体活动嵌套，嵌套处设有环形橡胶密封垫（保证旋转时的密封性）。
顶部设有下挡板，与上筒体的上挡板配合，挡板上有对应通孔。
外侧设有通孔对应标识（如条形凸起），与上筒体的标识配合，指示通孔是否对齐。
上、下挡板之间设有橡胶垫，增强通孔处的密封性。
盖体
连接方式：与上筒体螺接，便于打开放入/取出温度计。
核心组件：内置紫外线灯，通过开关控制，实现紫外线消毒。
工作原理（消毒流程）
放置温度计 打开盖体，将待消毒的温度计放入上筒体的滤网上，盖紧盖体。
注入消毒液 启动旋转装置，使上、下挡板的通孔通过“标识对齐”连通，向下筒体注入消毒液，消毒液通过通孔流入上筒体，直至淹没温度计。
浸泡消毒 启动旋转装置，使通孔错开，隔断上、下筒体，温度计在封闭的上筒体内浸泡消毒。
排出消毒液 消毒完成后，再次启动旋转装置，使通孔对齐，上筒体内的消毒液通过通孔流回下筒体。
二次消毒 打开盖体上的紫外线灯开关，紫外线灯对上筒体内的温度计进行紫外线消毒，进一步杀灭残留的细菌。
取出温度计 关闭紫外线灯，打开盖体，直接从滤网上取出温度计。
清洗与重复使用 由于旋转装置与下筒体螺接，可拆解后清洗各部件，下筒体的消毒液可重复使用。
核心优势
操作便捷 无需手动逐个擦拭或伸手/用镊子取放，通过“旋转控制通孔”实现消毒液自动流动，拿取时温度计已无残留消毒液。
集中消毒 适合处理大批量温度计。
消毒更彻底 消毒液浸泡与紫外线照射双重消毒方式，提升消毒效果。密封结构减少消毒液挥发，保证消毒浓度。
结构灵活 可拆解设计，方便各部件清洗，避免残留污染。
消毒液可回流下筒体重复使用，节约成本。
安全性与实用性 多重密封设计，避免消毒液泄漏。体积小巧，PVC材质轻便，便于携带（适合临床移动使用）。
这种新型温度计消毒装置，通过巧妙的“旋转通孔控制”结构，解决了传统集中消毒中拿取不便、消毒液滴溅等问题；同时，结合紫外线二次消毒提升安全性，且具备可拆解、易清洗、重复利用等特点，适用于临床大批量温度计的高效消毒场景，具有较强的实用价值。
（作者供职于郑州大学第一附属医院）

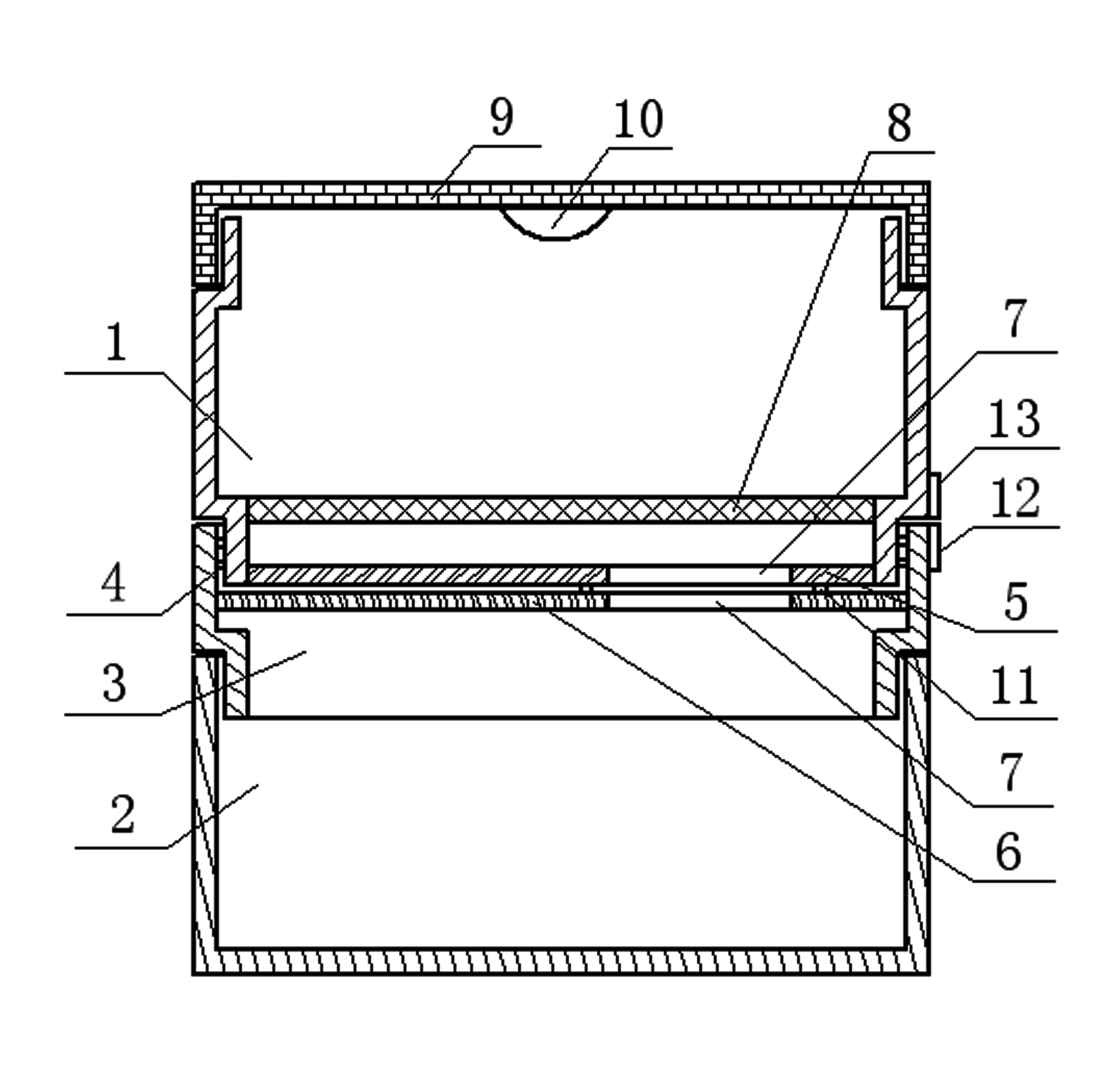

结构示意图
1.上筒体
2.下筒体
3.旋转装置
4.环形橡胶密封垫
5.上挡板
6.下挡板
7.通孔
8.滤网
9.盖体
10.紫外灯
11.橡胶垫
12.开关
13.条形凸起 |
|
|
