一种骨科复位钳
□马文龙 范克杰 陈 柯 文/图 复位钳作为常用的医疗器械，常用于断骨复位。在手术过程中，针对不同的骨头，需要使用不同长度的复位钳，这不仅增加了术后医疗器械的清洗、消毒与储藏难度，还增加了医务人员的工作量。
针对现有技术的不足，我们制作了一种骨科复位钳，解决了临床上存在的一些问题。
该骨科复位钳包括第一钳头，其正面通过第一销轴与第二钳头的背面活动连接，且第二钳头的上表面与第一固定板的下表面固定连接；第一固定板的左侧面卡接轴承，且轴承的内部套接转轴；转轴的左端与螺纹柱的右端固定连接；转轴的外表面与螺纹帽的内表面螺纹连接。
该骨科复位钳具备以下有益效果：
1.通过第二手柄、第二支撑杆、固定柱、齿轮、螺纹柱、螺纹帽、伸缩杆、滑块、支撑柱和第一固定板之间的配合，通过转动第二手柄，使第二支撑杆通过固定柱带动齿轮旋转，齿轮带动螺纹柱旋转，螺纹柱在与螺纹帽的螺纹作用下带动转轴向左移动，使第二钳头和第一钳头向右移动至合适的位置，从而使医务人员根据需要改变其长度，方便术后医疗器材的清洗、消毒和储藏，减少了医务人员的工作量，提高了医务人员的工作效率。
2.通过第一手柄、第一支撑杆、固定和弹簧之间的配合，通过拉动第一手柄，使固定块带动滑杆向左移动至滑杆与齿轮分离，松开第一手柄，弹簧通过收缩带动固定块向右移动，使固定块带动滑杆向右移动至滑杆与齿轮完成卡接，从而完成对齿轮的固定。
3.通过活动板、卡槽和卡块之间的配合，将活动板向左翻转，使卡槽和卡块卡接，从而完成对第一钳头和第二钳头的角度固定。这种骨科复位钳结构紧凑，设计合理，实用性强。
（作者供职于河南省洛阳正骨医院）

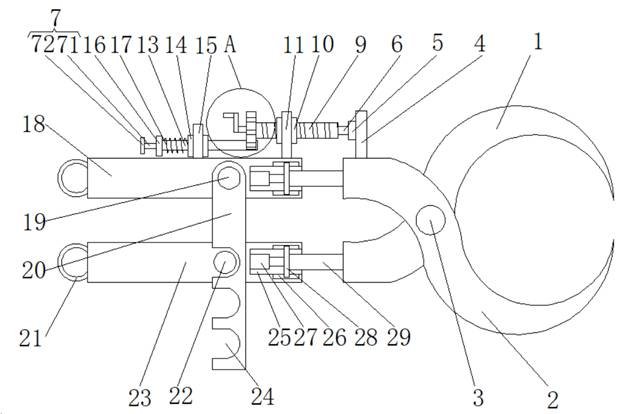

剖面结构示意图

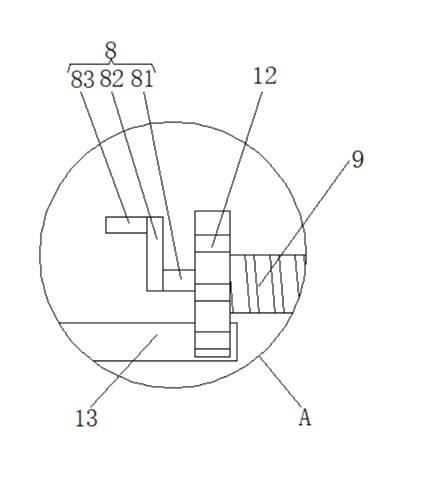

部分放大结构示意图
1.第一钳头；2.第二钳头；3.第一销轴；4.第一固定板；5.轴承；6.转轴；7.把手；71.第一支撑杆；72.第一手柄；8.转动装置；81.固定柱；82.第二支撑杆；83.第二手柄；9.螺纹柱；10.螺纹帽；11.第二固定板；12.齿轮；13.滑杆；14.滑套；15.支撑板；16.固定块；17.弹簧；18.第一钳臂；19.第二销轴；20.活动板；21.指环；22.卡块；23.第二钳臂；24.卡槽；25.凹槽；26.滑槽；27.伸缩杆；28.滑块；29.支撑柱。 |
