□江 燕

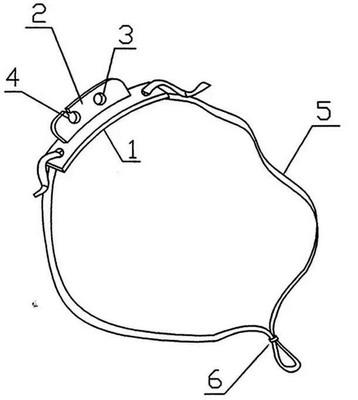

1.柔性基片
2.柔性凸缘
3.封闭式胃管固定孔
4.开口式输氧管固定孔
5.松紧圈
6.松紧度调节环
设计目的和意义
该设计旨在提供固定胃管、氧气管而不易松脱的医疗器材。
设计主要内容
图中所示的胃管、氧气管固定器，具有一个可嵌入氧气管的固定孔，一个可插入胃管的固定孔，固定器两侧各有一个固定松紧带的穿孔，并且固定松紧带上还附有一个调节环。
本设计使用时，先将胃管插入固定孔，再固定胃管上的刻度，留置胃管成功后，再将固定松紧带环套于患者的头部，并把调节环调整到患者感觉最舒适的长度。在患者需要氧气吸入时，可将氧气管直接嵌入其固定孔内。
设计创新点
所设计的胃管、氧气管固定器结构简单可靠，安装操作方便，所需的时间很少；克服了传统固定方式易造成胃管、氧气管松脱滑出的缺点，不仅减少了医护人员的工作量，确保了有效的胃肠减压和氧气吸入，而且促进了患者的康复，减轻了患者的痛苦与不适。此外，该胃管、氧气管固定器还能消毒后多次使用，给护理人员带来了方便。
（作者供职于华中科技大学同济医学院附属同济医院） |
