一种标本试管放置架 |
| |
□刘 慧 文/图 技术背景
在进行标本采样时，需将采集到的标本分别放置在试管内保存，以便后续检测。为便于对放置标本的试管进行有序摆放，避免因随意放置导致标本信息混乱，通常会使用试管架。试管架可将试管分类规整放置，便于后续检测。目前常用的试管放置架多为一体式结构。如果在传染病高发期在室外进行采样时，此类试管架因长期暴露于外界环境，容易附着感染源，放置试管时可能引发接触性感染。此外，现有试管架通常仅设有一层，在采集量大时需频繁更换，影响工作效率。为有效解决上述提到的问题，有必要设计一种新型的标本试管放置架。
创新内容
该标本试管放置架包括支腿、第一放置板、第二放置板、第三放置板、承载板、支撑装置等部件。支腿上端由下至上依次设有第一放置板、第二放置板与第三放置板。第一放置板左右两端的前后两侧分别铰接有第一平行板和第二平行板；第一平行板与第二平行板的上端分别和第三放置板左右两端的前后两侧铰接；第二放置板左右两端的前后两侧分别和第一平行板、第二平行板的中部铰接。第一放置板、第二放置板与第三放置板的上端均固定连接有放置盒，放置盒的上端放置有一块可拆卸的承载板。第三放置板的后端安装有支撑装置。
支撑装置包括固定连接在第三放置板后端的移动管及移动管表面下侧滑动连接的安装管。安装管底部固定连接有支撑板。移动管内部转动连接有控制杆，控制杆下端两侧分别固定连接有安装板，安装板下端分别滑动连接有限动齿块；安装管内壁相对的两侧分别固定连接有可与限动齿块啮合的限动齿条。控制杆下端相对的两侧分别铰接有铰接杆，铰接杆的另一端分别与限动齿块底部铰接；控制杆上端固定连接有控制旋钮。
移动管下端的前后两侧分别滑动连接有安装杆，各安装杆均与安装管内壁固定连接；安装杆表面分别套有推动弹簧，推动弹簧分别位于安装管的下侧。限动齿块的内端分别固定连接有复位弹簧，复位弹簧的另一端分别与安装板固定连接。
第二平行板的上端外侧分别固定连接有第一端面齿轮，各第一端面齿轮分别与第二平行板上端和第三放置板铰接的铰接点同轴心设置，且第一端面齿轮的外端分别啮合有可同步向外侧移动的第二端面齿轮，第二端面齿轮均与第三放置板滑动连接。控制杆表面上侧相对的两侧分别铰接有连动杆，连动杆的另一端分别与第二端面齿轮的表面铰接。
第二端面齿轮的表面分别固定连接有连接板，连接板的上端滑动连接有限位杆，限位杆与第三放置板固定连接；限位杆表面分别设有啮合弹簧，各啮合弹簧分别位于连接板的外侧。
承载板底部分别固定连接有多个放置管，上端对应设置有多个与放置管连通的通孔。放置盒的上端表面设置有多个可容纳放置管的放置孔，各放置管分别置于对应的放置孔内侧。承载板前端固定连接有把手。
有益效果
该标本试管放置架结构新颖，构思巧妙，操作简便。使用时，可控制第一放置板、第二放置板和第三放置板由上下排列状态调整为梯形展开状态，方便使用者将标本试管放置在承载板上；标本试管可经通孔依次放入放置管内。承载板可根据使用者需求拆卸更换，避免带有感染性的标本试管发生交叉感染。支撑装置可在各放置板变形完成后对第三放置板进行支撑，进而实现对试管放置架整体的稳定支撑，便于使用者操作使用。
（作者供职于河南省人民医院）

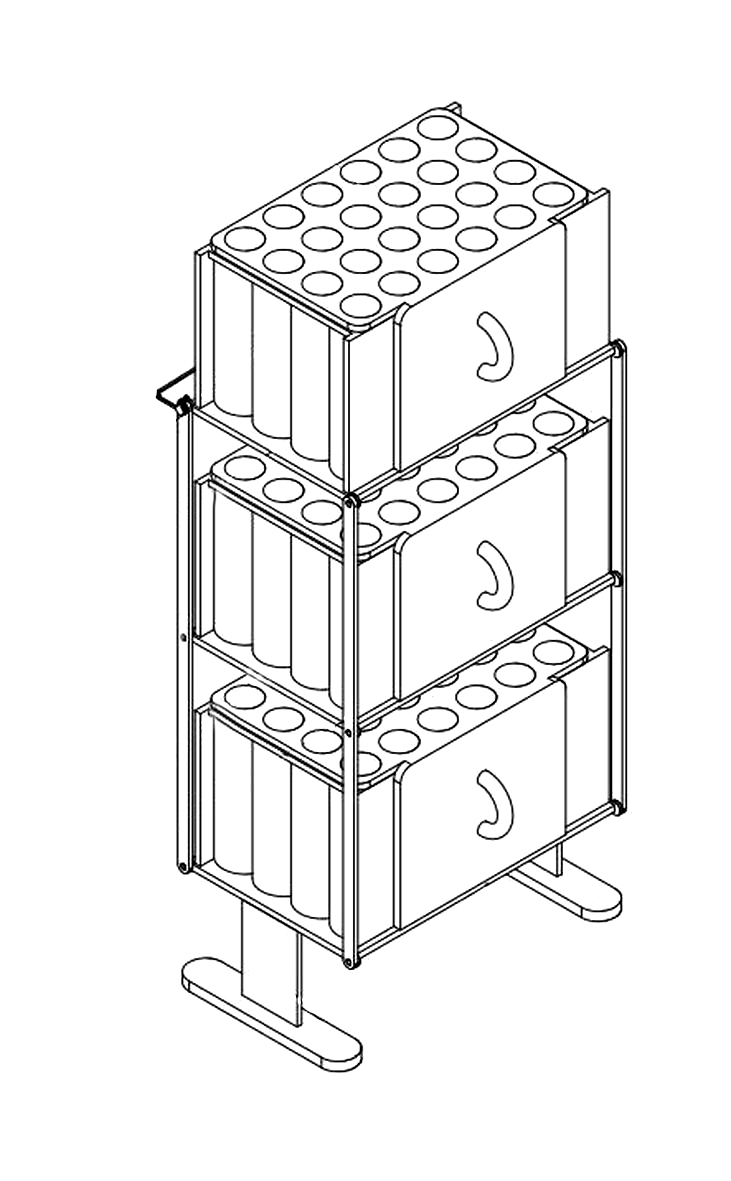

标本试管放置架的简易整体结构示意图 |
|
|
