□韩 燚  文/图

   技术背景
    目前，现有的止血带在使用时存在以下问题：医务人员难以准确掌握捆绑力度，容易使患者感到不适，甚至可能因捆绑过紧导致组织损伤。同时，止血带的松紧程度调节不便，止血持续时间也难以有效控制。若使用不当或未能及时松开止血带，且缺乏警报提醒，可能会影响肢体血液循环，导致局部长时间缺血缺氧，进而引发组织坏死等严重后果，甚至造成不良事件和医疗事故。该止血带安全性较低，实际使用效果不佳，增加了医务人员的工作负担，不利于临床长期应用。为解决上述问题，有必要设计一种止血带装置。
    创新内容
    该止血带装置包括止血带主体、卡扣环、压力传感器、定时器、卡扣固定钩和充气囊。止血带主体的一端固定连接有多个间隔均匀的长方形卡扣环，另一端固定连接压力传感器的一端；压力传感器的上端固定连接方形定时器，二者为电性连接。定时器顶部设置有圆形蜂鸣器和指示灯，侧面中部设置有方形显示屏；压力传感器的另一端固定连接U形固定块，空心圆柱状的固定环间隙配合套设在固定块的末端横梁外侧，可在横梁上自由转动；固定环与L形钩状的卡扣固定钩固定连接，卡扣固定钩与卡扣环相互对应匹配。止血带主体的中间位置连接有充气管，充气管另一端连接椭圆球状的充气囊。
    在定时器侧面，显示屏下方设置有一个USB（通用串行总线）充电口，该充电口与定时器内部的蓄电池电性连接；放气阀设置在充气囊前端的充气管上。
    使用时，先将止血带主体捆绑在患者的肢体部位，捆绑过程中将卡扣固定钩扣入对应卡扣环即可。由于多个卡扣环沿止血带主体等间距排列，可根据患者肢体尺寸选择适配的卡扣环进行固定。随后通过充气囊为止血带主体充气，此时卡扣固定钩与卡扣环已完成锁定，仅需充入少量气体，使止血带主体膨胀并裹紧肢体即可。止血带主体充气过程中会挤压压力传感器，通过压力传感器可准确检测充气后止血带的压力，检测数值会直接显示在显示屏上；当加压时间超过设定阈值后，定时器会触发蜂鸣器与指示灯工作，蜂鸣器发出提示音，指示灯亮起，共同提醒医务人员及时为患者松解止血带，避免因遗忘松解而影响肢体血液循环，从根源上降低止血带长时间未松解导致的生命安全风险，提升装置的使用安全性，有效优化实际使用效果。
    显示屏不仅可显示压力数值，还可显示装置剩余电量，方便使用者通过显示屏判断是否需要充电。显示屏下方的USB充电口可直接为定时器内部的蓄电池补充电能。拆卸止血带装置时，只需先打开充气管上的放气阀，排出止血带主体内部的气体，再将卡扣固定钩从卡扣环上松开即可。
    有益效果
    该装置结构简单、设计合理，操作便捷且安全实用。通过所设置的提醒装置，能够有效避免因忘记解下止血带而影响肢体血液循环，从而防止严重后果的发生，显著提高止血带的使用安全性，降低医务人员的工作难度。此外，多个间隔均匀的卡扣环可灵活调整捆绑力度，减轻患者不适感；通过充气囊充气，止血带主体能够紧密贴合患者肢体，避免因过度捆绑而造成组织损伤。
 （作者供职于河南省人民医院）

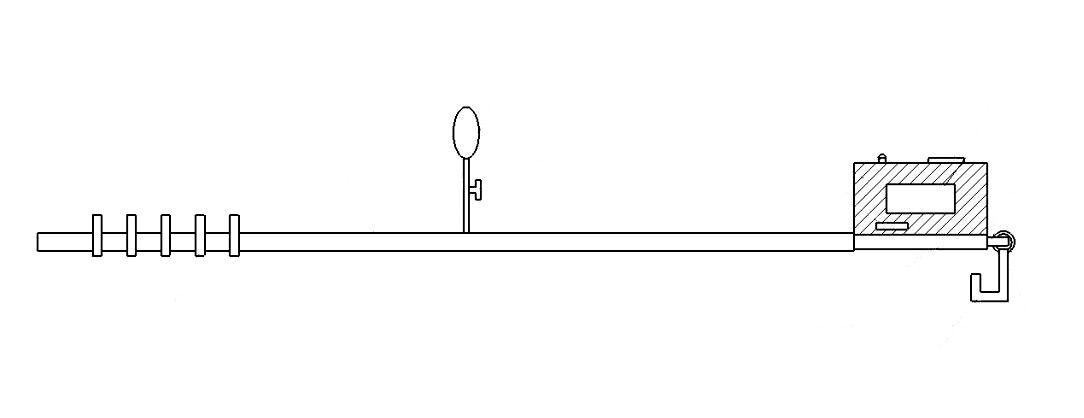

止血带装置的简易结构示意图

止血带装置的简易结构俯视图
