一种新型血糖漏测仪
□闫朋丽 文/图 妊娠期糖尿病不仅影响患者的生活质量，给患者带来很大的生活负担及经济负担，还会对胎儿的生长发育造成一定影响。对妊娠期糖尿病患者来说，控制血糖不仅可以减少并发症，还能反映病情程度，因此有必要进行血糖检测。但是，现有的血糖检测仪在实际使用过程中存在较多问题，如医疗卫生机构护理人员常用的普通血糖仪没有提醒功能，往往因各种原因错过正确的血糖测量时间，导致测量结果出现误差。
因此，有必要对现有的技术加以改进，解决现有的血糖仪不具备提醒功能的问题。
该新型血糖漏测仪包括盒体，盒体的两侧均活动安装有束紧带，底部固定粘接有弹性垫，顶部固定嵌装有显示屏；内腔底部固定有两组密封板，两组密封板之间滑动安装活动板，活动板的顶部固定安装有基板；盒体的内腔顶部与底部之间固定嵌装有固定杆，固定杆的杆壁上固定嵌装有检测器，盒体靠近检测器的一侧贯穿开设有试纸口。
该新型血糖漏测仪的盒体内腔底部固定安装有电源模块，电源模块的一侧设置有扬声器模块；扬声器模块固定安装在盒体的内侧壁上，盒体靠近扬声器模块的一侧贯穿开设有多个扬声孔；基板的顶部固定嵌装有单片机和定时模块，检测器、定时模块、电源模块和显示屏的输出端均与单片机的输入端电性连接，单片机的输出端与显示屏电性连接。
在使用过程中，将该血糖漏测仪与护士站系统（即总处理模块）关联，医务人员根据医嘱，先把相关要求输入总处理模块中，需要特殊检查血糖漏测的患者通过血糖漏测仪关联护士站系统，及时给患者和医务人员以提示，比如妊娠期糖尿病患者需要进行5次不同时间段的血糖测量，其分别为空腹、睡前和三餐后两小时，可以通过医嘱提前在总处理模块和显示屏上设定各个需要提醒的节点。等时间到了，定时模块将信号传递给单片机，单片机控制扬声器模块响起，进行语音播报，可及时提醒患者。患者在收到提醒后，及时、规范测量血糖，并通过按压复位按钮，为扬声器模块断电，将其信号反馈到护士站系统。该血糖漏测仪还可以让患者自行设置其他提醒事项。若提醒后，患者未反馈完成该项测量，即患者并未按压复位按钮，为扬声器模块断电，第二扬声器可一直提示医务人员和患者，有效避免漏测。束紧带的设置，方便患者将其套装在手腕处，外观形同手表，避免影响患者进行其他活动。
技术效果和优点：
1.该新型血糖漏测仪设置有检测器和试纸口，当需要检测血糖时，把沾有患者血液的试纸从试纸口中插入，在导向辊的导向作用下，使其进入检测器内，通过电源模块给基板供电，将检测器检测到的血糖数据传递给单片机，并在显示屏上显示。另外，检测到的血糖数据还可以通过无线通信模块发送给总处理模块，对数据进行留存。与现有技术相比，该血糖漏测仪操作简单、使用方便、便于携带。
2.该新型血糖漏测仪设置有电源模块、扬声器模块、单片机和定时模块，医务人员根据医嘱设定各个需要提醒的节点，数据通过显示屏存入单片机中，到时间后，定时模块将信号传递给单片机，单片机控制扬声器模块响起，进行语音播报，及时提醒患者，患者在收到提醒后，及时、规范测量血糖，并通过按压复位按钮，为扬声器模块断电，并将其信号反馈到护士站系统。与现有技术相比，该血糖漏测仪有了自动提醒功能。
（作者供职于郑州大学第三附属医院）

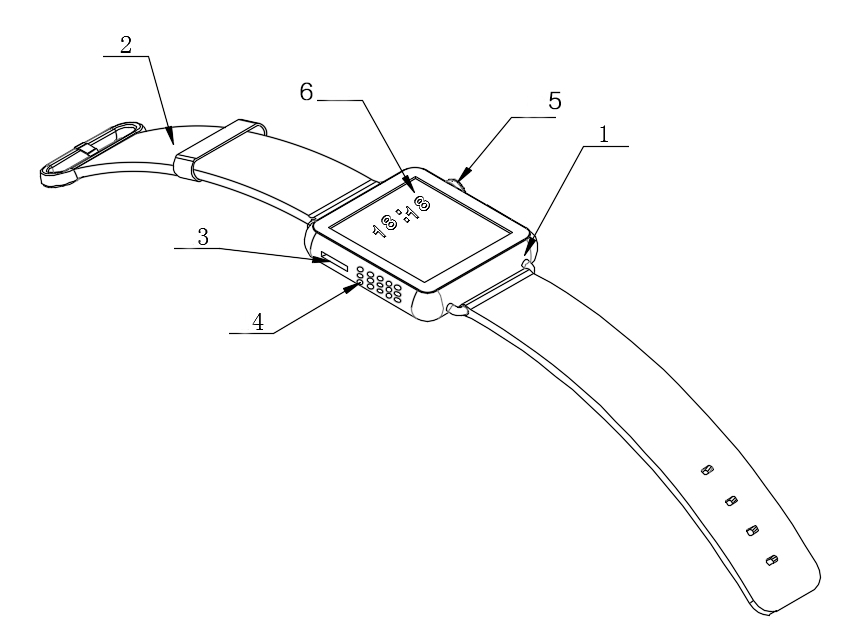

血糖漏测仪整体结构示意图
1.盒体；2.束紧带；3.试纸口；4.扬声孔；5.复位按钮；6.显示屏。 |
|
|
