一种胰岛素笔针头分离回收装置 |
| |
□王 欢 技术背景
胰岛素是由胰脏内的胰岛β细胞在受到葡萄糖、乳糖、核糖、精氨酸、胰高血糖素等内源性或外源性物质刺激时分泌的一种蛋白质激素。胰岛素是体内唯一能降低血糖的激素，同时促进糖原、脂肪和蛋白质的合成。外源性胰岛素主要用于治疗糖尿病。
目前使用的胰岛素笔针头在使用后难以单手复帽，且无法通过利器盒安全去除针头，容易导致针刺伤，严重时会使医务人员无法工作。现有的胰岛素笔针头存在安全系数低、操作复杂等问题。因此，有必要设计一种胰岛素笔针头分离回收装置。
创新内容及亮点
这种胰岛素笔针头分离回收装置包括盒体，盒体上表面固定连接顶板，顶板一侧设置有圆孔，圆孔一侧设置有调节结构。调节结构包括内盘、外盘、限位盘和转动杆。圆孔的内壁与内盘固定连接，内盘的外侧与外盘活动连接，外盘的上表面一侧设置有椭圆槽。椭圆槽的内壁滑动连接短杆，短杆的上表面与限位盘固定连接，限位盘的下表面活动连接短棒。短棒的下表面与内盘固定连接。外盘的一侧与转动杆固定连接。
顶板的上表面设置有限位槽，限位槽的内壁滑动连接滚轮，滚轮的上表面中部固定连接支撑杆，支撑杆的上表面与外盘固定连接。顶板的上表面设置有通孔，通孔的内壁抵接试剂瓶。限位盘的一侧抵接装置桶，装置桶的内侧壁上部设置有橡胶环，橡胶环的一侧抵接针头帽。
内盘、外盘和转动杆各有5个，均匀分布。限位盘共有25个，分为5组，每组5个，呈圆周阵列排列。
针头帽的内侧壁上设置有螺纹，螺纹的一侧连接有针头管。针头管由塑料制成，截面呈圆柱形。盒体采用不锈钢材质。装置桶的下表面与盒体的内底壁接触。盒体长30厘米，宽20厘米；顶板长15厘米，宽20厘米。
有益效果
1.该胰岛素笔针头分离回收装置通过通孔和试剂瓶的配合设置，实现了多种试剂瓶的便捷存放，提高了多用性。通过针头管、针头帽和装置桶的配合设置，医务人员在使用的过程中可以手动将针头管放置在针头帽内，进而避免发生针刺伤的情况，达到提高安全性能的目的。
2.该胰岛素笔针头分离回收装置通过调节结构的设置，适用于不同尺寸的装置桶，提高了适用性。通过针头管和针头帽的配合设置，在使用过程中无须进行双手复帽操作，方便快捷，简化了操作流程。
（作者供职于河南省人民医院）

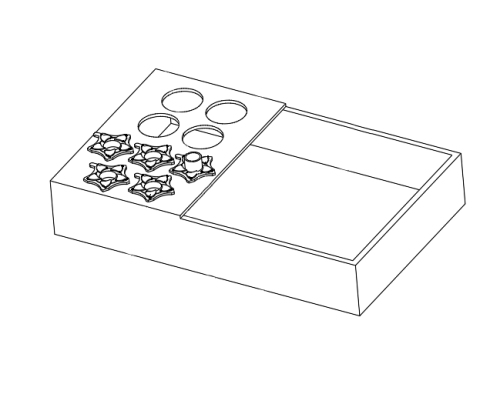

图1为该装置的立体结构简易示意图；
图2为该装置正视剖视结构简易示意图；
图3为该装置调节结构立体结构简易示意图。 |
|
|
