□王东海 董子帅  文/图

   技术背景
    治疗脸部皮肤病时，需要将中药药膏涂抹在脸上，在涂抹中药药膏时需要用到涂抹装置。现在的涂抹装置不但结构简单，不便于携带，而且密封效果较差，在涂抹的过程中容易导致药膏沾染灰尘。在涂抹药膏时，需要将药膏拌匀，现在的涂抹装置不具备搅拌功能。因此，设计一种用于脸部皮肤病的中药药膏快速涂抹装置很有必要。
    创新内容及亮点

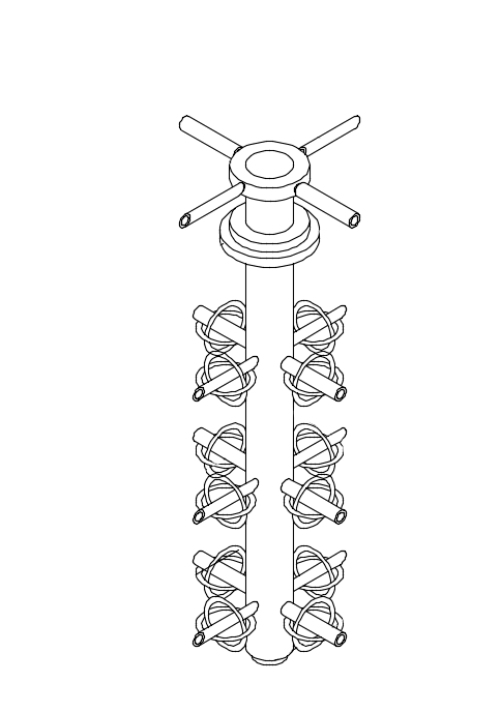

    这种用于脸部皮肤病的中药药膏快速涂抹装置，包括涂药罐、腔体、承重密封组件、密封端盖、固定座、药膏拌料组件、涂抹组件和限位底板。涂药罐的顶部内侧设有腔体，腔体的顶部上方设有密封端盖，密封端盖的顶部中央固定安有固定座，固定座的端面上方设有药膏拌料组件。密封端盖的顶部两侧均固定安有限位底板，且限位底板的端面中央设有涂抹组件。涂药罐的底部下方设有承重密封组件。药膏拌料组件包括手动环板、转动支杆、安装轴承、贴合底板、搅拌轴、拌料架、环形架和定位凹槽。贴合底板固定安在固定座的内部中央。贴合底板的顶部端面固定安有安装轴承。安装轴承的端面中央插接安有搅拌轴，搅拌轴的顶部一端穿过安装轴承连接安有手动环板，且手动环板的外侧四周均固定安有转动支杆。搅拌轴底部一端穿过贴合底板、固定座位于腔体内部，且搅拌轴的外壁四周通过焊接安有若干个拌料架。拌料架的外侧通过焊接安有环形架。搅拌轴底部一端端面中央设有定位凹槽。
    腔体的顶部内壁设有第一螺纹槽。密封端盖的外壁设有第二螺纹槽，且第二螺纹槽与第一螺纹槽通过螺纹绞合连接。转动支杆之间的夹角为90度。

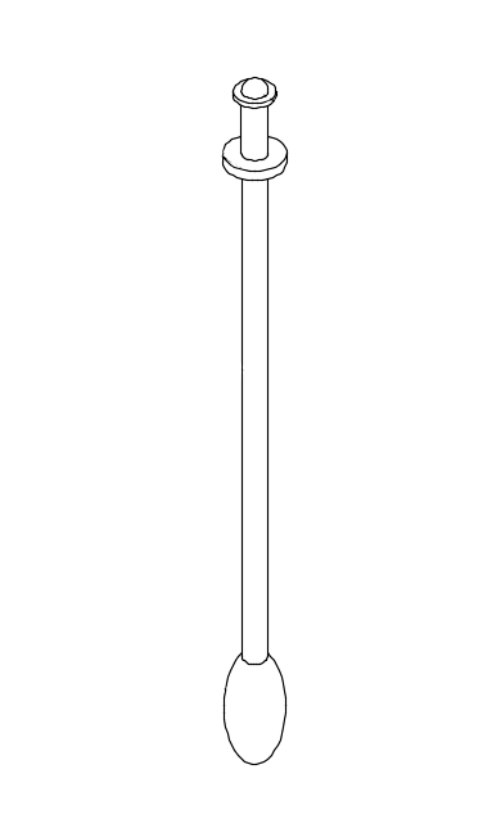

    涂抹组件包括限位顶板、涂抹杆、提拉块和涂抹棉签。限位顶板插接安在限位底板的端面中央。限位顶板的端面中央设有涂抹杆，涂抹杆的顶部一端穿过限位顶板设有提拉块，涂抹杆的底部一端穿过限位顶板连接安有涂抹棉签。限位底板的端面中央设有沉头孔，且限位顶板的底部端面与沉头孔的顶部内壁贴合连接。
    承重密封组件包括弧形底座、出料孔、密封堵柱、便捷拉环、定位凸块和耐磨垫片。弧形底座安在涂药罐的底部端面，且弧形底座的顶部与涂药罐的腔体连通。弧形底座的端面中央设有出料孔，且出料孔的内部通过螺纹连接安有密封堵柱。密封堵柱的底部外侧卡接安有便捷拉环。密封堵柱的顶部端面设有定位凸块，且定位凸块的顶部插接安在定位凹槽的内部。弧形底座的底部端面贴合安有耐磨垫片。
    有益效果
    这种用于脸部皮肤病的中药药膏快速涂抹装置，体积小，方便携带，功能多样，药膏拌料组件的设计便于药膏在腔体内被搅动，使药膏更加均匀；承重密封组件具有良好的密封性，便于药膏储放，使用性有了大大提高。

（作者供职于宝丰县中医院）

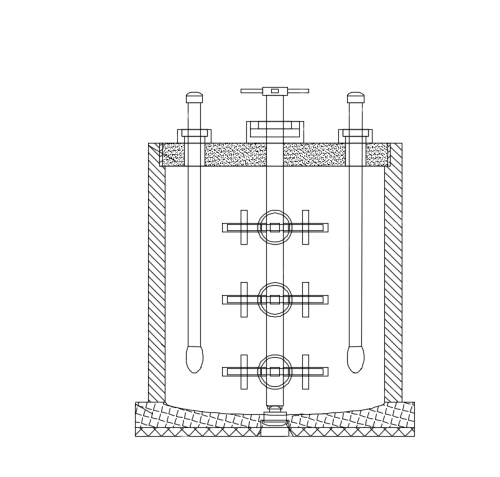

   图1为用于脸部皮肤病的中药药膏快速涂抹装置的整体结构示意图；图2为药膏拌料组件的结构示意图；图3为用于脸部皮肤病的中药药膏快速涂抹装置的整体剖视图；图4为涂抹组件的结构示意图。
