技术领域
本实用新型涉及医疗器械领域,尤其涉及一种医用试管架。
背景技术
现行的试管架,一般5*10格的规格,临床检验中,患者需采血的项目不同,一次采血所需的试管数亦不同,特别是重病、大病、手术前的病人需要很多采血项目,而且一个试管架很多时候需要放置不同人的采血试管。很多时候,不能一目了然地分清不同患者的采血试管,这就可能发生采血试管与患者弄混的错误,或者采血试管与验血项目弄混的错误,一旦发生错误,后果往往非常严重,导致误诊或采血量不符合验血项目要求,严重危害病人健康,甚至出现交叉感染,比如有传染病的患者在做胃镜、肠镜等检查的时候一般会放在最后,如果发生采血试管与患者弄混,把具有传染病的患者排到前面,则后面患者都很可能会被感染,后果非常严重。
为保证患者安全,防止发生医疗事故,对不同采血者的采血试管进行区分,甚至对同一采血者的不同采血项目的区分非常有必要,也是亟待解决的问题。
实用新型内容
本实用新型旨在提供一种医用试管架,以解决现有技术中的问题。
一种医用试管架,包括带试管插孔的顶架,所述顶架上沿宽度方向的两侧均设置沿长度方向延伸的滑槽,所述滑槽上滑动卡设多个分类条,每个所述分类条包括两端的C形卡接部以及一体连接两所述C形卡接部的指示部,所述C形卡接部的卡块滑动卡接在对应的所述卡槽中。
优选的,所述卡槽的一端封闭且另一端具有开口,且两所述卡槽的开口端位于所述顶架的同一端。
优选的,所述顶架的沿长度方向的一端设置两个分别用于封堵对应所述开口的封堵结构。
优选的,所述封堵结构包括设置在所述顶架上的外端带挡沿的固定柱以及套接在所述固定柱上的挡片,所述挡片具有用于遮挡对应所述开口的挡止部。
优选的,所述挡片和所述挡沿之间设置压簧。
优选的,所述挡片上还一体设置有在所述挡止部遮挡在对应开口处时向上伸出所述顶架上表面的限位部。
本实用新型一种医用试管架,在使用的时候,先将两端卡在对应滑槽中各个分类条归置在顶架的一侧,根据使用习惯,一般为右侧,然后对不同患者进行采血,采完一个人的血之
更进一步的,卡槽的一端封闭且另一端具有开口,且两所述卡槽的开口端位于所述顶架的同一端,分类条可以从开口处卡入卡槽,也可以从开口处脱出卡槽,这样可以根据需要方便添加、减少或更换分类条。
更进一步的,顶架的沿长度方向的一端设置两个分别用于封堵对应所述开口的封堵结构,采用封堵结构,可以有效避免在搬运试管架或者归置分类条的时候分类条脱出卡槽导致脱落。
更进一步的,封堵结构包括设置在所述顶架上的外端带挡沿的固定柱以及套接在所述固定柱上的挡片,所述挡片具有用于遮挡对应所述开口的挡止部,这样需要封堵开口的时候,旋转挡片将挡止部遮挡开口即可,需要添加、减少或更换分类条的时候,旋转挡片将挡止部脱离开口即可,使用非常方便。
更进一步的,挡片和挡沿之间设置压簧,可以将挡片顶压在顶架上,使得挡片在旋转后能够保持挡止部的位置和状态。
更进一步的,挡片上还一体设置有在挡止部遮挡在对应开口处时向上伸出顶架上表面的限位部,这样可以对分类条的C形卡接部及指示部分别阻挡,提高挡止分类条的稳定性。
附图说明

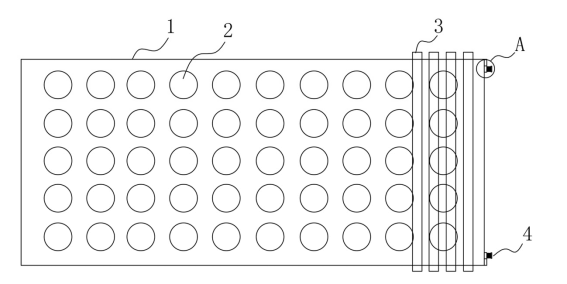

图1是实施例中一种医用试管架的俯视结构示意图。

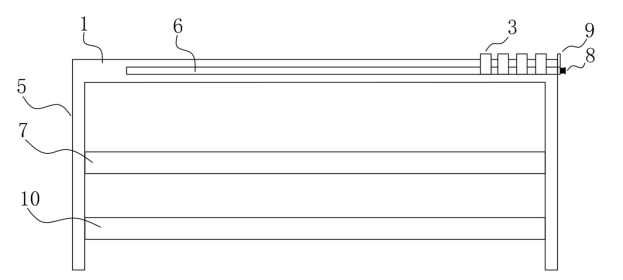

图2是图1的主视结构示意图。

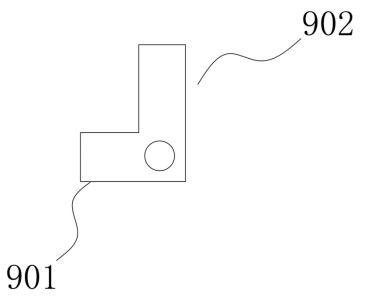

图3是图2中挡片的右视结构示意图。

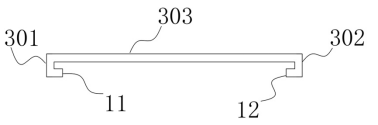

图4是分类条的结构示意图。

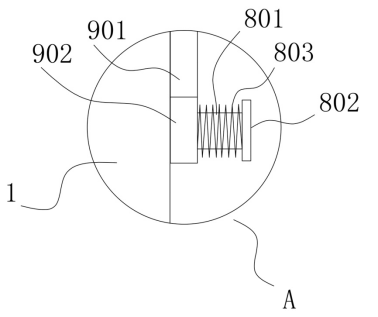

图5是图1中A处结构示意图。
具体实施方式
下文中将参考附图并结合实施例来详细说明本实用新型。需要说明的是,在不冲突的情况下,本实用新型中的实施例及实施例中的特征可以相互组合。
一种医用试管架,如图1-5所示,包括带试管插孔2的顶架1、带试管插孔2的中层架7和底层支撑板10,顶架1、中层架7和底层支撑板10固定在支撑腿5上,顶架1上沿宽度方向的两侧均设置沿长度方向延伸的滑槽6,滑槽6上滑动卡设多个分类条3,本实施例为四个,其他实施例可以根据需要和试管的排数选择五个、六个、七个或八个等,分类条3可以根据需要设置成与试管架相同或不同的颜色,本实施例中试管架为白色,分类条为蓝色,每个分类条
为了方便添加、减少或更换分类条,卡槽6的一端封闭且另一端具有开口,且两卡槽6的开口端位于顶架的同一端,本实施例中开口端都设于顶架1的右端。
为了有效避免在搬运试管架或者归置分类条的时候分类条脱出卡槽6导致分类条脱落,顶架1的沿长度方向的一端设置两个分别用于封堵对应开口的封堵结构,本实施例中采用的封堵结构包括设置在顶架1上的外端带挡沿802的固定柱801以及套接在固定柱801上的挡片9,挡片具有用于遮挡对应开口的挡止部901,同时在挡片9和挡沿802之间设置压簧803,挡片9上还一体设置有在挡止部901遮挡在对应开口处时向上伸出顶架1上表面的限位部902。
在其他实施例中,封堵结构还可以为活动卡扣,包括交接端和卡接端,卡接端为按扣结构,卡接端的外端部封堵对应开口。
最后应说明的是:以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
图1
图2
图3
图4
图5
