本实用新型公开了一种24小时尿液计量装置,包括上、下开口的桶壁,桶壁为横截面与马桶圈内圆大小相适配的椭圆形结构,在桶壁下开口处水平密封固设有电子秤,其上开口处活动扣合有密封上盖:密封上盖的左、右两侧对称设置有下端与桶壁上口沿相固连的弹性宽带,弹性宽带上端固连有外翻的弧形卡板,其中- -弧形卡板的外端向下延伸形成显示屏安装板:显示屏安装板的外侧面上设置有称重显示屏,称重显示屏的信号输入端与电子秤的信号输出端电连接:桶壁靠近下端处设置有与其内腔相连通的排液管,排液管上设置有启闭阀门。
1.-种24小时尿液计量装置,其特征在于:包括上、下开口的桶壁(1) ,所述桶壁(1)为横截面与马桶圈(2)内圆大小相适配的椭圆形结构,在桶壁(1)下开口处水平密封固设有电子秤(3),其.上开口处活动扣合有密封,上盖(4);在所述密封.上盖(4)的左、右两侧对称设置有下端与桶壁(1)上口沿相固连的弹性宽带(5) ,所述弹性宽带(5) .上端固连有外翻的弧形卡板(6) ,所述弧形卡板(6)弧面朝上卡挂于所述马桶圈(2).上,其中一弧形卡板(6)的外端向下延伸形成显示屏安装板(7);所述显示屏安装板(7)的外侧面上设置有称重显示屏(8),所述称重显示屏(8)的信号输入端与所述电子秤(3)的信号输出端电连接;在所述桶壁(1)靠近下端处设置有与桶壁(1)内腔相连通的排液管(9) ,所述排液管上设置有启闭阀门(10)。
24小时尿液计量装置
技术领域
[0001] 本实用新型涉及肾脏科检查化验用辅助工具,尤其是涉及一~种24小时尿液计量装置。
背景技术
[0002] 24小时尿液计量是肾脏内科常见检查,也是临床进行尿定量检测的重要依据;尿检结果不仅可以协助医疗诊断,预测病情发展,而且能为治疗方案的选择提供科学依据,对患者疾病的诊断与观察有重要意义。多数肾脏病患者伴有尿量增加或减少的现象,准确记录患者出水量,量出为入,是保证患者容量平衡的基础措施。
[0003] 24小时尿液计量的方法较为复杂,患者需将晨起第二次尿至次日晨尿之间每次尿量均称重记录并叠加汇总,整个过程需要进行详细记录,患者需每次使用一洁净的器皿盛装尿液并对其进行称重,同时还需事先称出盛装器皿的重量,以便于尿液称重时扣除盛装器皿的重量,操作过程复杂,易出现计算错误,导致称重结果不准确,影响病情的诊断。
发明内容
[0004] 本实用新型目的在于提供- - 种操作简单,记录方便的24小时尿液计量装置。[0005] 为实现上述目的,本实用新型可采取下述技术方案:
[0006] 本实用新型所述的24小时尿液计量装置,包括上、下开口的桶壁,所述桶壁为橫截面与马桶圈内圆大小相适配的椭圆形结构,在桶壁下开口处水平密封固设有电子秤,其上口处活动扣合有密封上盖;在所述密封上盖的左、右两侧对称设置有下端与桶壁上口沿相固连的弹性宽带,所述弹性宽带上端固连有外翻的弧形卡板,所述弧形卡板弧面朝上卡挂于所述马桶圈上,其中一弧形卡板的外端向下延伸形成显示屏安装板;所述显示屏安装板的外侧面上设置有称重显示屏,所述称重显示屏的信号输入端与所述电子秤的信号输出 端电连接;在所述桶壁靠近下端处设置有与桶壁内腔相连通的排液管,所述排液管上设置有启闭阀门。
[0007] 在所述桶壁上自其下端垂直向上延伸设置有带有刻度标识的透明观察窗。[0008] 在所述弧形卡板的上表面设置有柔性织物衬垫。
[0009] 本实用新型优点在于结构简单,使用方便,尿液计量准确。通过弧形卡板将本装置卡挂于马桶圈上,对晨起第二:次尿至次日晨尿之间的每次尿液进行称重记录,并通过称重显示屏显示出记录数据,操作过程简单,不会出现计算错误,保证称重结果的准确,确保病情诊断结果无误。
附图说明

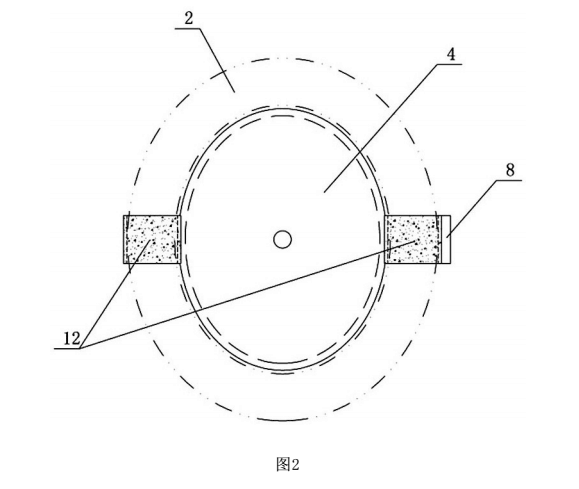

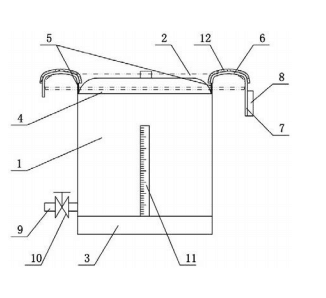

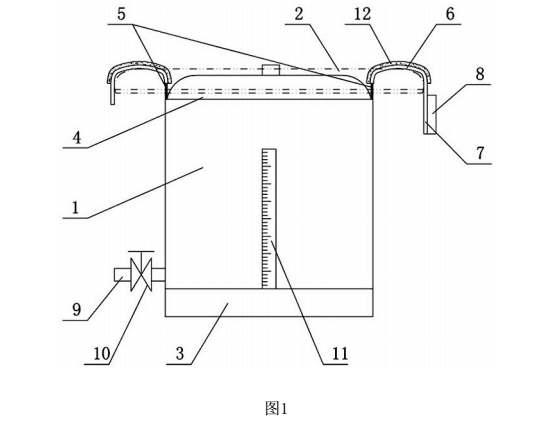

[0010] 图1是本实用新型的结构示意图。[0011] 图2是图1的俯视图。
具体实施方式
[0012] 如图1、2所示,本实用新型所述的24小时尿液计量装置,包括上、下开口的桶壁1,桶壁1为横截面与马桶圈2内圆大小相适配的椭圆形结构,方便与马桶圈2衔接,避免尿液溅洒;在桶壁1下开口处水平密封固设有电子秤3,其上开口处活动扣合有密封上盖4,每次留存完尿液后,将密封上盖4扣合,能够有效防止异味的扩散;在密封上盖4的左、右两侧对称设置有下端与桶壁1上口沿相固连的弹性宽带5,弹性宽带5上端固连有外翻的弧形卡板6,弧形卡板6弧面朝上卡挂于马桶圈2上;右侧弧形卡板6的外端向下延伸形成显示屏安装板7,当然显示屏安装板7也可设置在左侧的弧形卡板6.上,显示屏安装板7的外侧面上设置有称重显示屏8,称重显示屏8的信号输入端与电子秤3的信号输出端电连接,实时显示并记录称重信息;在桶壁1靠近下端处设置有与桶壁1内腔相连通的排液管9,排液管上设置有启闭阀门10,当24小时的所有尿液留存并称重完成后,便可打开启闭阀门10,将尿液排出;当然也可在每次称重完成后便将尿液排出,通过称重显示屏8来记录每次的尿量并自动进行叠加总和,称重及记录均非常方便。
[0013] 为方便查看尿液是否存满,直接读取尿液的体积,在桶壁1上自其下端垂直向上延伸设置有带有刻度标识的透明观察窗11,该刻度标识以容积为单位;另外,为提高患者坐于马桶圈2上的舒适度,在弧形卡板6的上表面设置有柔性织物衬垫12;当然还可在弧形卡板6上设置提手,方便取、放。
