1.脑外伤术后换药支架，其特征在于：包括主框架（1）和斜托组件，主框架（1）设置用于托住人体背部的斜托板（2）和调节孔（13），所述斜托组件包括斜撑杆（5），斜撑杆（5）穿插过所述调节孔（13），斜撑杆（5）一端与主框架（1）铰接连接并设于斜托板（2）下侧、另一端伸出主框架（1）外并设置用于托起头部的头托（4），调节孔（13）包括竖向孔段（12）和分别设置在竖向孔段（12）两侧的两组横向孔段（11），每组横向孔段（11）均包括从上至下依次间隔设置的多个横向孔段（11），横向孔段（11）与竖向孔段（12）连通；所述主框架（1）包括左右间隔设置的两立板（9）、所述斜托板（2）和一块竖向的支撑板（3），斜托板（2）和支撑板（3）均固设在两立板（9）之间，支撑板（3）设于斜托板（2）的前侧，所述调节孔（13）设于支撑板（3）上，斜撑杆（5）一端通过一根左右水平延伸的轴（7）与主框架（1）铰接连接，主框架（1）对应轴（7）从前至后依次设置数对轴孔（8），每对轴孔（8）包括左右正对且分别设置在两立板（9）上的两轴孔（8），轴（7）穿插过任意一对轴孔（8），所述斜撑杆（5）一端固设套管（6），套管（6）套设在轴（7）外圈并可沿轴（7）轴向移动。

2.如权利要求1所述的脑外伤术后换药支架，其特征在于：所述头托（4）呈球状。

3.如权利要求1或2所述的脑外伤术后换药支架，其特征在于：斜托组件设置两个，调节孔（13）也相应设置两个。

4.如权利要求4所述的脑外伤术后换药支架，其特征在于：斜撑杆（5）的伸出主框架（1）外的部分包覆海绵，头托（4）外也包覆海绵（14）。

5.如权利要求1所述的脑外伤术后换药支架，其特征在于：所述横向孔段（11）的端部设置可通过斜撑杆（5）的扩孔（10）。

脑外伤术后换药支架

技术领域

本发明属于医疗器械领域，尤其涉及脑外伤术后换药支架。

背景技术

随着社会经济的发展，脑出血、脑外伤事件的发生逐年增加，颅脑手术术后管理尤为重要，其中保持术口清洁干燥、定期换药是我们临床一线医生常常要做的事。临床中，部分颅脑术后患者意识状态不佳，甚至是昏迷，头部术口换药常常需要两个临床医生协作完成，比较费力。因此，我们构想一种头部换药支架以便于临床操作。

发明内容

本发明的目的是提供一种用于脑外术后支撑头部的换药支架。

    为实现上述目的，本发明采用如下技术方案：脑外伤术后换药支架，包括主框架和斜托组件，主框架设置用于托住人体背部的斜托板和调节孔，所述斜托组件包括斜撑杆，斜撑杆穿插过所述调节孔，斜撑杆一端与主框架铰接连接并设于斜托板下侧、另一端伸出主框架外并设置用于托起头部的头托，调节孔包括竖向孔段和分别设置在竖向孔段两侧的两组横向孔段，每组横向孔段均包括从上至下依次间隔设置的多个横向孔段，横向孔段与竖向孔段连通；所述主框架包括左右间隔设置的两立板、所述斜托板和一块竖向的支撑板，斜托板和支撑板均固设在两立板之间，支撑板设于斜托板的前侧，所述调节孔设于支撑板上，斜撑杆一端通过一根左右水平延伸的轴与主框架铰接连接，主框架对应轴从前至后依次设置数对轴孔，每对轴孔包括左右正对且分别设置在两立板上的两轴孔，轴穿插过任意一对轴孔，所述斜撑杆一端固设套管，套管套设在轴外圈并可沿轴轴向移动。

所述头托呈球状。

斜托组件设置两个，调节孔也相应设置两个。

斜撑杆的伸出主框架外的部分包覆海绵，头托外也包覆海绵。

所述横向孔段的端部设置可通过斜撑杆的扩孔。

本发明所述的脑外伤术后换药支架，人体背部可躺在斜托板上，头枕在头托上处于悬空状态，医护人员可方便换药。

附图说明

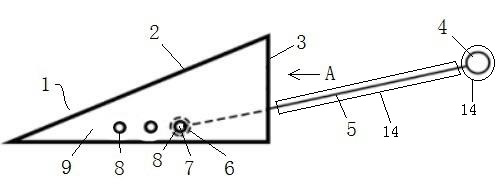

图1是本发明实施例1的结构示意图；

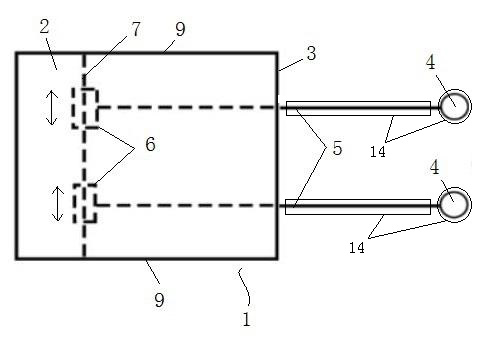

图2是图1的俯视图；

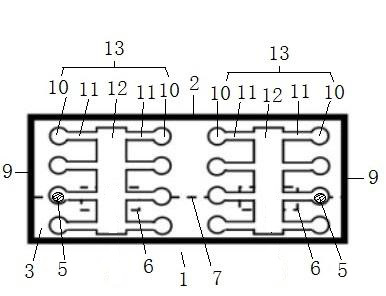

图3是图1中的A向视图；

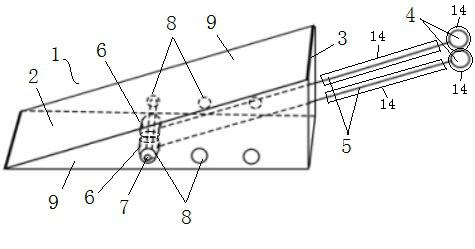

图4是本发明实施例1的立体图；

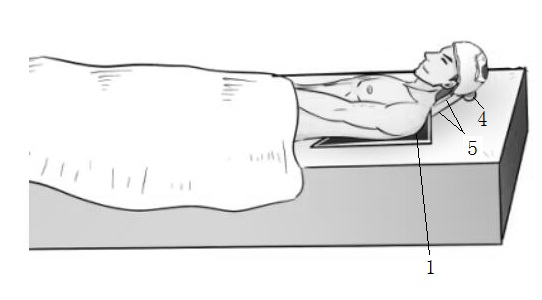

图5是实施例1的使用状态参考图；

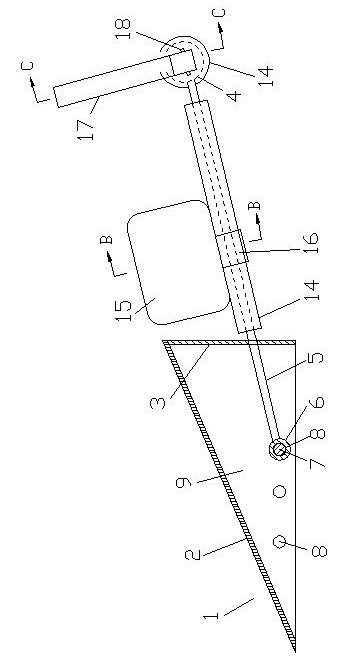

图6是实施例2的结构示意图；

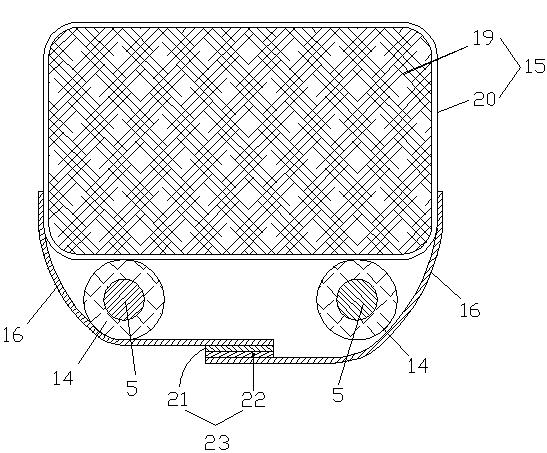

图7是图6中B-B视图；

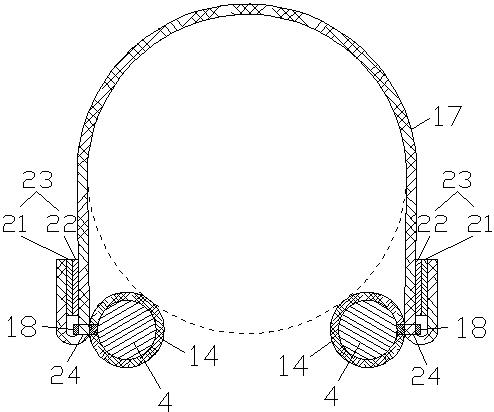

图8是图6中的C-C视图；

图中：主框架1、斜托板2、支撑板3、头托4、斜撑杆5、套管6、轴7、轴孔8、立板9、扩孔10、横向孔段11、竖向孔段12、调节孔13、海绵14、颈枕15、带子16、束带17、连接耳18、填充物19、枕套20、毛刺带21、圆毛带22、魔术贴23、连接孔24。

具体实施方式

实施例1：

由图1-图5所示的脑外伤术后换药支架，包括主框架1和斜托组件。

主框架1设置用于托住人体背部的斜托板2和调节孔13，所述主框架1包括左右间隔设置的两立板9、所述斜托板2和一块竖直的支撑板3，立板9为竖直设置的直角三角形板，支撑板3为矩形板，斜托板2和支撑板3均固设在两立板9之间，斜托板2从后向前斜向上延伸的平板，斜托板2与水平线具有锐角夹角，斜托板2的左右两端边沿分别与两立板9的斜边固定衔接，支撑板3设于斜托板2的前侧，支撑板3的左端边沿与左侧立板9前端的直角边固定衔接，支撑板3的右端边沿与右侧立板9前端的直角边固定衔接，固定衔接可为焊接；

所述调节孔13设于支撑板3上，调节孔13包括竖直延伸的竖向孔段12和分别设置在竖向孔段12左右两侧的两组横向孔段11，每组横向孔段11均包括从上至下依次间隔设置的多个横向孔段11，横向孔段11左右水平延伸，横向孔段11的端部设置可通过斜撑杆5的扩孔10，扩孔10为圆孔，圆孔的直径大于横向孔段11的宽度，扩孔10的底端位于与其连接的横向孔段11的下侧，横向孔段11和竖向孔段12也均可通过斜撑杆5，横向孔段11与竖向孔段12连通，竖向孔段12左侧横向孔段11的右端连接并连通竖向孔段12、左端连接并连通扩孔10，竖向孔段12右侧横向孔段11的左端连接并连通竖向孔段12、右端连接并连通扩孔10。

所述斜托组件包括斜撑杆5，斜撑杆5从后至前斜向上延伸并与水平线具有锐角夹角，斜撑杆5穿插过所述调节孔13，斜撑杆5一端与主框架1铰接连接并间隔位于斜托板2下侧、另一端伸出主框架1外并固设用于托起头部的头托4，具体的，斜撑杆5后端通过一根左右水平延伸的轴7与主框架1铰接连接、中部穿插过调节孔13、前端设置所述头托4，所述头托4为球状体，斜撑杆5中部被挡在横向孔段11或者扩孔的孔沿上侧，斜撑杆5后端通过焊接固设套管6，套管6套设在轴7外圈并可沿轴7轴向左右移动，套管6还可围绕轴7转动，在斜撑杆5的伸出主框架1外的部分（前部）外圈包覆海绵14，头托4外也包覆海绵14；当斜撑杆5从调节孔13的竖向孔段12穿过时，套管6以及斜撑杆5可围绕轴7上下转动一定角度；当斜撑杆5从调节孔13的其中一个横向孔段11穿过时，斜撑杆5被挡在该横向孔段11的边沿上侧，套管6和斜撑杆5无法围绕轴7上下转动，仅可沿轴7的轴向左右平移；斜撑杆5沿着横向孔段以及轴7平移至扩孔时，即当斜撑杆5从调节孔13的扩孔10穿过时，斜撑杆5被挡在该扩孔10的边沿上侧，套管6和斜撑杆5无法围绕轴7上下转动，也无法沿轴7的轴7向左右平移，此时斜撑杆5被定位好。

主框架1对应轴7从前至后依次设置数对轴孔8，每对轴孔8包括左右正对且分别设置在两立板9上的左右间隔的两个轴孔8，轴7穿插过任意一对轴孔8并可从该对轴孔8抽出，这样轴7可以调节前后位置，轴7的左右两端分别伸出成对两轴孔8的外侧，即轴7左右两端分别向左 、向右伸出主框架1外。

所述斜托组件左右间隔的设置两个，两斜托组件的两斜撑杆5也左右间隔设置，支撑板3上的调节孔13也相应左右间隔的设置两个，两斜托组件的两斜撑杆5分别与两调节孔13相对应，并且两斜托组件的两斜撑杆5分别穿过两调节孔13。

本发明所述的脑外伤术后换药支架，轴7穿插过一对轴孔8并穿插过两斜撑杆5后端的两套管6，即两斜托组件的两斜撑杆5共用一根轴7与主框架铰接连接，穿插时，轴7右端可先穿过左侧立板9上的轴孔8，然后依次穿插过两斜撑杆5上的两套管6，最后穿插过右侧立板9上的相应轴孔8，轴7左右水平并可转动，套管6及其连接的斜撑杆5既可沿轴7左右移动，斜撑杆5穿过调节孔13的竖向孔段12时，斜撑杆5及其上套管6可围绕轴7上下转动一定角度，进行高度调节，转至合适高度时，斜撑杆5及其套管6向左或者向右平移至一个横向孔段11后移至该横向孔段11的扩孔10中，斜撑杆5中部挡在该扩孔10的边沿上无法下移，斜撑杆5完成定位；两斜撑杆5完成定位后，使患者的背部躺在斜托板2上，头部枕在两斜撑杆5的两头托4上，医护人员可对头部进行换药、护理。

当需要调节斜撑杆5的前后位置时，将轴7从两轴孔8中抽出，轴7再穿插过另外一对轴孔8以及两套管6即可。

实施例2：

由图6-图8所示的脑外伤术后换药支架，与实施例1的不同之处在于：更为优化地，该脑外伤术后换药支架还包括用于托住颈部的颈枕组件和一条束带17；

所述颈枕组件包括颈枕15，颈枕15包括枕套20和设置在枕套20内的填充物19，填充物19为棉絮或者颗粒状物（如荞麦皮等），颈枕15的左右两侧各连接一条带子16，带子16与颈枕15的枕套20用针线缝制在一起，分别连接在颈枕15左右两侧的两条带子16通过魔术贴23可拆卸连接，魔术贴23也称为粘扣带，魔术贴23包括圆毛带22和毛刺带，圆毛带22和刺毛带可粘在一起或者分离，魔术贴23为现有技术，故不详细叙述，本实施例中，颈枕15左侧连接的带子16固设魔术贴23的毛刺带21，颈枕15右侧连接的带子16固设魔术贴23的圆毛带22，使用时，颈枕15放置在两斜撑杆5的伸出主框架外的部分的上侧，即颈枕15放置在两斜撑杆5的海绵14上侧并位于主框架外，颈枕15垫在人体颈部下侧，颈枕15连接的两条带子16分别绕过两斜撑杆5并通过魔术贴23连接在一起，即颈枕15左侧连接的带子16绕过左侧斜撑杆5上的海绵14，颈枕15右侧连接的带子16绕过右侧斜撑杆5上的海绵14，颈枕15左侧连接的带子16上的毛刺带21与颈枕15右侧连接的带子16上的圆毛带22粘在一起。

所述束带17为有弹性的可伸缩的松紧带或者为不可伸缩的定长的布带，所述头托侧边固设有片状的连接耳18，连接耳18设置连接孔24，束带17的左端部和右端部均分别设置魔术贴23，即在束带17的左端部间隔设置毛刺带21和圆毛带22，在束带17的右端部也间隔设置毛刺带21和圆毛带22，使用时，束带17的中部覆盖在头颅的脑门的上侧，束带17左端的毛刺带21穿过左侧斜撑杆的头托上连接耳18的连接孔24后折回并与束带17左端圆毛带22粘在一起，束带17右端的毛刺带21穿过右侧斜托杆的头托上连接耳18的连接孔24后折回并与束带17右端圆毛带22粘在一起，这样，头颅被固定在束带17与两头托之间，避免因患者咳嗽或者其他外力引起的头颅震动；本实施例中，头托与其连接的连接耳18一体式结构，连接耳18外不再包覆海绵，束带17为有弹性的松紧带。
