1.一种新型氧气袋，包括袋体（3）和与袋体（3）连通的总气管（21），其特征在于：总气管（21）通过三通（20）连接输氧管（17）和充氧管（18），输氧管（17）的端部设置锥形管接头（16），锥形管接头（16）设置外螺纹，袋体（3）通过绳子（24）连接一个用于封闭锥形管接头（16）的盖帽（22），盖帽（22）设有用于与锥形管接头（16）螺纹连接的内螺纹；还包括设于袋体（3）侧边的收纳机构（15），收纳机构（15）包括设置收纳口（26）的收纳筒（10）、伸入收纳筒（10）内的可转动的卷轴（12）、连接部（11）和设置在收纳口（26）处的对辊组件，所述卷轴（12）一端伸出收纳筒（10）外，对辊组件包括两平行的辊子，辊子与卷轴（12）平行，两辊子分别设置在两辊架上，辊架与收纳筒（10）固定连接，所述连接部（11）一端连接卷轴（12）、另一端连接袋体（3），连接部（11）和袋体（3）均可依次从两辊子之间以及收纳口（26）进入收纳筒（10）内。

2.如权利要求1所述的一种新型氧气袋，其特征在于：所述辊子包括辊轴（25）和套设在辊轴（25）外圈的套筒（4）。

3.如权利要求2所述的一种新型氧气袋，其特征在于：所述套筒（4）为橡胶套筒。

4.如权利要求2所述的一种新型氧气袋，其特征在于：所述套筒（4）间隔套设在辊轴（25）外圈，辊轴（25）与套筒（4）之间设有两定位支架（28），定位支架（28）包括套设在辊轴（25）外圈的套圈（27b）和固定连接在套圈（27b）与套筒（4）之间的连杆（27a）。

5.如权利要求2-4任一项所述的一种新型氧气袋，其特征在于：所述辊轴（25）的两端分别伸出套筒（4）的两端外，辊轴（25）的两端分别固定连接两螺柱（13），螺柱（13）与辊轴（25）相垂直，螺柱（13）外圈套设弹簧（29）并安装螺母（31），螺柱（13）穿插过相应辊架并将螺母（31）卡挡在辊架外侧，弹簧（29）夹设在辊轴（25）与辊架之间。

6.如权利要求1所述的一种新型氧气袋，其特征在于：还包括用于夹在充氧管（18）上的夹子（19）。

7.如权利要求1所述的一种新型氧气袋，其特征在于：卷轴（12）伸出收纳筒（10）外的端部设置手柄（7）。

8.如权利要求1所述的一种新型氧气袋，其特征在于：输氧管（17）上设有调节阀（33）。

一种新型氧气袋

技术领域

本实用新型属于医疗器械技术领域，尤其涉及一种新型氧气袋。

背景技术

氧气袋体积小，重量轻，使用起来非常方便，临床中氧气袋常常作为氧气的储存装置，通过鼻导管、面罩等给病人供氧，传统氧气袋一般包括一个袋体，袋体上连通有氧气输送管道，氧气输送管道上安装有调节阀，由于氧气袋的氧气输送管道是橡胶材质，虽然便于充氧，但在与鼻导管或面罩连接时常常由于材质较软、口径相近不易连接，且连接后易脱落，此外，目前所用的氧气袋存在袋内氧气压力下降时不方便加压的缺陷，通常一袋氧气只能吸五分之一，剩下的只能靠各种挤压方法继续吸氧，稍有不慎，就会使患者因供氧不足导致呼吸不畅，造成气压过低引起的无效吸氧。另外，氧气袋用完之后不方便收纳，特别是在外出就诊时，用完的氧气袋容易丢失和损坏，造成资源浪费。

实用新型内容

本实用新型的目的是提供一种便于使用的氧气袋。

    为实现上述目的，本实用新型采用如下技术方案：一种新型氧气袋，包括袋体和与袋体连通的总气管，总气管通过三通连接输氧管和充氧管，输氧管的端部设置锥形管接头，锥形管接头设置外螺纹，袋体通过绳子连接一个用于封闭锥形管接头的盖帽，盖帽设有用于与锥形管接头螺纹连接的内螺纹；还包括设于袋体侧边的收纳机构，收纳机构包括设置收纳口的收纳筒、设于收纳筒内的可转动的卷轴、连接部和设置在收纳口处的对辊组件，所述卷轴一端伸出收纳筒外，对辊组件包括两平行的辊子，辊子与卷轴平行，两辊子分别设置在两辊架上，辊架与收纳筒固定连接，所述连接部一端连接卷轴、另一端连接袋体，连接部和袋体均可依次通过两辊子之间以及收纳口进入收纳筒内。

    所述辊子包括辊轴和套设在辊轴外圈的套筒。

    所述套筒为橡胶套筒。

    所述套筒间隔套设在辊轴外圈，辊轴与套筒之间设有两定位支架，定位支架包括套设在辊轴外圈的套圈和固定连接在套圈与套筒之间的连杆。

    所述辊轴的两端分别伸出套筒的两端外，辊轴的两端分别固定连接两螺柱，螺柱与辊轴相垂直，螺柱外圈套设弹簧并安装螺母，螺柱穿插过相应辊架并将螺母卡挡在辊架外侧，弹簧夹设在辊轴与辊架之间。

    还包括用于夹在充氧管上的夹子。

    卷轴伸出收纳筒外的端部设置手柄。

    输氧管上设有调节阀。

本实用新型所述的一种新型氧气袋，使用时，用夹子夹住充氧管使其封闭，输氧管连接鼻导管或面罩，使用者开始吸氧，当氧气袋内的氧气减少，造成气压较低时，可转动卷轴，先是连接部先后从两辊子之间和收纳口进入收纳筒内并卷绕在卷轴上，接着连带着连接部的袋体也先后从两辊子之间和收纳口进入收纳筒内并卷绕在卷轴上，同时，在两个辊子的作用下，氧气被不断赶至袋体的未被收入收纳筒的一侧部中，使袋体的未被收入收纳筒的一侧部鼓起，并使氧气气压升高，使用者可继续吸氧使用，氧气被吸完后，继续转动卷轴，将全部袋体收至收纳筒内并卷绕在卷轴上即可，将充氧管、输氧管和绳子均缠绕在收纳筒圈即可；当需要给袋体充氧时，用盖帽盖在锥形管接头上，将输氧管封闭，充氧管上夹子拿掉，充氧管上保持通畅，充氧管端部插入制氧机的出气管内即可。

附图说明

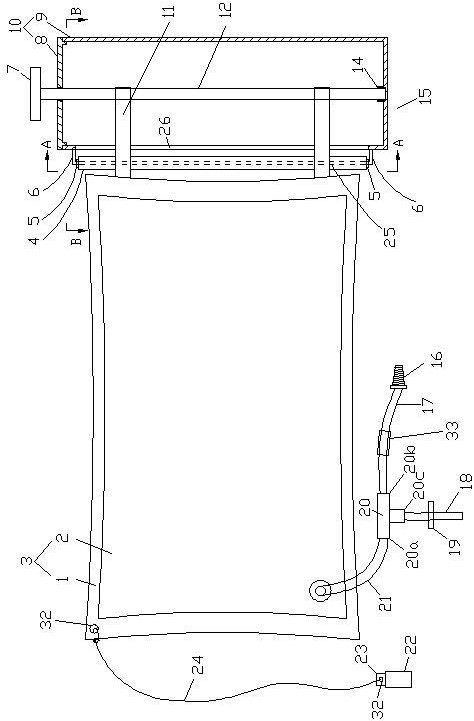

图1是实施例1的结构示意图；

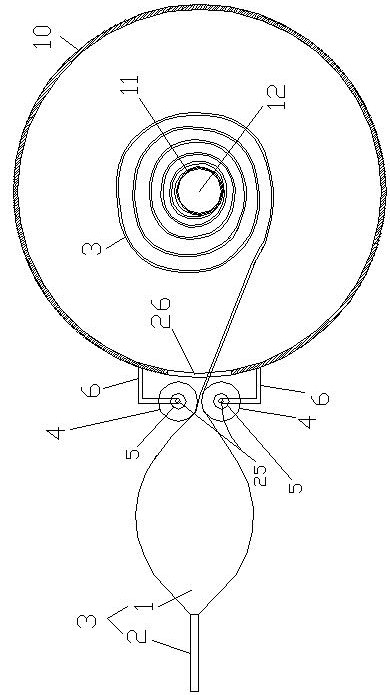

图2是图1中的A-A视图；

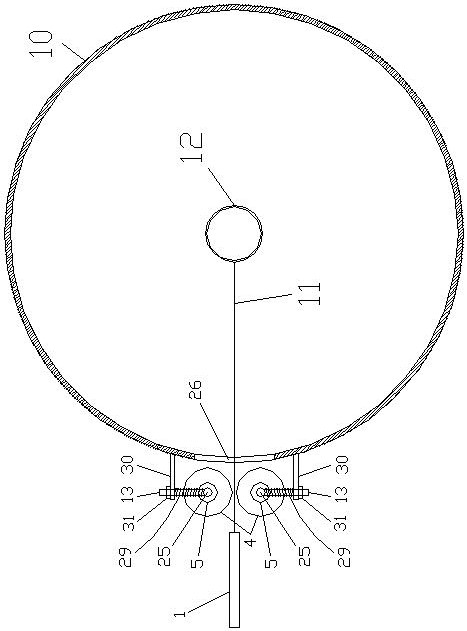

图3是图1中的B-B视图；

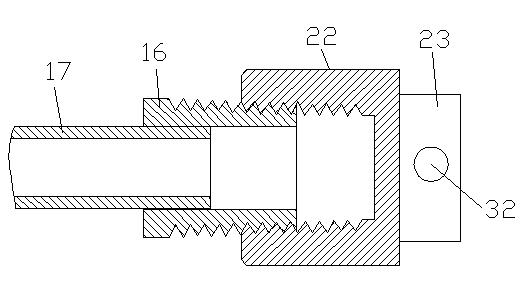

图4是袋体被收入收纳筒内时的示意图；

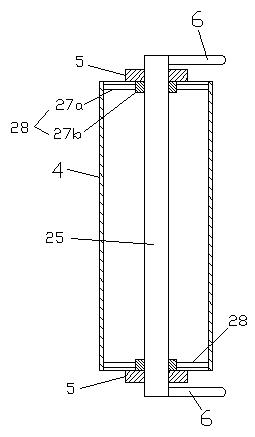

图5是锥形管接头旋入盖帽时的结构示意图；

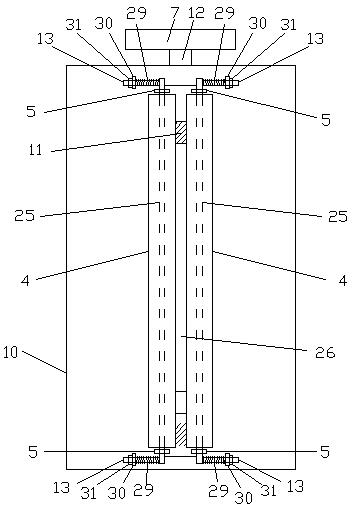

图6是实施例2中辊子的结构示意图；

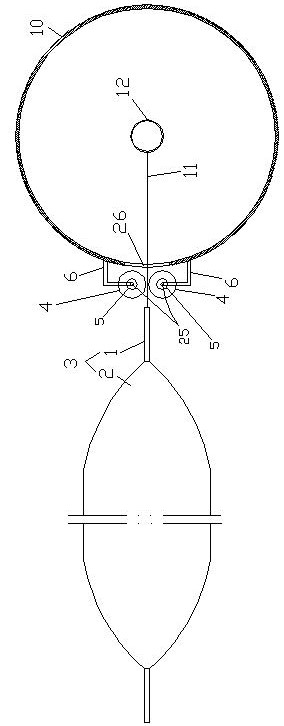

图7是实施例3中收纳机构的结构示意图；

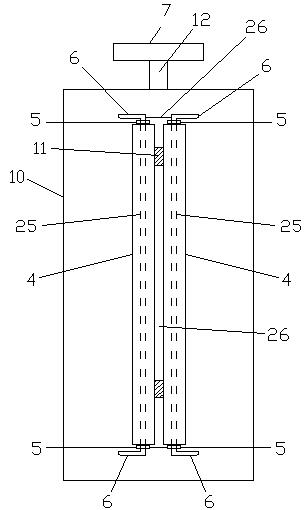

图8是实施例3中袋体未被收入收纳筒时的结构示意图；

图中：裙边1、气囊部分2、袋体3、套筒4、定位环5、连接件6、手柄7、筒盖8、筒体9、收纳筒10、连接部11、卷轴12、螺柱13、凹槽14、收纳机构15、锥形管接头16、输氧管17、充氧管18、夹子19、三通20、端口a20a、端口b20c、端口c20b、总气管21、盖帽22、凸起23、绳子24、辊轴25、收纳口26、连杆27a、套圈27b、定位支架28、弹簧29、支杆30、螺母31、绳孔32、调节阀33。

具体实施方式

实施例1：

由图1-图5所示的一种新型氧气袋，包括袋体3和与袋体3连通的总气管21，袋体3为矩形，本实施例中，另袋体3的长度方向为左右方向，宽度方向为上下竖直方向，袋体3设有矩形状的缝线，缝线的外围为袋体3的裙边1，缝线所围区域内为袋体3的气囊部分2，气囊部分2设置用于容纳氧气的内腔。

袋体3设置一个与其内腔连通的气口，气口位于袋体3的气囊部分2的左下角处。

总气管21通过三通20连接输氧管17和充氧管18，总气管21、输氧管17和充氧管18均为塑料软管，三通20的材质也为塑料，三通20具有三个端口：端口a20a、端口b20c和端口c20b，总气管21一端对接气口、另一端对接三通20的端口a20a，具体地，总气管21一端端口与气口相对并且该端通过胶粘接连接袋体3、另一端插入端口a20a内并与三通20通过胶粘接连接；

充氧管18一端对接三通20的端口b20c，充氧管18一端插入三通20的端口b20c中并与三通20通过胶粘接连接；

还包括用于夹在充氧管18上的夹子19，夹子19夹住充氧管18时，充氧管18被阻断，袋体3内的氧气无法从充氧管18的另一端的端口排出；

输氧管17一端对接三通20的端口c20b、另一端设置锥形管接头16，输氧管17一端插入三通20的端口c20b中并与三通20通过胶粘接连接、另一端插入锥形管接头16的端口中并通过胶粘接连接锥形管接头16，所述锥形管接头16为锥台状并设置沿其纵向通透的管孔，锥形管接头16的锥形外表面（即锥台形的外侧面）设置外螺纹，锥形管接头16上的外螺纹俗称为锥管螺纹或者圆锥螺纹，即螺纹在一圆锥面加工而成。输氧管17上设有调节阀33，调节阀33为现有技术，故不详细叙述。

袋体3通过绳子24连接一个用于封闭锥形管接头16的盖帽22，袋体3左上角的裙边1上设置绳孔32，盖帽22外侧固设凸起23，凸起23上也设置绳孔32，绳子24两端在分别穿插过袋体3上的绳孔32以及盖帽22凸起23上的绳孔32后均分别与自身进行打结，使得绳子24两头分别绑扎连接袋体3和盖帽22；

所述盖帽22设有用于与锥形管接头16螺纹连接的内螺纹，盖帽22设置锥台状的槽口，槽口的锥形面上设置与锥形管接头16上外螺纹适配的内螺纹，盖帽22可通过其内螺纹与锥形管接头16上的外螺纹螺纹连接。

氧气袋还包括设于袋体3纵向外侧的收纳机构15，收纳机构15具体设置在袋体3的右侧；

收纳机构15结构如下：包括设置收纳口26的收纳筒10、一端伸入收纳筒10内的可转动的卷轴12、连接部11和设置在收纳口26处的对辊组件，所述卷轴12另一端伸出收纳筒10外，收纳筒10和卷轴12均沿袋体3的横向方向延伸，即收纳筒10和卷轴12均为上下竖直延伸，在收纳筒10内、位于卷轴12外圈的外围空间用于容纳连接部11和袋体3，收纳筒10包括筒体9和盖在筒体9顶端口的筒盖8，筒体9底板对应卷轴12底端设置圆形的凹槽14，筒盖8对应卷轴12设置圆形的轴孔，卷轴12为圆柱状，卷轴12中下部至底端均伸入收纳筒10中，并且卷轴12底端插入凹槽14中、顶端向上穿插过筒盖8的轴孔并伸出收纳筒10外，卷轴12伸出收纳筒10外的顶端固设手柄7，手柄7位于收纳筒10外，转动手柄7，卷轴12随之转动，收纳筒10的长度大于袋体3的宽度，收纳口26的上下长度与袋体3的上下宽度相适配，收纳口26开设在筒体9上的靠近袋体3左侧部，收纳口26与袋体3相对应，袋体3可通过收纳口26进入收纳筒10，本实施例中，收纳口26的上下长度大于袋体3上下宽度；对辊组件包括一对前后设置且相互平行的辊子，辊子结构如下：包括辊轴25和套设在辊轴25外圈的套筒4，套筒4为橡胶套筒，辊轴25和套筒4均上下竖直延伸，辊轴25的上下两端分别伸出套筒4的上下两端外，辊轴25外圈还上下间隔的固定套设有两个定位环5，定位环5与辊轴25焊接连接，套筒4位于两定位环5之间，套筒4的内径大于辊轴25直径1mm-3mm，使得套筒4在受到来自连接部11或者袋体3的摩擦力时更容易转动，两定位环5对套筒4起到定位作用，将套筒4定位在两定位环5之间；辊子与卷轴12平行，即辊轴25和套筒4均与卷轴12平行且均为上下竖直延伸；两辊子分别设置在两辊架上，辊架与收纳筒10固定连接，辊架和辊子均设于收纳筒10的外侧并且均位于收纳筒10的左侧，辊架包括上下间隔的、并且分别固设在相应辊轴25上下两端的两个“L”形的连接件6，连接件6为垂直折弯的杆件，连接件6一端通过焊接固定连接在收纳筒10的外表面上、另一端通过焊接固定连接相应辊轴25，每个辊轴25的上下两端均分别固定连接两连接件6，两辊轴25共连接四个连接件6；两辊子用于袋体3在进入收纳筒10的同时将袋体3中的氧气挤压至未进入收纳筒10内的袋体部分直至袋体3的气囊部分2被完全收入收纳筒10中，两辊子的两套筒4相接触或者两辊子的两套筒4间隔，两辊子的两套筒4间隔时两者之间设有1mm-3mm的间隙，本实施中，两辊子的两套筒4相间隔并且两者之间存在1mm的间隙，该间隙位于收纳筒10的外侧（左侧）并与收纳口26正对，橡胶套筒4的材质较软，受到挤压时可产生一定的压缩变形，因此较为柔和，使袋体3不易受到损伤；所述连接部11一端固定连接卷轴12、另一端固定连接袋体3，连接部11为连接绳或者布块，当连接部11为连接绳时，连接绳一端绑扎或者粘接连接卷轴12、另一端绑扎或者粘接或者缝制在袋体3的裙边1上，当连接部11为布块时，布块一端通过粘接或者其他手段固定在卷轴12上、另一端通过粘接或者针线缝制在袋体3的裙边1上，本实施例中，连接部11为布块，卷轴12的材质可为不锈钢或者工程塑料。

连接部11和袋体3均可依次通过两辊子之间以及收纳口26进入收纳筒10内。

本实用新型所述的一种新型氧气袋，使用时，袋体3充满氧气并鼓起，袋体3此时在收纳筒10外，连接部11右端固定连接在卷轴12上，并且连接部11向左依次通过收纳口26和两辊子的两套筒4之间的间隙，使连接部11的左端伸出收纳筒10外并固定连接袋体3右端的裙边1，同时，用夹子19夹住充氧管18使其封闭避免充氧管18漏气，输氧管17连接鼻导管或面罩，输氧管17的锥形管接头16塞入鼻导管的端口或者面罩的插口内，使用者开始吸氧，当氧气袋内的氧气减少，造成气压较低时，可通过手柄7转动卷轴12，先是连接部11依次从两辊子之间的间隙和收纳口26进入收纳筒10内并卷绕在卷轴12上，接着连带着连接部11的袋体3也依次从两辊子之间的间隙和收纳口26进入收纳筒10内并卷绕在卷轴12上，同时，在两个辊子的作用下，氧气被不断赶至袋体3的未被收入收纳筒10的左侧部中，使袋体3的未被收入收纳筒10的左侧部鼓起，并使氧气气压升高，使用者可继续吸氧使用，氧气被吸完后，继续转动卷轴12，将全部袋体3收至收纳筒10内并卷绕在卷轴12上，将充氧管18、输氧管17和绳子24均缠绕在收纳筒10外圈即可；当需要给袋体3充氧时，将袋体3拉出收纳筒10外，用盖帽22盖在锥形管接头16上，将输氧管17封闭，充氧管18上夹子19拿掉，充氧管18上保持通畅，充氧管18端部插入制氧机的出气管的端口内即可。
