[0019] 本实用新型提供的气管导管装置,结构简单，操作方便。内套管能够更好的为导丝提供导向作用。复合结构的导丝硬度更合适,可顺利穿过困难气道,并引导气管导管插入气管中,解决了现有技术不能顺利将气管导管插入困难气道的技术难题。
具体实施方式
[0024] 实施例一

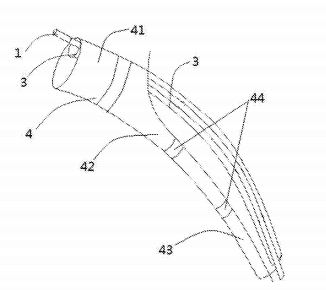

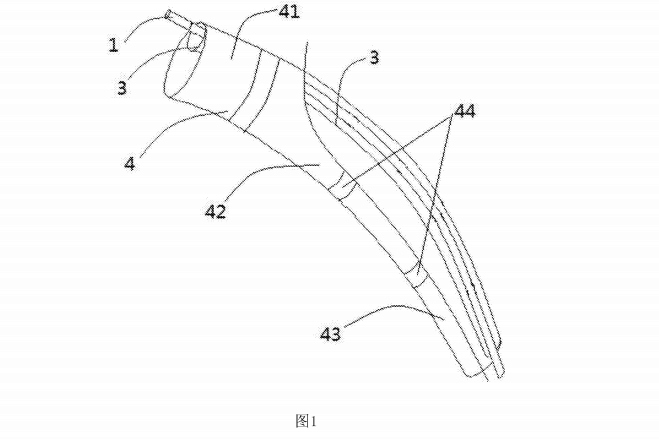

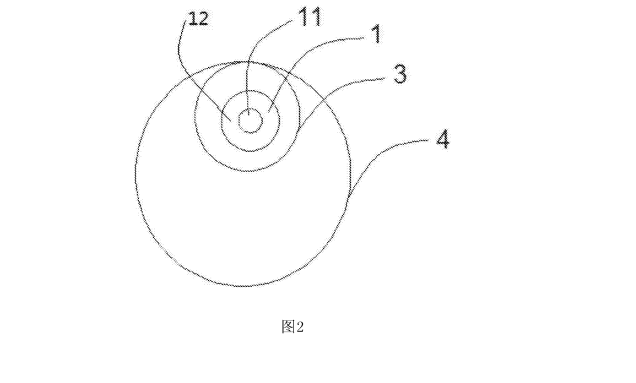

[0025] 如图1、图2所示,气管导管装置包括导管本体4、内套管3和导丝1。
[0026] 导管本体4与内套管3均为两端开口的中空结构,内套管3贴合于导管本体4的内壁上,内套管3的直径为2mm。
[0027] 导管本体4由导管本体前段43、导管本体中段42和导管本体后段41构成，导管本体4的直径自导管本体后段41至导管本体前段43,逐渐减小。导管本体后段41的直径为5.5mm，导管本体前段43的直径为5mm。
[0028] 导管本体中段12的形状为弧形，该弧形的角度为800或70 o,以与人体会厌部位的结构相适应。内套管3与导管本体中段42弧形的角度相同。
[0029] 进一步地,导管本体4的外表面还设有刻度标记44,通过刻度标记44可以确认导管本体4伸入患者体内的深度,以判断导管本体4是否进入到气管内部。
[0030] 导丝1的直径小于内套管3的直径,优选为1 mm、1.5mm等。 导丝1的长度大于导管本体4和内套管3的长度，导丝1可自内套管3的一端开口穿过内套管3。
[0031] 内套管3为薄膜套管,如聚碳酸酯薄膜套管、聚氣乙烯薄膜套管等。
[0032] 优选地，内套管3的内壁上还设有润滑剂,该润滑剂可以为任意合适的工业润滑剂，如石蜡油、硅油、氟油酯类油等中的任意一-种或几种组合。该润滑剂用于减少导丝1穿过内套管3时的阻力。
[0033] 导丝1由外层的聚合物外管12和金属内芯11构成,聚合物外管12包裹金属内芯1l，导丝1的表面光滑,以降低导丝与声门以及气管的摩擦,减轻患者的痛苦。金属内芯11的材质为铝合金,硬度为30mm,由聚合物外管12包裹的导丝1既具有合适的硬度,又减小了摩擦。[0034] 实施例二

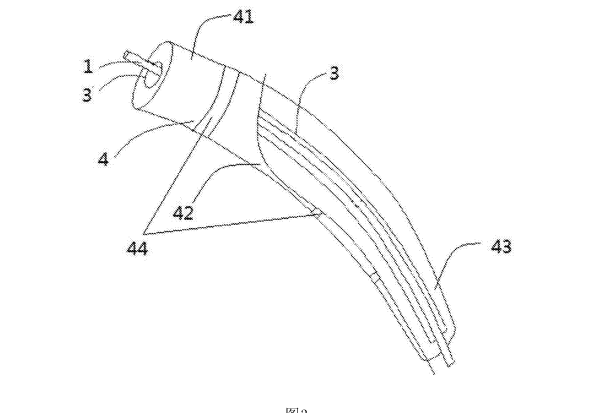

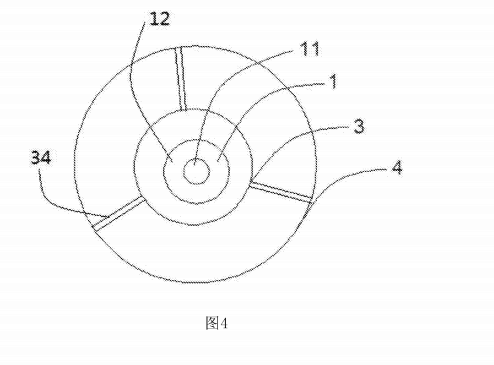

[0035] 如图3、图4所示,气管导管装置包括导管本体4、内套管3和导丝1。
[0036] 导管本体4与内套管3均为两端开口的中空结构,内套管3由加强筋34固定在导管本体4的内部,加强筋的个数不作限定，只要能够固定内套管3即可,并优选为3个及以上,如4个.5个等。内套管3的直径为2mm。
[0037] 导管本体4由导管本体前段43、导管本体中段42和导管本体后段41构成，导管本体4的直径自导管本体后段41至导管本体前段43,逐渐减小。导管本体后段41的直径为5.5m，导管本体前段43的直径为5mm。
[0038] 导管本体中段42的形状为弧形，该弧形的角度为90或110。,以与人体会厌部位的结构相适应。内套管3与导管本体中段42弧形的角度相同。
[0039] 进一步地，导管本体4的外表面还没有刻度标记44,通过刻度标记44可以确认导管本体4伸入患者体内的深度,以判断导管本体4是否进入到气管内部。
[0040] 导丝1的直径小于内套管3的直径,优选为5mm .3mm等。导丝1的长度大于导管本体4和内套管3的长度,导丝1可自内套管3的一端开口穿 过内套管3。
[0041] 内套管3为薄膜套管,如聚碳酸酯薄膜套管、聚氣乙烯薄膜套管等。
[0042] 优选地,内套管3的内壁上还设有润滑剂，该润滑剂可以为任意合适的工业润滑剂，如石蜡油、硅油、氟油酯类油等中的任意一-种或几种组合。该润滑剂用于减少导丝1穿过内套管3时的阻力。
[0043] 导丝1由外层的聚合物外管12和金属内芯11构成,聚合物外管12包裹金属内芯1l，导丝1的表面光滑,以降低导丝与声门以及气管的摩擦,减轻患者的痛苦。金属内芯11的材质硬度为40mm,由聚合物外管12包裹的导丝1既具有合适的硬度,又减小了摩擦。
使用本实用新型提供的气管导管装置对困难气道插管时,首先使患者平躺，使用喉镜提起会厌,暴露出声门,将导管本体前段43放入患者口腔处，导丝1自内套管3的一端向导管本体前段43插入,导丝1穿过导管本体4内部,并进入声门。导丝1进入声门后,将导管本体4沿导丝1插入声门,并继续深入,待感觉导管本体4的阻力突然降低时,说明导管本体4已进入气管内,也可以根据导管本体4外表面的刻度标记44判断导管本体4的深度,以提高判断的正确性。
[0045] 确定导管本体4进入气管后,拔出导丝1,将导管本体4固定,并连接氧气瓶即可。[0046] 以，上对本实用新型的具体实施例进行了详细描述,但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言,任何对该实用新型进行的等同修改和替代也都在本实用新型的范畴之中。因此,在不脱离本实用新型的精神和范围下所作的均等变换和修改,都应涵盖在本实用新型的范围内。
