俯卧位翻身装置
  • 发明人:孙同文 丁显飞 刘欢
  • 单 位:郑州大学第一附属医院
  • 类 别:医疗类
  发明公开了俯卧位翻身装置,属于医疗器械领域包括支架、用于支撑人体的人体托架和一个底衬,人体托架的横向两端分别与底衬的左右两端可拆卸连接,所述支架上设有斜托板、联动机构、牵拉机构和翻转机构,所述联动机构包括横向间隔设置的伸缩杆a和伸缩杆b,伸缩杆a底端与支架铰接连接、顶端铰接于斜托板背面,伸缩杆b底端连接支架、顶端铰接连接于斜托板的背面,斜托板设有板孔;所述翻转机构包括翻转板和推动翻转板翻转的驱动机构,翻转板一端铰接于与板孔的底边沿、另一端可向上翻转出板孔外;发明是一种用于辅助医护人员为病人翻身的俯卧位翻身装置。













1.俯卧位翻身装置,其特征在于:包括支架(15)、用于支撑人体(4)的人体托架(3)和一个底衬(19),人体托架(3)的横向两端分别与底衬(19)的横向两端可拆卸连接,所述支架(15)上设有斜托板(8)、联动机构、牵拉机构和翻转机构,所述联动机构包括横向间隔设置的伸缩杆a(5)和伸缩杆b(10),伸缩杆a(5)底端与支架(15)铰接连接、顶端铰接于斜托板(8)背面,伸缩杆b(10)底端连接支架(15)、顶端铰接连接于斜托板(8)的背面,斜托板(8)设有板孔(22);所述翻转机构包括翻转板(7)和推动翻转板(7)翻转的驱动机构,翻转板(7)一端铰接于板孔(22)的底边沿、另一端可向上翻转出板孔(22)外;所述牵拉机构包括设置在斜托板(8)上的滑轮(9)、绕过滑轮(9)的拉绳(11)和收放拉绳(11)的收放机构,拉绳(11)一端可拆卸连接底衬(19)或者人体托架(3)

2.如权利要求1所述的俯卧位翻身装置,其特征在于:所述伸缩杆b(10)底端固定在支架(15)上

3.如权利要求1所述的俯卧位翻身装置,其特征在于:所述伸缩杆b(10)底端与支架(15)铰接连接,联动机构还包括伸缩杆c(12),伸缩杆c(12)一端与伸缩杆b(10)铰接连接、另一端与支架(15)铰接连接

4.如权利要求1所述的俯卧位翻身装置,其特征在于:所述收放机构为设置在支架(15)上的伸缩杆d(20),伸缩杆d(20)一端连接拉绳(11)

5.如权利要求1所述的俯卧位翻身装置,其特征在于:所述收放机构包括电机(14)和由电机(14)带动的卷筒(13),拉绳(11)另一端固定在卷筒(13)上

6.如权利要求1所述的俯卧位翻身装置,其特征在于:所述驱动机构为伸缩杆e(6),在斜托板(8)的背面设置支座(21),伸缩杆e(6)一端与支座(21)铰接连接、另一端铰接于翻转板(7)的背面。

7.如权利要求1所述的俯卧位翻身装置,其特征在于:所述驱动机构为伸缩杆e(6),伸缩杆e(6)一端与支架(15)铰接连接、另一端铰接于翻转板(7)的背面。

8.如权利要求3所述的俯卧位翻身装置,其特征在于:所述伸缩杆a(5)、伸缩杆b(10)和伸缩杆c(12)均为电动推杆或者均为气缸。

9.如权利要求4所述的俯卧位翻身装置,其特征在于:所述伸缩杆a(5)、伸缩杆b(10)和伸缩杆d(20)均为电动推杆或者均为气缸。

10.如权利要求6所述的俯卧位翻身装置,其特征在于:所述伸缩杆a(5)、伸缩杆b(10)和伸缩杆e(6)均为电动推杆或者均为气缸。




俯卧位翻身装置

技术领域

发明属于医疗器械领域,尤其涉及俯卧位翻身装置

背景技术

在医院里,有许多昏迷、偏瘫、重症患者、骨伤患者及其他长期卧床的病人,若不能按时给他们翻身,组织长时间受压迫,血液循环受阻造成组织缺氧,便导致细胞死亡,会导致身体患上褥疮,十分痛苦,例如病人在昏迷状态下在喉咙上做人造气管,病人需要翻身,需要至少两个医护人员手动为其翻身,较为费力。

发明内容

发明的目的是提供一种用于辅助医护人员为病人翻身的俯卧位翻身装置

    为实现上述目的,本发明采用如下技术方案:俯卧位翻身装置包括支架、用于支撑人体的人体托架和一个底衬,人体托架的横向两端分别与底衬的左右两端可拆卸连接,所述支架上设有斜托板、联动机构、牵拉机构和翻转机构,所述联动机构包括横向间隔设置的伸缩杆a和伸缩杆b,伸缩杆a底端与支架铰接连接、顶端铰接于斜托板背面,伸缩杆b底端连接支架、顶端铰接连接于斜托板的背面,斜托板设有板孔;所述翻转机构包括翻转板和推动翻转板翻转的驱动机构,翻转板一端铰接于与板孔的底边沿、另一端可向上翻转出板孔外;所述牵拉机构包括设置在斜托板上的滑轮、绕过滑轮的拉绳和收放拉绳的收放机构,拉绳一端可拆卸连接底衬或者人体托架

    所述伸缩杆b底端固定在支架上

    所述伸缩杆b底端与支架铰接连接,联动机构还包括伸缩杆c,伸缩杆c一端与伸缩杆b铰接连接、另一端与支架铰接连接

    所述收放机构为设置在支架上的伸缩杆d,伸缩杆d一端连接拉绳

    所述收放机构包括电机和由电机带动的卷筒,拉绳另一端固定在卷筒上

    所述驱动机构为伸缩杆e,在斜托板的背面设置支座,伸缩杆e一端与支座铰接连接、另一端铰接于翻转板的背面。

    所述驱动机构为伸缩杆e,伸缩杆e一端与支架铰接连接、另一端铰接于翻转板的背面。

    所述伸缩杆a、伸缩杆b和伸缩杆c均为电动推杆或者均为气缸。

    所述伸缩杆a、伸缩杆b和伸缩杆d均为电动推杆或者均为气缸。

    所述伸缩杆a、伸缩杆b和伸缩杆e均为电动推杆或者均为气缸。

发明所述的俯卧位翻身装置用于辅助为病人翻身,减少医护人员的工作量,并且翻身后,人体托架隔在人体与病床之间,避免人体与病床直接接触,减少褥疮的产生。

附图说明

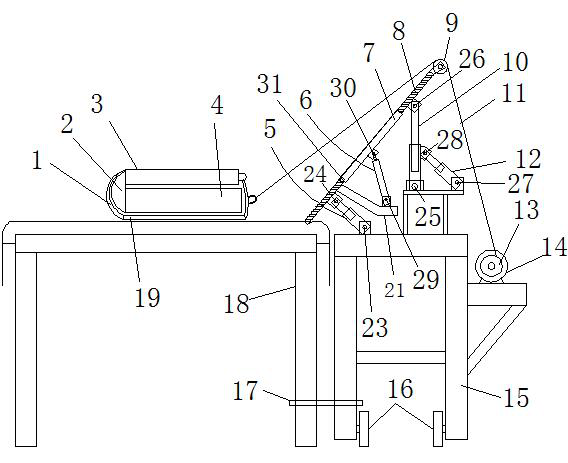

1是实施例1中初始状态时的结构示意图;

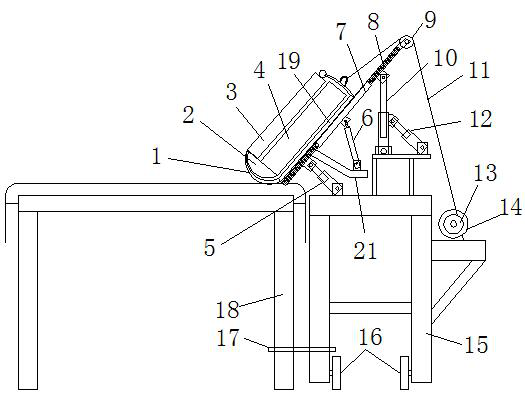

2是实施例1中人体被拉至斜托板时的结构示意图;

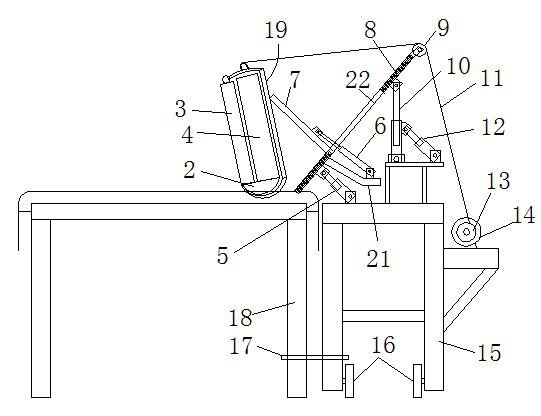

3实施例1中翻转板翻转人体时的结构示意图

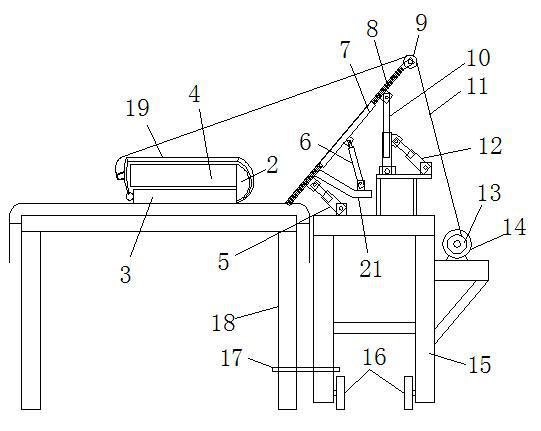

4是实施例1中人体翻身结束时的结构示意图;

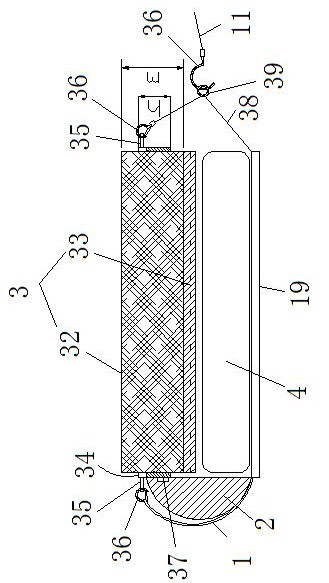

5是初始状态时人体托架、人体和底衬的结构示意图;

6是初始状态时人体托架的结构示意图;

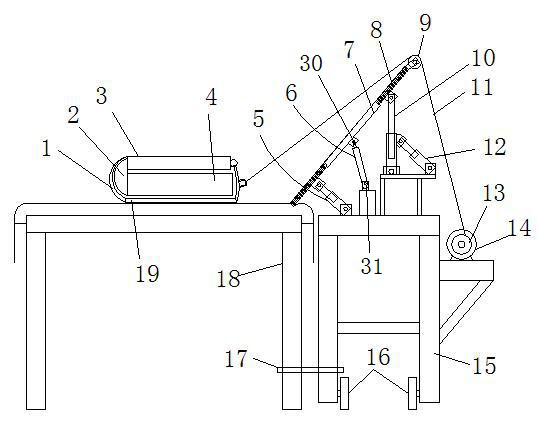

7是实施例2的结构示意图;

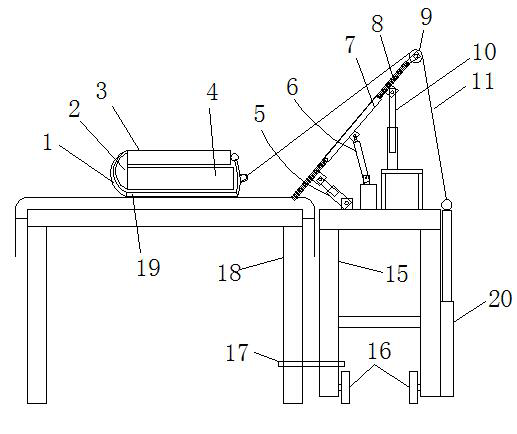

8是实施例3的结构示意图;

图中:绳子1、衬条2、人体托架3、人体4、伸缩杆a5、伸缩杆e6、翻转板7、斜托板8、滑轮9、伸缩杆b10、拉绳11、伸缩杆c12、卷筒13、电机14、支架15、滚轮16、夹子17、病床18、底衬19、伸缩杆d20、支座21、板孔22、销轴a23、销轴b24、销轴c25、销轴d26、销轴f27、销轴e28、销轴g29、销轴h30、销轴A31、矩形板块32、乳胶垫33、矩形框架34、连接环35、挂钩36、定位凸起37、连接绳38、钩环39

具体实施方式

实施例1:

由图1-6所示的俯卧位翻身装置,包括支架15、用于支撑人体4的人体托架3和一个底衬19。

底衬19可铺在病床18上,人体4可被夹在人体托架3与底衬19之间,病床18、人体托架3、底衬19和支架15的纵向方向均为前后方向,横向方向为左右方向,底衬19为一张垫板或者布垫或者由帆布制成的网垫,人体托架3为板状结构或者框架式结构,人体托架3的材质可以为乳胶、木质、硅胶或者有机湿膜等金属或者非金属材料,本实施例中,底衬19为由帆布制成的网垫,在底衬19的左边沿上从前至后依次间隔地固定连接有数个弹力带1,弹力带1一端缝制在底衬上、另一端设置挂钩36,在底衬19的右边沿上从前至后依次间隔地固定连接有数个连接绳38,连接绳38一端缝制在底衬上、另一端也设置挂钩36,连接绳38的中部穿插过一个钩环39人体托架3包括由硬质有机膜体制成的矩形板块32、固定包覆在矩形板块32外圈的矩形框架34和用于垫在矩形板块32与人体4之间的乳胶垫33,硬质有机膜体具体为有机湿膜,硬质有机膜体(有机湿膜材料)也称为“赛代克”材料,是湿膜加湿器的核心,有机湿膜材料为现有技术,故不详细叙述,矩形框架34的高度h小于矩形板块32的厚度m,这样,矩形框架没有完全覆盖矩形板块的四个侧面,矩形框架仅仅遮盖在矩形板块厚度方向的中部外围,矩形框架四个侧面上留有未被矩形框架遮盖的部分,提高矩形板块的透气性,在矩形框架的横向两侧(初始状态时为左侧、右侧)均分别固设数个连接环35,并且矩形框架的横向侧边还设有纵向延伸的定位凸起37,当然 ,本发明不拘泥于上述形式,人体托架3还可以为一个有一定厚度的矩形平板(例如厚度5mm-15mm),矩形平板上纵横阵列数个通透的透气孔。

更优地,还包括一根衬条2,衬条2前后纵向延伸,衬条2的横截面呈半圆形,在使用时衬条2的背向人体4的外侧面为前后纵向延伸半圆弧面、面向人体的内侧面为竖直的平面,衬条2的材质可为硅胶、橡胶或者木质等材料,衬条2对应定位凸起还设有前后纵向延伸的定位凹槽,定位凹槽设置在衬条的平面上;

初始状态时,人体托架、人体和底衬为从上至下依次排列,此时,衬条2挡在人体托架、人体和底衬三者的左侧,衬条2的半圆弧面向左侧拱起,定位凸起位于矩形框架的左侧,矩形框架的定位凸起插入衬条2的定位凹槽中,此时,衬条位于矩形框架左侧连接环35的下侧

人体托架3的横向两端分别与底衬19的横向两端可拆卸连接,初始状态时,底衬1左侧所连接数个弹力带1向上绕过衬条后,将数个弹力带1上的挂钩一一挂在矩形框架左侧的数个连接环35上,此时,弹力带是绕在衬条的外侧,衬条受到弹力带的挤压力;底衬右侧的数个连接绳上的挂钩一一钩在矩形框架右侧的数个连接环35上,挂钩与连接环的钩挂实现了人体托架与底衬可拆卸连接。

所述支架15底端设置四个滚轮16,四个滚轮16呈矩形分布,支架15相当于一个推车,通过设置滚轮16,可推动支架15行至病床18旁边。所述支架15上设有斜托板8、联动机构、牵拉机构和翻转机构

所述斜托板8为斜置的平板,斜托板8前后纵向延伸并且从左至右斜向上延伸,斜托板8设有板孔22,板孔22沿斜托板8厚度方向通透,板孔22也随斜托板8倾斜设置,斜托板8的与人体4接触的板面为正面,另一个板面为其背面,背面连接联动机构,斜托板8设于联动机构的上侧

所述联动机构包括横向左右间隔设置的伸缩杆a5和伸缩杆b10,联动机构还包括设于伸缩杆b10右侧的伸缩杆c12,伸缩杆a5和伸缩杆c12均竖向倾斜设置,伸缩杆a5从左至右斜向下延伸,伸缩杆b10竖向设置,伸缩杆c12从左至右斜向下延伸,伸缩杆a5底端通过销轴a23与支架15铰接连接、顶端通过销轴b24铰接于斜托板8背面,伸缩杆b10底端通过销轴c25与支架15铰接连接、顶端通过销轴d26铰接连接于斜托板8的背面,伸缩杆a5与斜托板8背面的铰接处间隔设于斜托板8底边沿的上侧,当然,销轴b也间隔设于斜托板8底边沿的上侧,斜托板8的底边沿搭在病床18上侧,伸缩杆c12顶端通过销轴e28与伸缩杆b10铰接连接、底端通过销轴f27与支架15铰接连接所述伸缩杆a5、伸缩杆b10和伸缩杆e6均为电动推杆,电动推杆包括套筒和推拉杆,电动推杆为现有技术,故不详细叙述,伸缩杆a5的推拉杆向左上方斜向伸出,伸缩杆b10的推拉杆向上伸出,伸缩杆c12的推拉杆向左上方斜向伸出,即伸缩杆a5的套筒的底端通过销轴a与支架15铰接连接、其推拉杆顶端通过销轴b铰接于斜托板8背面,伸缩杆b10的套筒的底端通过销轴c与支架15铰接连接、其推拉杆顶端通过销轴d铰接连接于斜托板8的背面,伸缩杆c12的套筒的底端通过销轴f与支架15铰接连接、其推拉杆顶端通过销轴e铰接连接伸缩杆b10的套筒。销轴a、销轴b、销轴c、销轴d、销轴e和销轴f均为前后水平延伸。

联动机构原理如下:斜托板8、伸缩杆a5、伸缩杆b10和支架15构成一个四连杆机构,当伸缩杆b10伸长、伸缩杆a5缩短时,斜托板8就越趋近于竖直状态,反之就越趋近于左右倾斜,伸缩杆c12首先主要起到支撑伸缩杆b10的作用,其次,伸缩杆c12的伸缩关系到伸缩杆b10的倾斜状态,即伸缩杆b10与水平线的夹角,例如,伸缩杆c12伸长时,伸缩杆b10顶端向左摆动,此时伸缩杆a5缩回,斜托板8顶端向左摆动、底端向右摆动;当然,伸缩杆c12在初始安装调试好后,作为备用,平时不伸缩,仅凭调节伸缩杆a5和伸缩杆b10也能起到调节斜托板8的作用,此时,伸缩杆12主要对伸缩杆b10起到支撑作用。

优选地,斜托板8下侧前后纵向间隔地设置两个联动机构,两个联动机构同步动作。

所述翻转机构包括翻转板7和推动翻转板7翻转的驱动机构,翻转板7为平板,翻转板7一端(底端)通过销轴A31铰接于与板孔22的底边沿、另一端(顶端)可从斜托板8的板孔22中向上翻转出板孔22外,板孔22和翻转板7均为矩形,板孔22尺寸略大于翻转板7的尺寸,翻转板7可围绕销轴A转动,翻转板7另一端(顶端)可从斜托板8的下侧向上翻转并穿过板孔22转至斜托板8的上侧,初始状态时,翻转板7位于板孔22内;所述驱动机构为竖向倾斜设置的伸缩杆e6,在斜托板8的背面固设支座21,伸缩杆e6底端通过销轴g29与支座21铰接连接、顶端通过销轴h30铰接于翻转板7的背面,翻转板7与人体4接触的板面为其正面,另一个板面为其背面,伸缩杆e6为电动推杆,伸缩杆e6的推拉杆向左上方斜向伸出,伸缩杆e6的套筒的底端通过销轴g与支座21铰接连接,伸缩杆e6的推拉杆的顶端通过销轴h铰接于翻转板7的背面。

驱动机构工作原理如下:初始时,翻转板7在板孔22中,工作时,伸缩杆e6向左上方伸长,翻转板7顶端围绕销轴A向左翻出板孔22外,反之,伸缩杆e6缩短,翻转板7顶端围绕销轴A向右转入板孔22内,使整个翻转板7在板孔22中回位。

所述牵拉机构包括设置在斜托板8上的滑轮9、绕过滑轮9的拉绳11和收放拉绳11的收放机构,所述滑轮9设置在斜托板8的顶端上侧,滑轮9的中心轴线为前后水平延伸,所述收放机构包括电机14和由电机14带动的卷筒13,电机14通过减速器带动卷筒13,卷筒13设置在卷筒轴上,卷筒13设有中心孔,卷筒轴穿插过卷筒13的中心孔并与卷筒13固定连接或者键连接,卷筒13及其卷筒轴均为前后水平延伸,减速器为齿轮减速器,电机14的输出轴对接减速器的输入轴,减速器的输出轴对接卷筒轴,拉绳11一端可拆卸连接底衬19或者人体托架3,拉绳11另一端固定在卷筒13上,拉绳11可卷绕在卷筒13的外圈,具体地,拉绳11一端也设置挂钩,拉绳11一端的挂钩钩在与底衬19连接的连接绳上的钩环39上、另一端绕过滑轮9后固定连接在卷筒13上,拉绳为钢丝绳,拉绳另一端可焊接在卷筒的外圈表面上,电机14通过减速器带动卷筒13转动,电机14正转,拉绳11被卷绕在卷筒13上,拉绳拉动人体托架、衬垫和人体向斜托板的方向(右方)移动,电机14反转,拉绳11从卷筒13上放出。

销轴A、销轴a、销轴b、销轴c、销轴d、销轴e、销轴f、销轴g和销轴h均为前后水平设置,本发明不拘泥于上述形式,伸缩杆a5、伸缩杆b10、伸缩杆c12和伸缩杆e6也可均为气缸。

发明所述的俯卧位翻身装置首先将底衬19铺在病床18上,病人仰躺在底衬19上,然后病人打麻药后在喉咙上做人造气管,需要翻身时,将人体托架3放在人体4上侧,此时人体托架3的乳胶垫33与人体4接触并位于硬质有机膜体与人体之间硬质有机膜体在乳胶垫的上侧,将衬条2垫在人体4左侧,衬条2同时挡在人体托架3、人体4和底衬的左侧,定位凸起插入定位凹槽,然后将弹力绳的挂钩钩在矩形框架左侧的连接环上,连接绳的挂钩够在矩形框架右侧的连接环上,实现人体托架的横向两端分别与底衬横向两端的可拆卸连接,而人是夹在人体托架与底衬之间的,然后将支架15推到病床18右侧,将支架15与病床18的床腿通过夹子17夹在一起,斜托板8与竖直线的夹角可通过联动机构进行调节,在初始状态时(如图1),斜托板8从左至右斜向上延伸呈斜置状态,翻转板7此时位于斜托板8的板孔22内,斜托板8的底边沿压在病床18上侧、人体4的右侧边,将拉绳11一端的挂钩够在连接绳的钩环39上,电机14转动,将拉绳11逐渐卷绕在卷筒13上,如图2所示,拉绳11将人体托架3、人体4和底衬19一同向左拉到斜托板8上并位于斜托板8左侧,底衬19与斜托板8的正面、翻转板7的正面均相接触,人体4、人体托架3和底衬19均随斜托板8倾斜并由斜托板8承托然后如图3所示,翻转机构的伸缩杆e6向左上方伸出,翻转板7的顶端向上翻转出板孔22外,翻转板7向左推动人体4以及底衬19和人体托架3的上部,同时电机14反转放出拉绳11,人体4、底衬19和人体托架3的上部均围绕衬条2向左翻转,衬条2的半圆弧面与病床18接触,人体4、底衬19和人体托架3均围绕衬条2的半圆弧面的圆心转动,人体4、底衬19和人体托架3同步转动并且当三者向左转至与水平方向呈锐角夹角时伸缩杆e6停止伸长(如图3),拉绳继续放出,在重力的作用下,人体4、底衬19和人体托架3继续围绕衬条2(或衬条2的半圆弧面的圆心)左转,直至人体托架3完全平放在病床18上侧,此时人体趴在人体托架3上侧,电机14停机停止工作,至此,人体4从仰躺变成俯卧,翻身完成,整个翻身的过程实际是人体托架、人体和底衬三者同步的翻转,翻身完成后,衬条就转至了人体托架、人体和底衬三者的右侧,人体托架3夹在人体4与病床18之间,乳胶垫夹在硬质有机膜体与人体之间,底衬19在人体4上侧,从上至下依次为底衬19、人体、乳胶垫、硬质有机膜体和病床,人体托架3使得人体躯干和四肢肢不与病床18直接接触,减少人体躯干和下肢患上褥疮,由于人体托架3采用硬质有机膜体和乳胶制成,具有良好的透气性,因此可一定程度上减少褥疮的发生;翻身完成后,将拉绳11从底衬19或者人体托架上解下来,将底衬19与人体托架3拆解开使两者分离,将夹子17取下,将支架15推出,底衬19撤走即可。由于人体托架承托的是人体躯干和四肢,即肩部至腿部的部分,不包含颈部,人体翻身后,头部与病床之间应垫上枕头等物品,使颈部下侧空出,避免有物体碰到脖子上的人造气管、疮口等,整个翻身的过程,需要医护人员辅助撑托患者头部。

实施例2:

由图7所示的俯卧位翻身装置,与实施例1的不同之处在于:所述伸缩杆e6底端通过销轴i31与支架15铰接连接、顶端通过销轴h30铰接于翻转板7的背面,伸缩杆e6为电动推杆,伸缩杆e6的套筒的底端通过销轴i与支架15铰接连接,伸缩杆e6的推拉杆的顶端通过销轴h30铰接于翻转板7的背面。销轴i31和销轴h30均为前后水平设置,当然,本发明不拘泥于上述形式,伸缩杆e6也可以为气缸。

实施例3:

由图8所示的俯卧位翻身装置,与实施例1或者实施例2的不同之处在于:所述伸缩杆b10竖直设置,伸缩杆b10的推拉杆竖直向上伸出,伸缩杆b10底端固定在支架15上,即伸缩杆b10的套筒通过螺钉或者焊接固定在支架15上,去除伸缩杆c12。

所述收放机构为设置在支架15上的伸缩杆d20,伸缩杆d20竖直设置,伸缩杆d20顶端连接拉绳11,伸缩杆d20为电动推杆,伸缩杆d20的推拉杆向上竖直伸出,拉绳11一端通过其上挂钩连接钩环39、另一端绕过滑轮9后向下延伸并连接伸缩杆d20顶端(即伸缩杆d20的推拉杆顶端),可在伸缩杆d20顶端也焊接一个环体,在拉绳11另一端也设置一个挂钩,将拉绳另一端的挂钩钩在伸缩杆d20顶端的环体上即可。当然,本发明不拘泥于上述形式,伸缩杆d20也可以为气缸。










1









 2



 3





 4



5



6





7



作品科技含量及创新亮点:

发明提供一种用于辅助医护人员为病人翻身的俯卧位翻身装置俯卧位翻身装置包括支架、用于支撑人体的人体托架和一个底衬,能更加有效、便捷的帮助患者翻身。

作品应用价值及意义:

该俯卧位翻身装置大大减少医护人员的工作量,翻身后人体托架隔在人体与病床之间,避免人体与病床直接接触,减少褥疮的产生,尤其会使肥胖病人受益能够商业化运行,该装置绝对会深受大家好评。

作品材料经费预算:

    项目总费用396.5万元,其中原材料储存及预处理90.6万元;原材料运输60.3万元;储存场地50.2万元;成型车间90.7万元;电气及排水工程30.6万元;其他费用28.0万元;建设单位管理费6.0万元;生产职工培训费13.0万元;勘察设计费2.6万元;其他前期费用10.0万元;基本预备费8.0万元;项目铺底流动资金6.5万元。本项目可行性经费估计费400万元,主要有团队通过各种途径寻求投资人进行投资。

8
