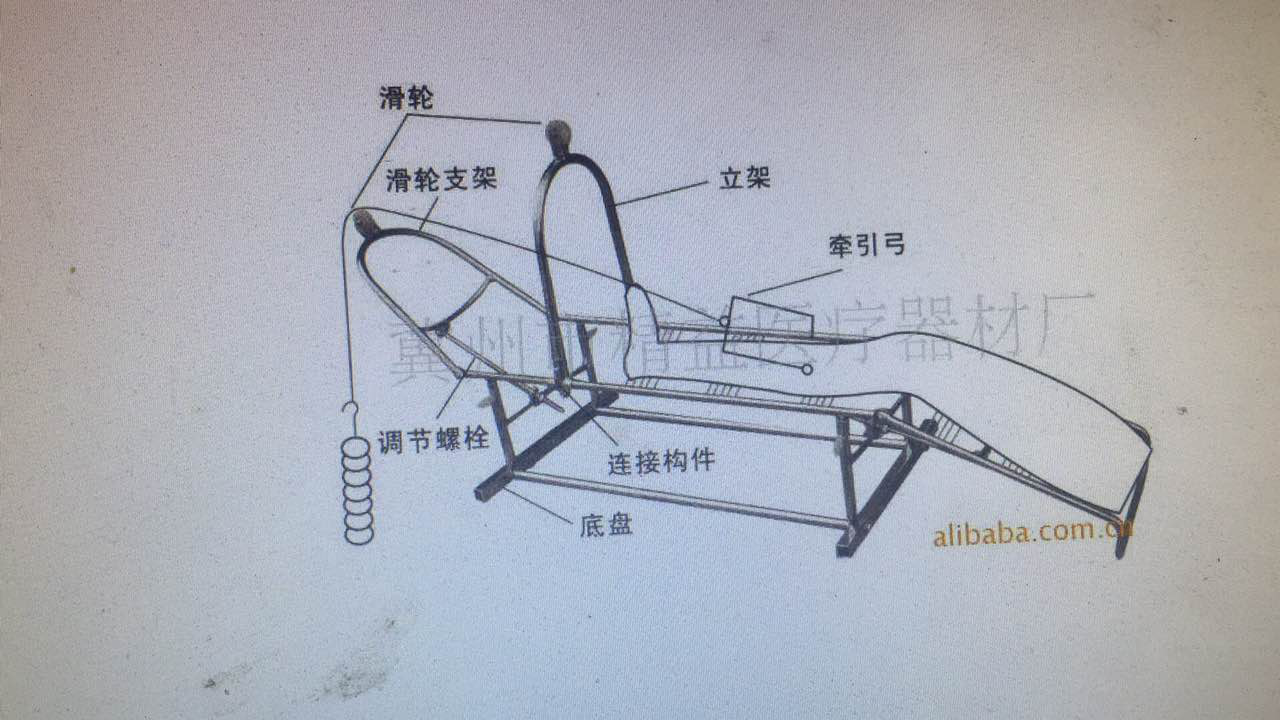

上图为临床经常使用的牵引架，外伤骨折后,断端往往发生移位,需要复位;复位后还须维持位置,即固定.复位方法有手法和手术两种,常见的固定方法有石膏固定和夹板固定.牵引的优点是兼有复位与固定的两种有功能,所以牵引在临床工作中经常被应用，然而在临床工作中发现老式牵引架在日常工作中一些小小的不便。经过一些细微的改动，我认为，牵引架会更加完美。

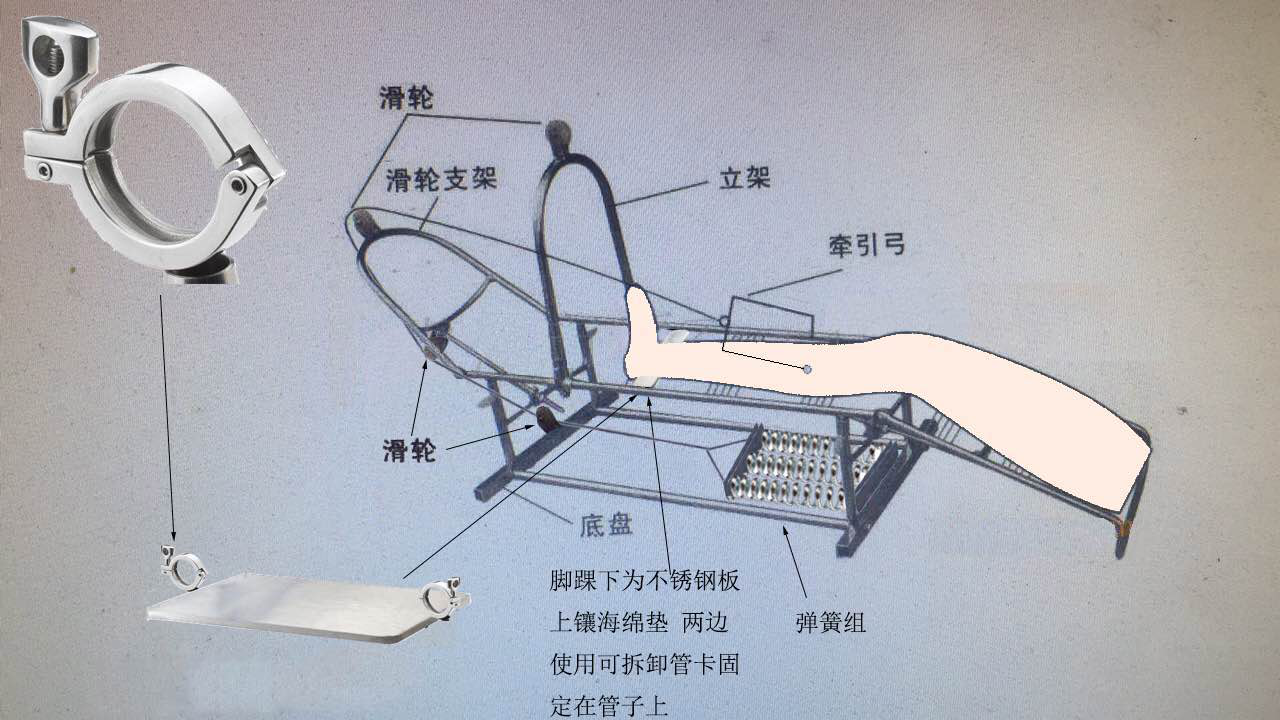

. 上图是我的想法。与常规牵引架有稍许改动，首先是常规牵引架使用秤砣来施力进行牵引，而此牵引架使用弹簧发力。其次牵引架上端（放腿的位置）使用一个托盘，托盘两边使用可拆卸固定阀托盘上面镶嵌三厘米海绵垫。下面我来说说老式固定架与我设计的固定架相比优势在哪里。

A.常规牵引用秤砣来发力，而在临床使用中秤砣与牵引绳通常在患者床尾，而在河南医疗体系中 病区加床严重，病房空间小，来回移动有可能剐蹭秤砣导致牵引绳来回摇晃，相信在临床护理过牵引病人的护士都应该经历过因为摇晃牵引绳从牵引架滑轮末端掉下来的情况，此时患者腿部受力轨迹与受力大小都将会发生变化，这样可能会对患者病情加重造成风险。我的设计理念从牵引架下方装拉伸弹簧，可代替秤砣受力，而固定架末端增加两个滑轮固定牵引绳，最下方滑轮设计牵引绳从滑轮底部通过 大大增加牵引绳稳定性，避免上述情况的发生。

B.在临床工作中牵引患者一般移动会比较不方便 比如卧床牵引患者检查，搬运 等等 ，都因为秤砣的不稳定性需要去掉秤砣和牵引架再搬运，这样费时费力，将秤砣的力用拉伸弹簧代替后，再加上三个滑轮的稳定性（最后一个滑轮从滑轮底部通过）完全可以在搬运牵引患者的过程中直接与固定架一起与病人搬运，而且拉伸弹簧也不会增加太多重量，所以对搬运者来说也不会增加多大难度。

C.在临床工作中，很多牵引患者因为牵引时间长，下肢活动困难，足跟是一个压疮经常发生的部位，牵引架上面安装托盘，托盘上3cm海绵垫可直接将患者足跟跟腱处垫起，预防压疮，增加患者舒适度，从而增加患者牵引的依从性。

D.，托盘左右两侧的可调节阀，可做到托盘的拆卸以及托盘可在牵引架上左右移动，这样可以适用于各种患者，无论腿长腿短 都可使用。

E. 架子底端（弹簧两侧）设置刻度，当弹簧拉力至任意刻度及对应任意拉力，更有方便不同要求不同拉力的牵引患者

 以上就是我的创意想法。

1. 弹簧牵引代替秤砣

2. 牵引架身设计可调节拆卸托盘

3. 可调节拆卸托盘上置3cm海绵垫

牵引架下方（弹簧左右两侧）设计刻度。

作品应用价值及意义：

1. 弹簧代替秤砣，增加了牵引的稳定性，同时减少了牵引架在牵引的同时搬运的重量。

2. 牵引架身设计可调节拆卸托盘，牵引时可根据需要将托盘移动至患者牵引腿部任意部位，增加舒适度

3. 托盘上方置三厘米海绵垫，可减少患者牵引局部受压，降低压疮发生率。

架身下方刻度，弹簧拉置不同刻度代表牵引不同力度，适用于不同患者使牵引更精确

作品材料经费预算：

预算280元至350元
