技术领域
本实用新型属于医疗颈椎牵引器械领域，特别涉及一种四维颈椎牵引吊架。
背景技术
颈椎病大多是颈椎的退行性改变而引起不适的一种常见疾病，好发于45～50岁的中老年人，50岁左右的人群发病率为25％，60～70岁的人群发病率为50％，70岁以上几乎为100％。而目前全国大约有7％～10％的人患颈椎病。随着生活水平的不断提高，电脑、汽车、智能手机、平板电脑等相关生活用品进入我们的日常生活中，使颈椎病的发病率逐年成倍增长，且逐渐年轻化，复杂化。（中国疗养医学2010 年5 月第19 卷第5 期《广州市中青年不同人群颈椎病发病率的调查研究》）多年来牵引作为一种保守治疗颈椎病是行之有效的方法,也已被大多学者认可。但由于颈椎结构复杂,病变情况也相应繁多，同时个体间存在差异,使得牵引治疗颈椎病亦不能千篇一律。牵引的体位、时间、重量、角度对治疗效果都十分重要。只有根据病情、年龄、体质等因素进行综合、灵活地整合,才能取得最佳的疗效。然而，目前临床上的颈椎牵引吊架只是一根两端有向上弯钩的水平钢筋，只能起到勾住牵引带的功能，使颈椎进行“垂直牵引”即向上牵引，若是需要调整颈椎牵引的前后角度时，必须调整牵引座椅到牵引床的距离来实现，然而这种方法受患者的坐姿影响很大，很难达到预期目的；若是需要调整颈椎牵引的左右角度和旋转角度时根本无法实现，所以目前这种牵引吊架不能完全根据病情需要调节颈椎的牵引角度，已经不能满足临床的需要使治疗效果大打折扣。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种可向上垂直牵引，左右旋转牵引，左右侧屈牵引，向前成角牵引的四维颈椎牵引吊架。
为了达到上述设计目的，本实用新型解决其技术所采用的技术方案是：一种四维颈椎牵引吊架，包括牵引床本体，所述牵引床本体由控制底座、立杆、横杆组成，所述控制底座顶部设有立杆，所述立杆顶端设有固定装置，所述固定装置内套装有横杆，所述横杆的中部设有滑杆，所述滑杆底部的外壁上套装有外杆，所述外杆的外壁上设有紧固螺栓Ⅰ，所述横杆的一端设有滑轮，所述滑轮内设有牵引线，所述牵引线的一端与控制底座相连，所述牵引线的另一端设有挂钩，所述挂钩上钩挂有吊架，所述吊架由十字限位架、圆形轨道组成，所述十字限位架的每个端部均设有若干挂钩，所述十字限位架的下方设有圆形轨道，所述圆形轨道上对称套装有套管，所述套管上均设有紧固螺栓Ⅱ，所述十字限位架其中两端与套管壁固定连接。
所述滑杆的外杆底端与圆形轨道固定连接。
所述吊架内设有吊带，所述吊带由下颌托、枕托组成，所述下颌托两侧与枕托后壁均设有悬吊带，所述悬吊带的端部均设有挂环，所述下颌托两侧与枕托后壁均通过悬吊带端部的挂环悬挂于十字限位架的挂钩上。
本实用新型有益效果：通过本颈椎牵引吊架系统可以上下滑动，左右转动，且左右、前后可以调整高度，故可实现颈椎的四维牵引即“向上牵引”、“左右旋转牵引”、“左右成角牵引”、“前后成角牵引”。针对临床上不同类型的颈椎改变可以选择性的使用相应的牵引角度，将大大提高临床的治疗效果。本实用新型结构简单、操作方便、安全性高、实用性强。
附图说明

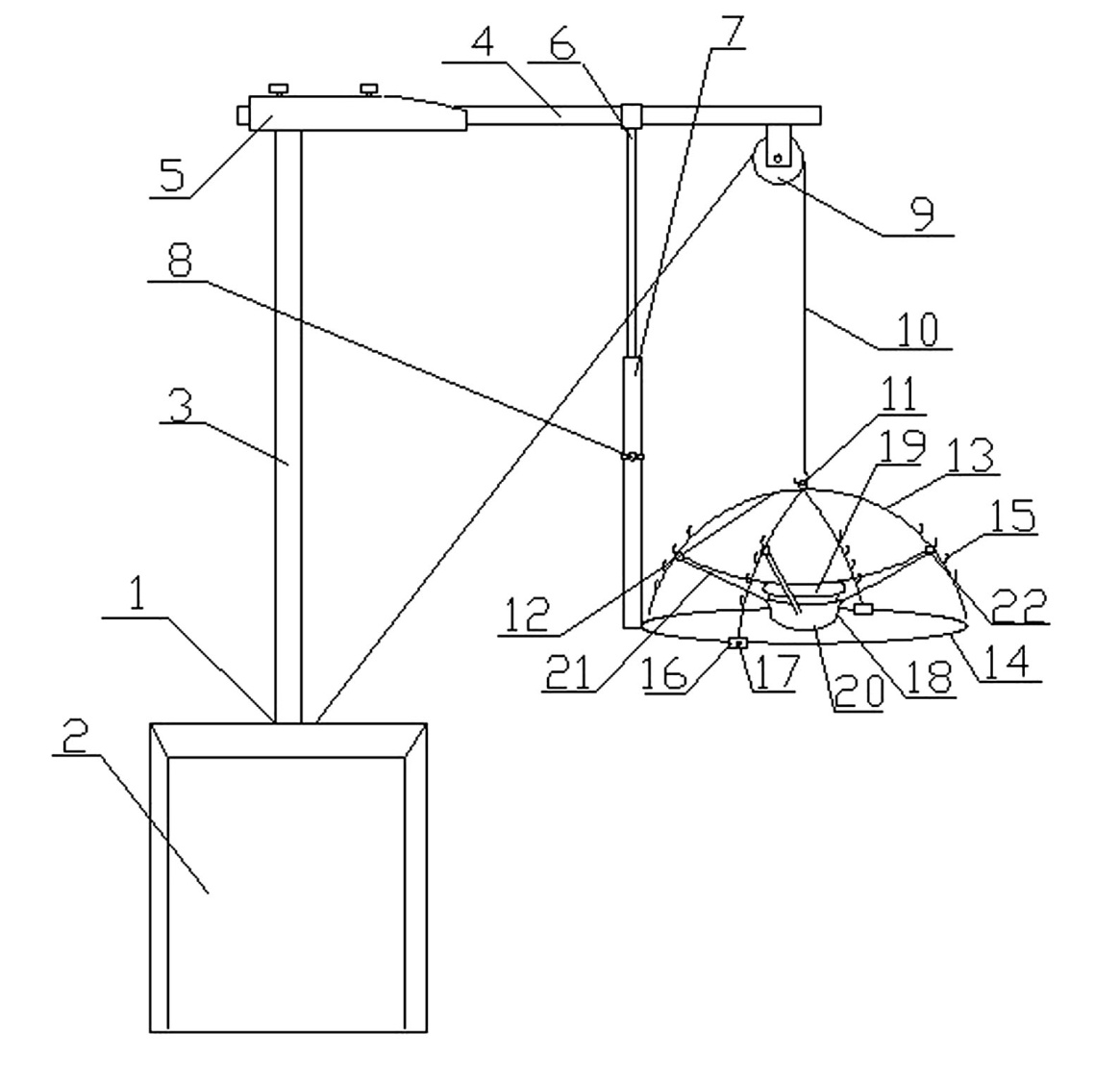

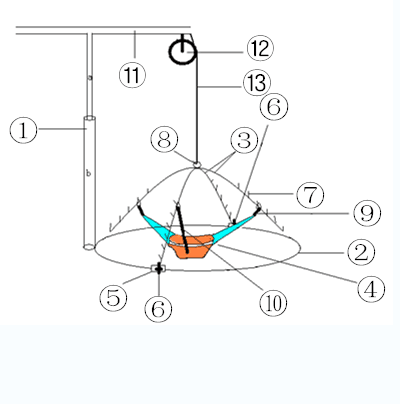

图 1 为本实用新型一种四维颈椎牵引吊架结构示意图；
具体实施方式
下面结合附图对本实用新型的具体实施方式做详细描述。如图1所示的：一种四维颈椎牵引吊架，包括牵引床本体1，所述牵引床本体1由控制底座2、立杆3、横杆4组成，所述控制底座2顶部设有立杆3，所述立杆3顶端设有固定装置5，所述固定装置5内套装有横杆4，所述横杆4的中部设有滑杆6，所述滑杆6底部的外壁上套装有外杆7，所述外杆7的外壁上设有紧固螺栓Ⅰ8，所述横杆4的一端设有滑轮9，所述滑轮9内设有牵引线10，所述牵引线10的一端与控制底座2相连，所述牵引线10的另一端设有挂钩11，所述挂钩11上钩挂有吊架12，所述吊架12由十字限位架13、圆形轨道14组成，所述十字限位架13的每个端部均设有若干挂钩15，所述十字限位架13的下方设有圆形轨道14，所述圆形轨道14上对称套装有套管16，所述套管16上均设有紧固螺栓Ⅱ17，所述十字限位架13其中两端与套管16壁固定连接。
所述滑杆6的外杆7底端与圆形轨道14固定连接。
所述吊架12内设有吊带18，所述吊带18由下颌托19、枕托20组成，所述下颌托19两侧与枕托20后壁均设有悬吊带21，所述悬吊带21的端部均设有挂环22，所述下颌托19两侧与枕托20后壁均通过悬吊带21端部的挂环22悬挂于十字限位架13的挂钩15上。

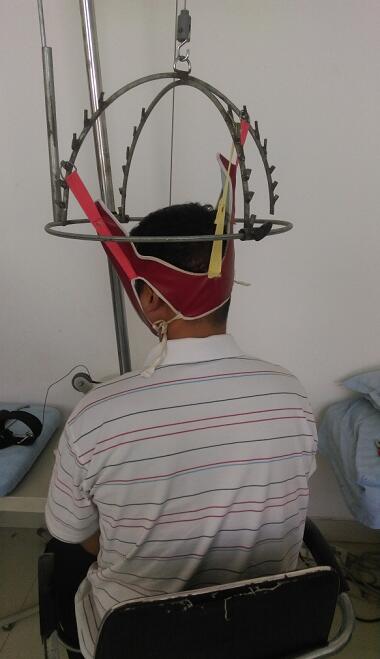

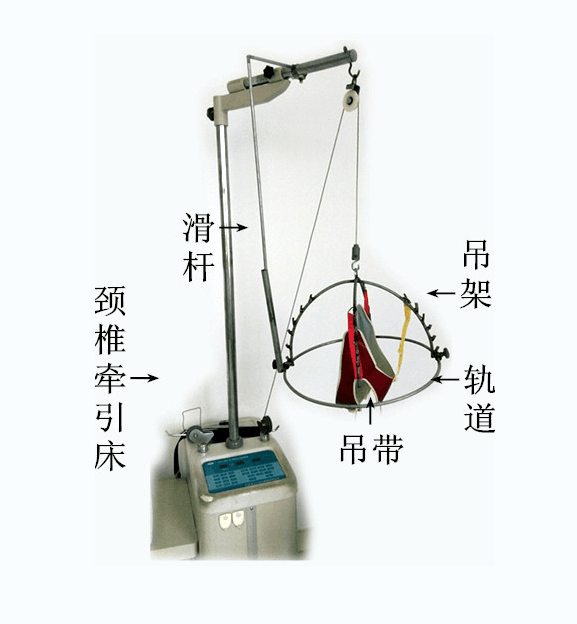

本实用新型使用时: 患者坐于四维颈椎牵引吊架系统的吊架12下方，随后将吊架12内的吊带18套于患者的颈部上，调整滑杆6底部套装的外杆7壁上的紧固螺栓Ⅰ8来上下滑动，即可实现向上的牵引，如需要左右旋转牵引时，调整圆形轨道14外套管16上的紧固螺栓Ⅱ17，转动十字限位架13即可，通过调整下颌托19两侧的悬吊带的高低即可实现左右成角的牵引，通过调整枕托20后壁上的悬吊带高低即可实现向前成角的牵引。
权利要求
1.一种四维颈椎牵引吊架，其特征在于：包括牵引床本体，所述牵引床本体由控制底座、立杆、横杆组成，所述控制底座顶部设有立杆，所述立杆顶端设有固定装置，所述固定装置内套装有横杆，所述横杆的中部设有滑杆，所述滑杆底部的外壁上套装有外杆，所述外杆的外壁上设有紧固螺栓Ⅰ，所述横杆的一端设有滑轮，所述滑轮内设有牵引线，所述牵引线的一端与控制底座相连，所述牵引线的另一端设有挂钩，所述挂钩上钩挂有吊架，所述吊架由十字限位架、圆形轨道组成，所述十字限位架的每个端部均设有若干挂钩，所述十字限位架的下方设有圆形轨道，所述圆形轨道上对称套装有套管，所述套管上均设有紧固螺栓Ⅱ，所述十字限位架其中两端与套管壁固定连接。
2.根据权利要求1所述的一种四维颈椎牵引吊架，其特征在于：所述滑杆的外杆底端与圆形轨道固定连接。
3.根据权利要求1所述的一种四维颈椎牵引吊架，其特征在于：所述吊架内设有吊带，所述吊带由下颌托、枕托组成，所述下颌托两侧与枕托后壁均设有悬吊带，所述悬吊带的端部均设有挂环，所述下颌托两侧与枕托后壁均通过悬吊带端部的挂环悬挂于十字限位架的挂钩上。
摘要
本实用新型公开了一种四维颈椎牵引吊架，包括牵引床本体，所述控制底座顶部设有立杆，所述立杆顶端设有固定装置，所述固定装置内套装有横杆，所述横杆的中部设有滑杆，所述滑杆底部的外壁上套装有外杆，所述外杆的外壁上设有紧固螺栓Ⅰ，所述横杆的一端设有滑轮，所述滑轮内设有牵引线，所述牵引线的一端与控制底座相连，所述牵引线的另一端设有挂钩，所述挂钩上钩挂有吊架，所述十字限位架的每个端部均设有若干挂钩，所述十字限位架的下方设有圆形轨道，所述圆形轨道上对称套装有套管，所述套管上均设有紧固螺栓Ⅱ，所述十字限位架其中两端与套管壁固定连接。本实用新型结构简单、操作方便、安全性高、实用性强。
图1
该发明主要应用于颈椎病的牵引治疗，将传统的颈椎牵引吊架进行升级改造，提供了一种可以向上垂直牵引，左右旋转牵引，左右侧屈牵引，向前成角牵引的四维颈椎牵引吊架。
作品应用价值及意义：
当前社会颈椎病人群众多，目前颈椎牵引吊架不能根据病情需要调节牵引的角度和维度，治疗效果不很理想，该发明可以根据颈椎病的类型调节牵引的角度和维度， 将会大大提高各型颈椎病的治疗效果。为广大患者更快的解除痛苦。
作品材料经费预算：
材料主要是不锈钢筋，预计经费成本小于100元。
