可视喉镜充电柜
  • 发明人:关丽娜 李晓辉 郭亚
  • 单 位:郑州大学第一附属医院东院区
  • 类 别:医疗类
 可视喉镜充电柜

技术领域

    本实用新型涉及医疗器械充电设备领域,具体为一种可以实现对可视喉镜充电统一规范管理的可视喉镜充电柜。

背景技术

随着现代医学技术的发展,在治疗疾病方面的医疗技术手段和工具也是在不断更新,由于环境污染及人们不健康饮食,导致咽喉类疾病病发人数较多,且并发症多样化;喉镜(laryngoscope),是一种用于检查喉部的工具,由于喉部位置深在,生理结构复杂,不能直接窥及,所以喉部检查时需要借助一些特殊的工具。喉镜可以分为间接喉镜、直接喉镜、电子喉镜等,具有操作简便、患者痛苦小等优点。而作为高科技发展产物的可视喉镜采用先进的电子数码技术,在高清晰度视频图像的引导下,使插管更加容易,整个操作过程更加准确、直观,且该产品具有小巧、便携以及操作方便等特点。可视喉镜的电池可支持40次插管术后就需要充电。

由于可视喉镜的良好辅助效果,被广泛的应用于临床领域,故可视喉镜的使用频繁较高,需要经常性充电;而现有技术中,由于可视喉镜属于价位较高,且灵敏度比较高的精密仪器,多数集中在各个地区规模较大的三级甲等医院,而为了能够快速的给科室喉镜充电给后续 使用提供充足的电能,使用单位通常是直接插入在办公室的插座上,由于数量较多,则采用多个电源插座连接再连接,以满足大量可视喉镜的充电需求。

现有技术虽然可以满足可视喉镜的充电需求,但是却需要大量的电源插座,并且占用空间较大,放置杂乱,很难实现规范化管理,而且存在充电过程容易漏电、电源短路或断路的情况,裸漏在外面的可视喉镜的充电方式,也不符合设备消毒存放规范,容易出现交叉感染,同时也存在仪器设备被外界物品毁损和电源出现隐患而损坏的危险。

因此,提供一种能够满足大量可视喉镜快速充电器,且不容易出现交叉感染,且充电过程安全的可视喉镜充电设备,已经是一个值得研究的问题。

发明内容

为了克服上述现有技术中的不足,本实用新型提供了一种结构简单,造价成本低廉,且整个充点过程摆放整齐,管理规范,且使用安全,符合医疗机构防治感染规定的可视喉镜充电柜。

本实用新型的目的是这样实现的:

可视喉镜充电柜,包括柜体,设置在柜体底部的万向轮,以及通过合页实现与柜体开合的柜门;柜门与柜体之间设置有锁体;所述的柜门中部设置有筋板,筋板上下的柜门上分别安装有透明玻璃;所述点柜体通过隔板分隔成了若干个格状的充电格;充电格内设置有多个排插,排插通过导线连接控制电源的总电源空气开关8;所述的柜体顶部设置有液晶显示屏;

所述的柜体的底部设置有紧急解锁装置;所述的液晶显示屏与充电柜的电路连接,用于显示各个充电格内的排插充电使用情况及使用状态;总电源空气开关8处设置有与之相连的身份读卡器;

所述的充电格包括第一充电格、第二充电格、第三充电格、第三充电格、第五充电格和第六充电格;所述的第一充电格、第二充电格、第三充电格、第三充电格、第五充电格和第六充电格内的各个电路为并联连接关系,同时与总电路指示灯和总电源空气开关串联;

所述的充电格的电路中分别包括充电格开关,受充电格开关控制的多个串联的排插,以及充电格电路状态指示灯;

所述的第一充电格包括依次串联在一起的第一充电格开关、第一充电格排插和第一充电格电路状态指示灯;

所述的第二充电格包括依次串联在一起的第二充电格开关、第二充电格排插和第二充电格电路状态指示灯;

所述的第三充电格包括依次串联在一起的第三充电格开关、第三充电格排插和第三充电格电路状态指示灯;

所述的第四充电格包括依次串联在一起的第四充电格开关、第四充电格排插和第四充电格电路状态指示灯;

所述的第五充电格包括依次串联在一起的第五充电格开关、第五充电格排插和第五充电格电路状态指示灯;

所述的第六充电格包括依次串联在一起的第六充电格开关、第六充电格排插和第六充电格电路状态指示灯。

积极有益效果:本实用新型结构简单,操作使用方便,且可以规范可视喉镜的充电,通过将柜体分隔成多个充电格,并在多个充电格内的柜体上串联设置 有多个排插,且多个排插电路实现总控的同时,各个排插上设置有分控开关和状态显示指示灯;方便及时的找到空余插座;且放置在柜体内充电的可视喉镜相比裸漏在外界充电更加安全,交叉感染性发生率较低,符合医疗单位管理规范规定,适合在各个医疗单位中进行使用推广。



1









2

附图说明

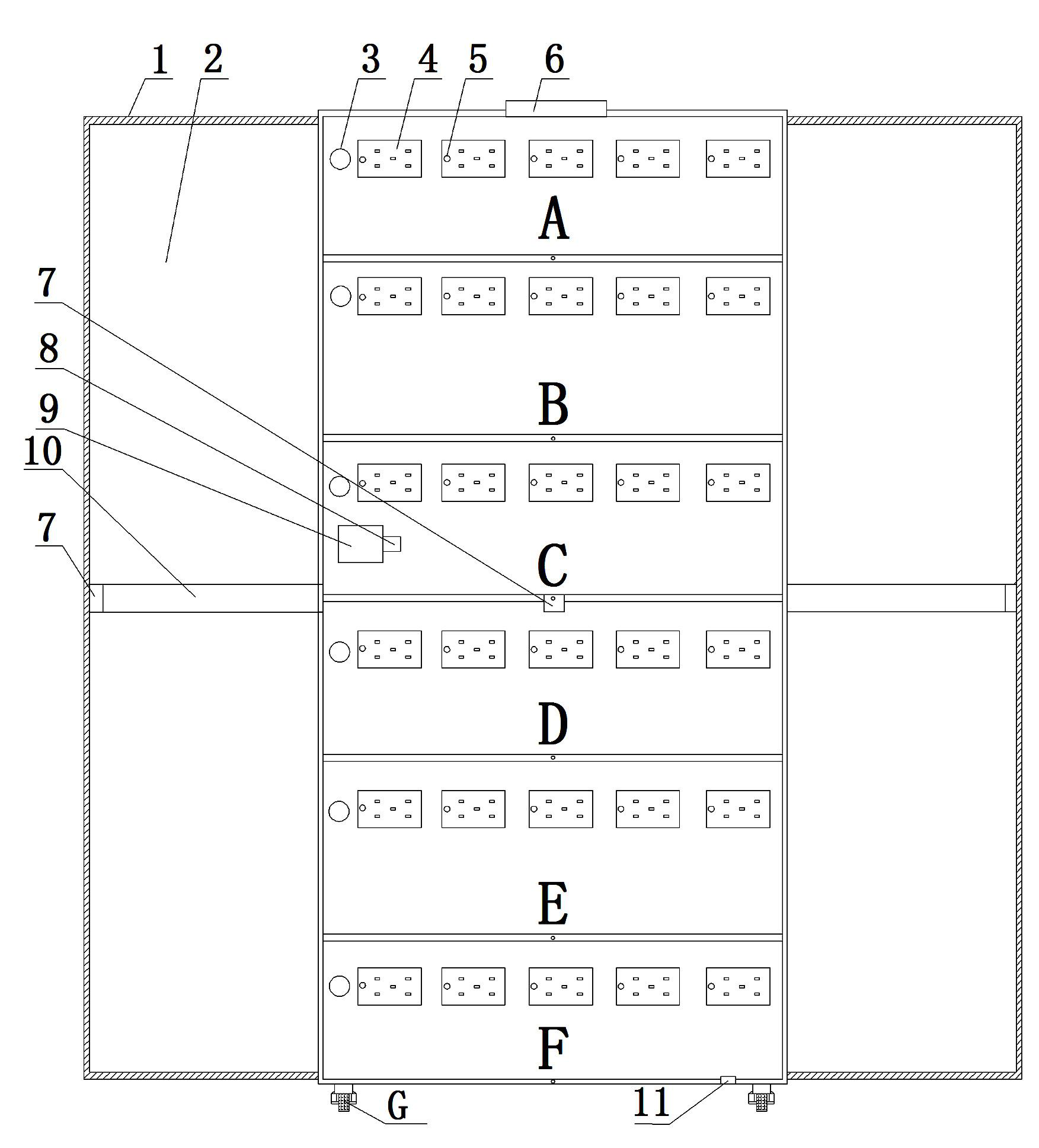

1为本实用新型的结构示意图;

2为本实用新型的电路原理图;

具体实施方式

下面结合附图,对本实用新型做进一步的说明:

如图1、图2所示,可视喉镜充电柜,包括柜体,设置在柜体底部的万向轮G,以及通过合页实现与柜体开合的柜门11;柜门11与柜体之间设置有锁体7;所述的柜门中部设置有筋板10,筋板10上下的柜门上分别安装有透明玻璃;所述点柜体通过隔板分隔成了若干个格状的充电格;充电格内设置有多个排插4,排插4通过导线连接控制电源的总电源空气开关8;所述的柜体顶部设置有液晶显示屏6

所述的柜体的底部设置有紧急解锁装置11;所述的液晶显示屏6与充电柜的电路连接,用于显示各个充电格内的排插充电使用情况及使用状态;总电源空气开关8处设置有与之相连的身份读卡器9

所述的充电格包括第一充电格A、第二充电格B、第三充电格C、第三充电格D、第五充电格E和第六充电格F;所述的第一充电格A、第二充电格B、第三充电格C、第三充电格D、第五充电格E和第六充电格F内的各个电路为并联连接关系,同时与总电路指示灯L1和总电源空气开关8串联;

所述的充电格的电路中分别包括充电格开关3,受充电格开关3控制的多个串联的排插4,以及充电格电路状态指示灯;

所述的第一充电格A包括依次串联在一起的第一充电格开关3A、第一充电格排插4A和第一充电格电路状态指示灯LA

所述的第二充电格B包括依次串联在一起的第二充电格开关3B、第二充电格排插4B和第二充电格电路状态指示灯LB

所述的第三充电格C包括依次串联在一起的第三充电格开关3C、第三充电格排插4C和第三充电格电路状态指示灯LC

所述的第四充电格D包括依次串联在一起的第四充电格开关3D、第四充电格排插4D和第四充电格电路状态指示灯LD

所述的第五充电格E包括依次串联在一起的第五充电格开关3E、第五充电格排插4E和第五充电格电路状态指示灯LE

所述的第六充电格F包括依次串联在一起的第六充电格开关3F、第六充电格排插4F和第六充电格电路状态指示灯LF

使用时,首先将充电柜通过可以行走的万向轮滑动到外接电源处,然后将充电柜的总电源线与外外接电源插座连通;操作者通过自己的带有芯片的工作卡透过透明玻璃在身份读卡器上身份识别确认后,自动锁体打开,此时依次打开总电源空气开关,以及各个充电格内的充电格开关和各个排插上的开关;将需要充电的可是喉镜设备按照顺序依次放入各个充电格内进行充电;当不需要所有充电格内的电话同时工作时,可以根据需要对各个才充电格或具体的排出通过控制开关进行电源切断;各个排插的通电使用工作情况会在柜体顶部的液晶显示器上通过红绿灯状态进行显示;当具体的排插出现故障或者切断电源时,且对应的指示灯为黑暗状态。

本实用新型结构简单,操作使用方便,且可以规范可视喉镜的充电,通过将柜体分隔成多个充电格,并在多个充电格内的柜体上串联设置 有多个排插,且多个排插电路实现总控的同时,各个排插上设置有分控开关和状态显示指示灯;方便及时的找到空余插座;且放置在柜体内充电的可视喉镜相比裸漏在外界充电更加安全,交叉感染性发生率较低,符合医疗单位管理规范规定,适合在各个医疗单位中进行使用推广。

以上实施例仅用于说明本实用新型的优选实施方式,但本实用新型并不限于上述实施方式,在所述领域普通技术人员所具备的知识范围内,本实用新型的精神和原则之内所作的任何修改、等同替代和改进等,其均应涵盖在本实用新型请求保护的技术方案范围之内


作品科技含量及创新亮点:

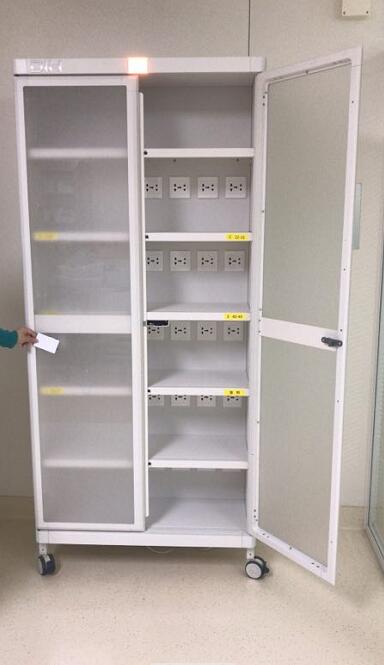

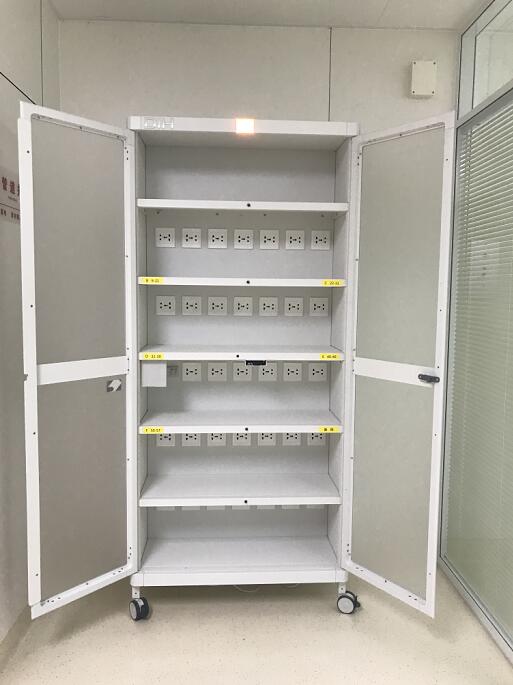

本作品结构简单,操作方便,多层柜体,增加可视喉镜存储率;可视喉镜集中放置,规范整齐,方便取用;柜门设计为电子卡开启权限,防止可视喉镜的遗失;柜里内部设置多通道充电插孔,实现了可视喉镜充电和存储的统一。

作品应用价值及意义:

可视喉镜充电柜,实现了储存柜和充电柜的结合,可同时达到可视喉镜储存和充电的双重管理,操作简单,管理规范,方便存储,减少遗失,提高可视喉镜存储和充电的规范率,节省劳动成本,提高工作效率。

作品材料经费预算:

5万

编辑:医护发明大赛组委
