便于药物输送用纤维支气管镜
  • 发明人:关丽娜了常晓华 韩笑笑
  • 单 位:郑州大学第一附属医院东院区
  • 类 别:护理类
 便于药物输送用纤维支气管镜

技术领域

    本实用新型涉及医疗器械领域,具体为一种便于药物输送用纤维支气管镜。

背景技术

临床上纤维支气管镜(简称纤支镜)检查多在局部表面麻醉下完成,由于纤支镜对气管刺激强烈,患者易出现剧烈呛咳、屏气等反应,气管插管会引起一系列强烈的应激性插管反应,而清醒纤支镜引导下经鼻气管插管反应尤甚。传统单纯表面麻醉或镇静基础麻醉,插管过程中疼痛、呛咳及心理应激反应发生率高。当纤支镜通过声门时,机械刺激易导致患者屏气、声带紧闭而进镜困难,进入气管后,支气管镜检查对组织刺激又会导致患者出现剧烈呛咳,甚至引发支气管痉挛,窒息甚至心搏骤停,一些患者因难以耐受而拒绝检查或检查失败,导致病情不能早期诊断或延误治疗,而接受了检查的患者认为非常痛苦患者痛苦难忍,有些患者则不能耐受而拒绝检查,导致病情不能早期诊断或延误治疗,即使在丙泊酚全身麻醉下实施纤支镜检查,实际临床效果并不理想。如今,随着社会的发展和生活水平的提高,让患者在安全无痛苦的状态下进行医学检查和治疗,有效缓解患者在就医过程中的恐惧和痛苦即所谓的舒适化医疗,已成为临床医师与患者的共同追求,而舒适化麻醉已经成为安全性麻醉基础上更进一步发展的趋势。麻醉医师应采取措施抑制插管过程中引起的一系列应激性插管反应。预先采用局麻药充分表面麻醉或应用一定剂量的麻醉性镇静及镇痛药减弱气管的敏感性,可能有效地减轻气管插管时的一系列应激反应。因此充分的表面麻醉尤为重要,能明显减少插管反应、不抑制呼吸且能维持插管时的血流动力学稳定。

而传统的麻醉等药物多是直接在纤支镜的侧管路内注入药物后进入用药部位,长时间使用不仅仅会使价格高昂的纤支镜内部结构造成腐蚀性损坏,同时由于靠药物在重力或压力情况下进入,药物浸入较慢,且效果显现较慢,尤其是麻醉药物,无法对准确用药部位进行及时发生药效作用。

因此,提供一种能够及时便于药物输送用的维支气管镜,是一个急需解决的问题。

发明内容

为了克服现有技术中的不足,本实用新型提供了一种结构简单,操作使用方便,且能够根据用药部位需要,及时的将药物送达用药部位或更加接近部位,并且送药过程对纤支镜不会造成药物俯视的便于药物输送用纤维支气管镜。

本实用新型的目的是这样实现的:

便于药物输送用纤维支气管镜,包括显示仪1,固定在显示仪1下方的固定支架2,固定支架2下方设置有调节阀3,调节阀3下方固定连接软性插管,所述的软性插管内分为纤维支气管镜线路插管4和侧管路插管6;所述的纤维支气管镜线路插管内设置有纤维支气管镜线路5,纤维支气管镜线路5一端与显示仪1连接,另一端连接设置在纤维支气管镜线路插管4前端的探头7,其特征在于:所述的侧管路插管6内设置有可以进行活动伸缩的药物输送管10,所述的药物输送管10的前端设置有药物雾化喷头11

所述的药物输送管10的尾端设置有药物注射装置连接头8,靠近药物注射装置连接头8处的管壁上设置有长度刻度尺9

所述的药物注射装置连接头8的直径大于侧管路插管6的直径;

所述的药物输送管10的尾端管壁上设置有固定卡帽11

所述的固定卡帽11为内置螺纹,与侧管路插管尾端的外置螺纹连接固定;

所述的固定卡帽11的内部为弹性锥形结构,通过与侧管路插管尾端的外置螺纹连的紧固咬合深入,对于药物输送管10的紧固缩紧度增强。

积极有益效果:本实用新型结构简单,操作使用方便,在不改变原有价格昂贵且精密程度比较高的纤支镜结构的情况下,通过在侧管路内插入前端带有药物雾化喷头的侧管路插管,同时在侧管路插管尾端管壁上设置有刻度尺,可以实现将需要输入治疗部位的药物尤其是 带有腐蚀性的麻醉药物等直接在用药部分附近进行雾化喷出,增加了患处的药物快速吸收性, 能够第一时间发生药物疗效,同时侧管路插管的可伸缩性及带有刻度的精准深入调节,大大提高了药物投放的精准性和用药部位的精准性。



1



2



                    3

附图说明

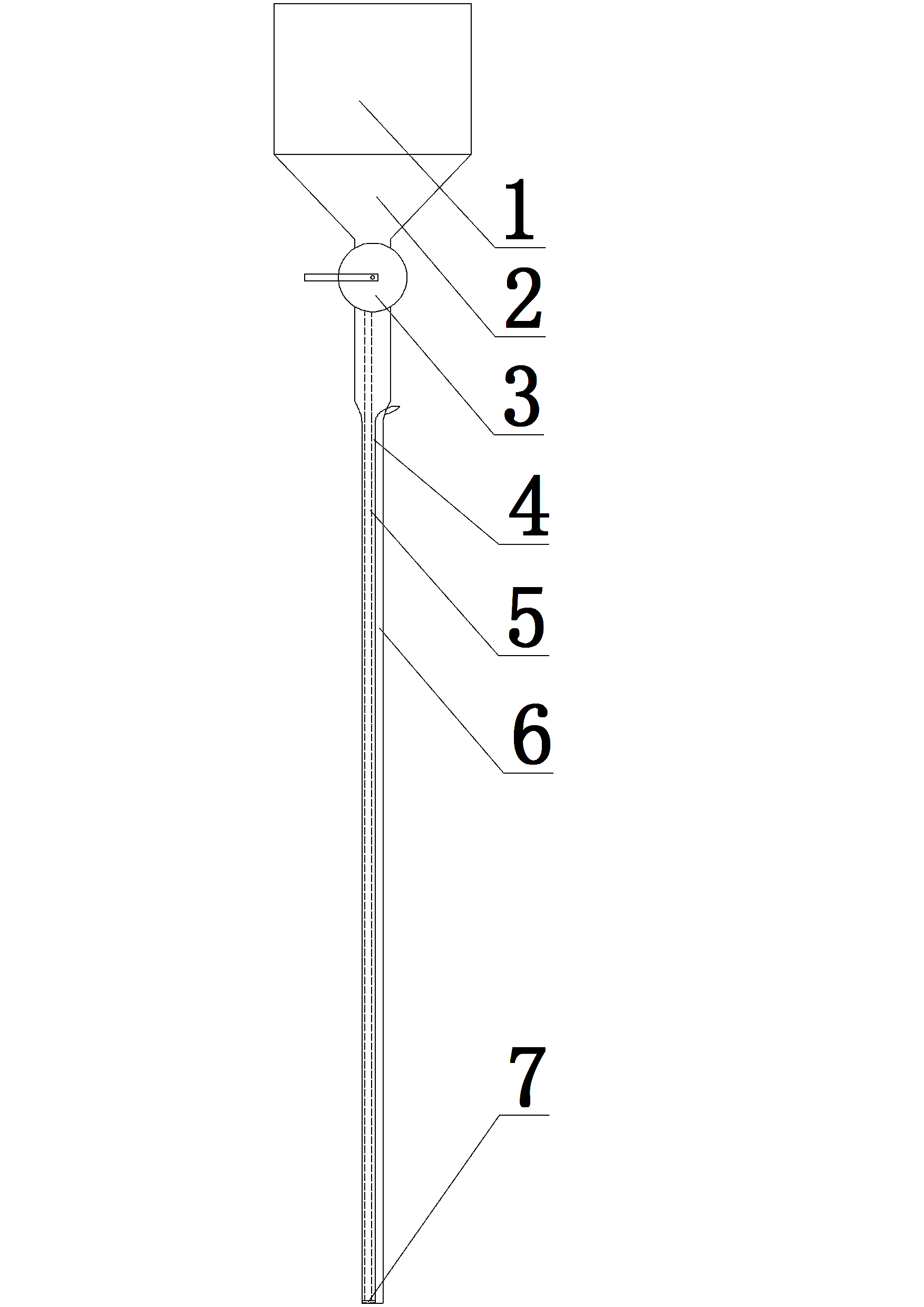

1为现有技术结构示意图;

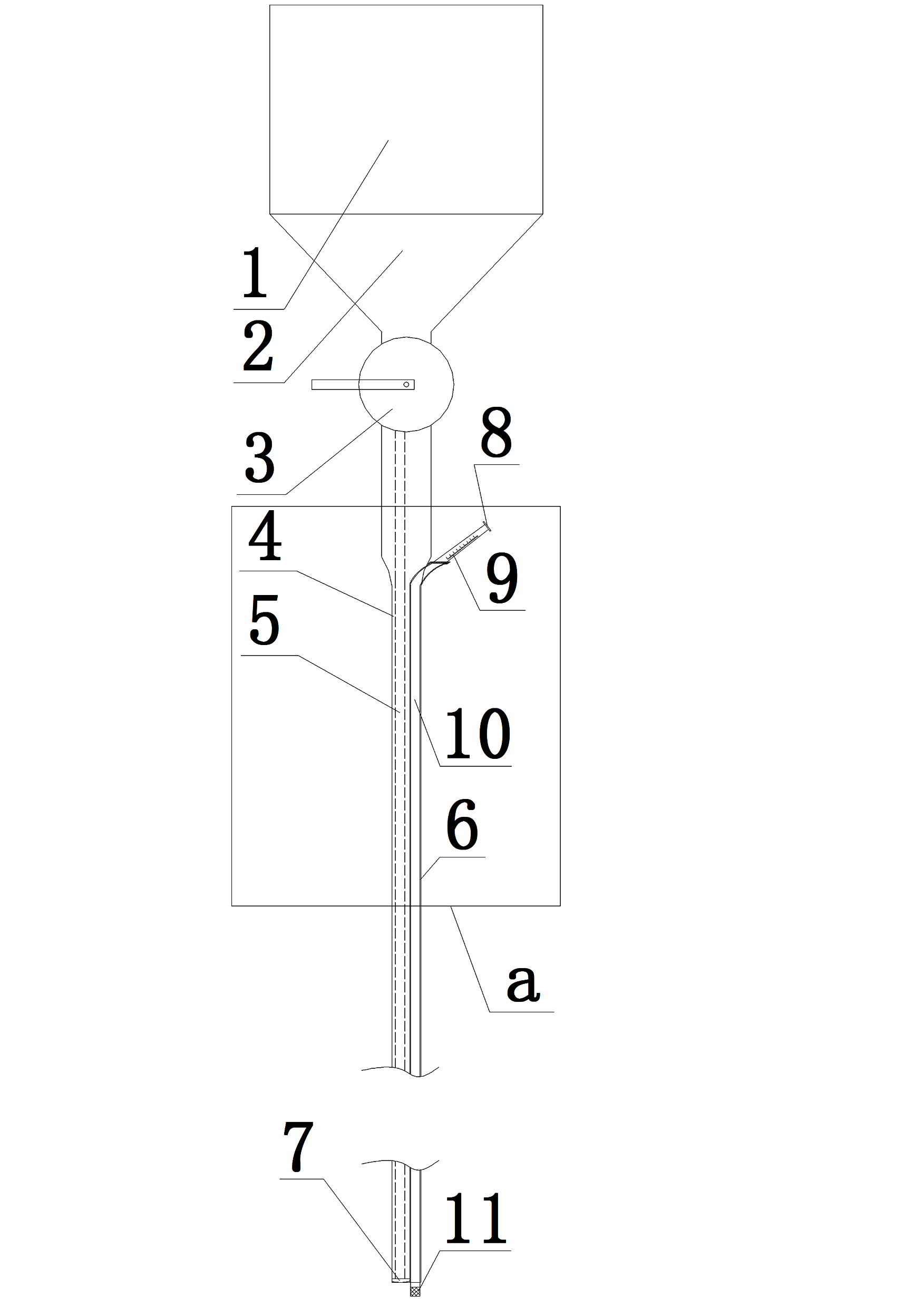

2为本实用新型的结构示意图;

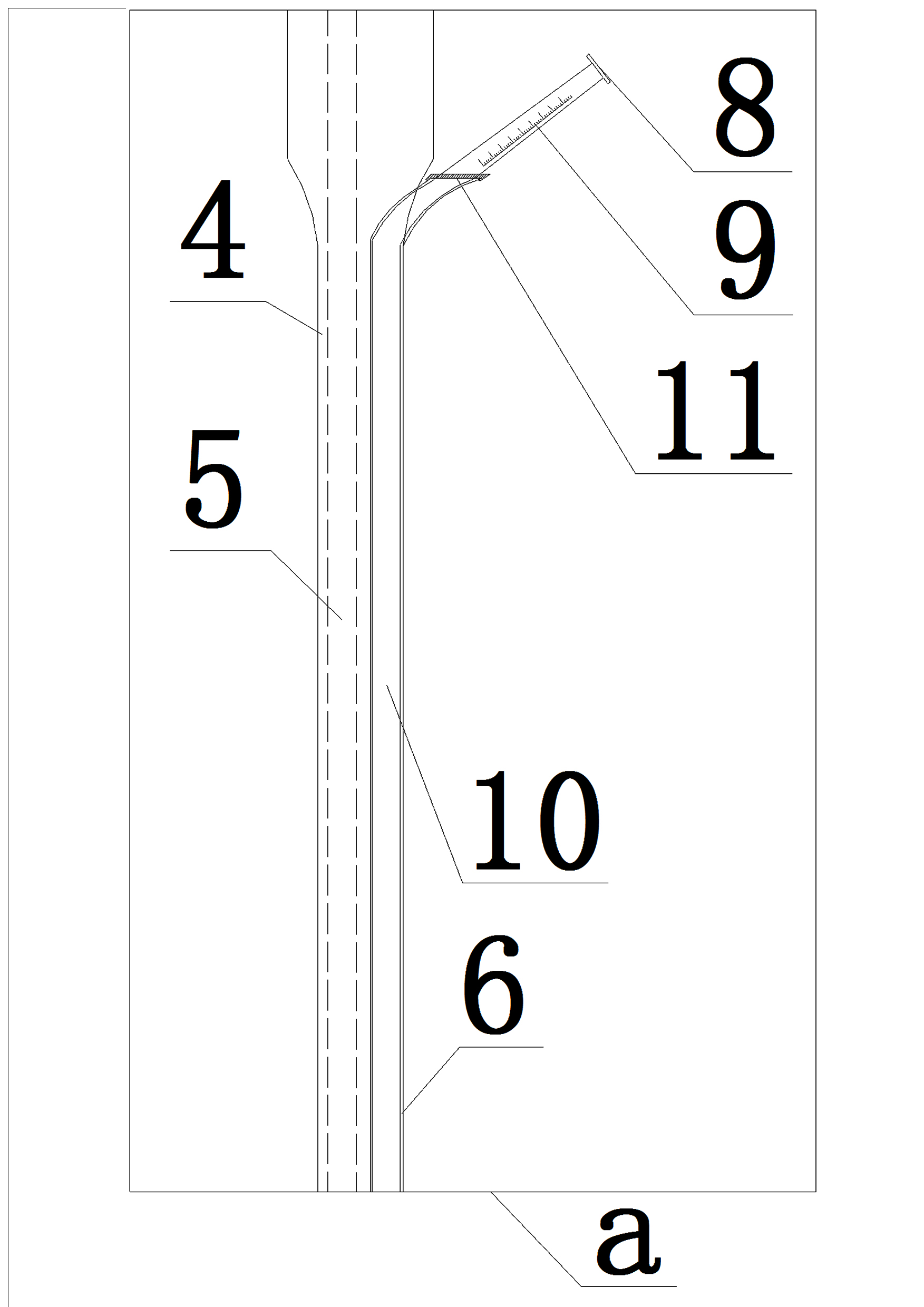

3为图2a处局部放大图。

图中为:显示仪1、固定支架2、调节阀3、纤维支气管镜线路插管4、纤维支气管镜线路5、侧管路插管6、探头7、药物注射装置连接头8、长度刻度尺9、药物输送管10、固定卡帽11

具体实施方式

下面结合附图,对本实用新型做进一步的说明:

如图1-3所示,便于药物输送用纤维支气管镜,包括显示仪1,固定在显示仪1下方的固定支架2,固定支架2下方设置有调节阀3,调节阀3下方固定连接软性插管,所述的软性插管内分为纤维支气管镜线路插管4和侧管路插管6;所述的纤维支气管镜线路插管内设置有纤维支气管镜线路5,纤维支气管镜线路5一端与显示仪1连接,另一端连接设置在纤维支气管镜线路插管4前端的探头7,其特征在于:所述的侧管路插管6内设置有可以进行活动伸缩的药物输送管10,所述的药物输送管10的前端设置有药物雾化喷头11

所述的药物输送管10的尾端设置有药物注射装置连接头8,靠近药物注射装置连接头8处的管壁上设置有长度刻度尺9

所述的药物注射装置连接头8的直径大于侧管路插管6的直径;

所述的药物输送管10的尾端管壁上设置有固定卡帽11

所述的固定卡帽11为内置螺纹,与侧管路插管尾端的外置螺纹连接固定;

所述的固定卡帽11的内部为弹性锥形结构,通过与侧管路插管尾端的外置螺纹连的紧固咬合深入,对于药物输送管10的紧固缩紧度增强。

使用时,当纤支镜插入预设深度而无法继续插入时,然后将侧管路插管经侧管路尾端插入,然后进侧管路插管前端伸出,侧视观察侧管路插管尾端的刻度尺深入情况,进一步精准得出侧管路插管前端药物雾化喷头伸出纤支镜前端的长度,同时借助纤支镜的探头观察药物雾化喷头深入部位,当达到用药部位处或最佳接近处时,在侧管路插管尾端连接药物注射装置,然后药物经侧管路插管内输入,而后经药物雾化喷头处喷向用药处,实现了近距离对用药处的精准用药,同时雾化后的药物可以被用药处第一时间快速吸收并发挥药效作用,较传统的侧管路用药方式,用药部位精准度高,且雾化后的药物比传统的液体滴入吸收性更好,且药物第一时间发送疗效,能够便于及时检查治疗。

本实用新型结构简单,操作使用方便,在不改变原有价格昂贵且精密程度比较高的纤支镜结构的情况下,通过在侧管路内插入前端带有药物雾化喷头的侧管路插管,同时在侧管路插管尾端管壁上设置有刻度尺,可以实现将需要输入治疗部位的药物尤其是 带有腐蚀性的麻醉药物等直接在用药部分附近进行雾化喷出,增加了患处的药物快速吸收性, 能够第一时间发生药物疗效,同时侧管路插管的可伸缩性及带有刻度的精准深入调节,大大提高了药物投放的精准性和用药部位的精准性。

以上实施例仅用于说明本实用新型的优选实施方式,但本实用新型并不限于上述实施方式,在所述领域普通技术人员所具备的知识范围内,本实用新型的精神和原则之内所作的任何修改、等同替代和改进等,其均应涵盖在本实用新型请求保护的技术方案范围之内。



作品科技含量及创新亮点:

本作品结构简单,操作方便,在不改变原由价格昂贵且精密程度比较高的纤支镜结构的情况下,通过在侧管路内插入前端带有药品雾化喷头的引导管,同时在管壁上设置有刻度尺,可以实现药品喷洒的可视化。

作品应用价值及意义:

增加了药品的喷洒面积,提高了吸收速度,带有刻度的引导管实现了插入深度的精准调节,提高了药物投放的准确度,避免的了对纤支镜的腐蚀,增加了麻醉插管的舒适度。

作品材料经费预算:

15万
