一种多功能的震手套
  • 发明人:刘晓俊 关月英
  • 单 位:安阳市第二人民医院
  • 类 别:护理类
 权利要求书

1. 一种多功能约束手套,包括手套本体,其特征在于:所述手套本体由下方的手心层及上方的手背层从左右两侧连接而成,所述手心层为平板层,所述手背层为向上凸起的拱形层,手心层与手背层之间形成手部容纳空间,所述手心层至少包括三层结构,三层结构由上至下分别为手心层衬里、防抓板及手心层外衬,所述手套本体的前方设置有指端开口,指端开口上设置有用于开闭指端开口的拉链,手套本体左右两侧对称设置有缚手带,手套本体的后方设置有置腕部,置腕部前端与手套本体连接,置腕部的后端设置有手部进口,所述手套本体靠近置腕部的上方开设有弹性网帽观察窗,置腕部固定设置有紧固耳,紧固耳内侧及置腕部上侧设置有相互配合的魔术贴,所述紧固耳上设置有腕部约束系带。

2. 根据权利要求1所述的一种多功能约束手套,其特征在于:所述指端开口为向后弯曲的弧形开口。

3. 根据权利要求1所述的一种多功能约束手套,其特征在于:所述置腕部设置有腕部缓冲层,所述腕部缓冲层由柔性材料制成。

4. 根据权利要求1所述的一种多功能约束手套,其特征在于:所述置腕部上设置有用于将多功能约束手套固定在外物上的约束带。

5. 根据权利要求1所述的一种多功能约束手套,其特征在于:所述手背层内部设置有柔性缓冲层。



































一种多功能约束手套

技术领域

[0001] 本实用新型涉及一种手套,特别是一种多功能约束手套,属于医疗辅助器械技术领域。

背景技术

[0002] 在临床治疗中,特别是神经内科临床实践中,经常会遇到一些危重患者处于意识障碍、烦躁或无自控能力状态,在救助过程中,需要对其手部状态进行约束,以便于输液等治疗顺利进行,并且防止患者出现拨管、伤人等情况发生。传统的约束行为一般是采用约束带将患者的双手绑缚在床帮等固定位置,这种约束方式简单粗暴,不仅不易为患者及家属接受,而且无法限定患者手部的运动,往往会造成跑针及手部挣脱的现象,甚至会因手部绑缚过紧对患者造成压迫性损伤,也不利于医护人员采取诊疗行动。

发明内容

[0003] 本实用新型的目的在于:提供一种多功能约束手套,可以方便有效的约束患者的手部运动,防止医疗器械意外脱落、患者伤人等意外发生,并且增加患者舒适度,利于患者配合治疗。

[0004] 为实现以上目的,本实用新型采用的技术方案为: 一种多功能约束手套,包括手套本体,所述手套本体由下方的手心层及上方的手背层从左右两侧连接而成,所述手心层为平板层,所述手背层为向上凸起的拱形层,手心层与手背层之间形成手部容纳空间,所述手心层至少包括三层结构,三层结构由上至下分别为手心层衬里、防抓板及手心层外衬,所述手套本体的前方设置有指端开口,指端开口上设置有用于开闭指端开口的拉链,手套本体左右两侧对称设置有缚手带,手套本体的后方设置有置腕部,置腕部前端与手套本体连接,置腕部的后端设置有手部进口,所述手套本体靠近置腕部的上方开设有弹性网帽观察窗,置腕部固定设置有紧固耳,紧固耳内侧及置腕部上侧设置有相互配合的魔力贴,所述紧固耳上设置有腕部约束系带;进一步的,所述指端开口为向后弯曲的弧形开口;进一步的,所述置腕部设置有腕部缓冲层,所述腕部缓冲层由柔性材料制成;进一步的,所述置腕部上设置有用于将多功能约束手套固定在外物上的约束带;进一步的,所述手背层内部设置有柔性材料层。

[0005] 本实用新型的积极有益技术效果在于:本实用新型通过设置紧固耳、腕部约束系带、缚手带可以保持患者手部的约束程度,腕部缓冲层及手背层内部的柔性材料层可以确保患者的舒适度,弹性网帽观察窗及指端的弧形开口可以方便医护人员的诊疗操作,相对于传统的约束带方式增加了安全性及舒适度,保证了医护质量。

附图说明

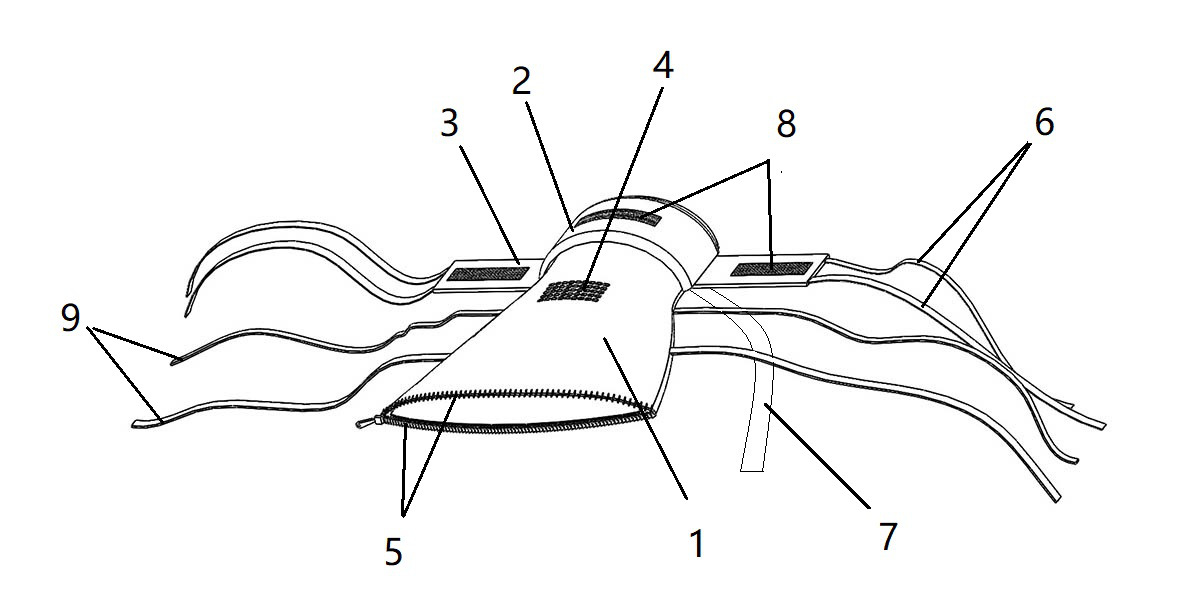

[0006] 1为本实用新型一个实施例的结构示意图。

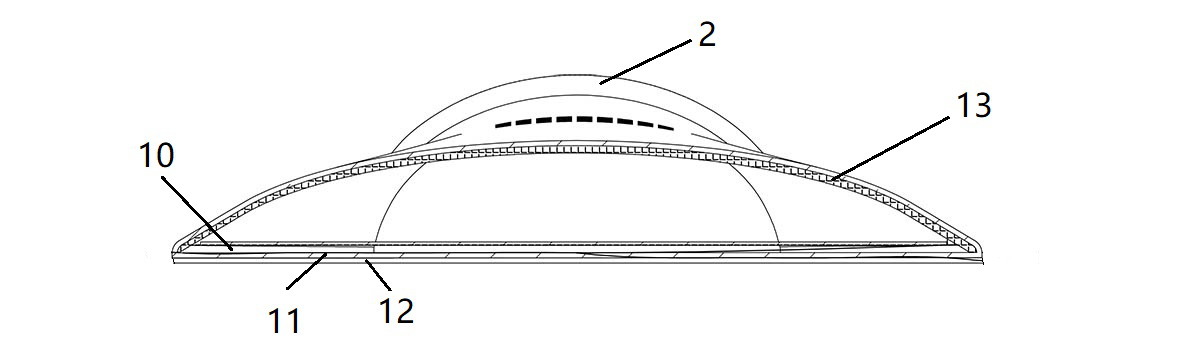

[0007] 2为本实用新型一个实施例手套本体的剖面示意图。

具体实施方式

[0008] 为了更充分的解释本实用新型的实施,以下提供本实用新型的实施实例,这些实施实例仅仅是对本实用新型的阐述,不限制本实用新型的范围。

[0009] 在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示及穿戴时的方位或位置关系,在穿戴时,手指端的方向为前方,腕部的方向为后方,这些位置关系仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的部件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

[0010] 结合附图对本实用新型进一步详细的解释,附图中标记为:1. 手套本体;2. 置腕部;3. 紧固耳;4. 弹性网帽观察窗;5. 拉链;6. 腕部约束系带;7. 约束带;8. 魔术贴;9. 缚手带;10. 手心层衬里;11. 防抓板;12. 手心层外衬;13. 柔性缓冲层。

[0011] 如图所示: 一种多功能约束手套,包括手套本体1,手套本体由下方的手心层及上方的手背层从左右两侧连接而成,连接方式可以采用缝合或魔术贴粘贴等方式,手心层为平板状,手背层为向上凸起的拱形层,手心层与手背层之间形成手部容纳空间,本实施例中手心层结构由上至下分别为手心层衬里10、防抓板11及手心层外衬12,手心层衬里由于贴合皮肤,因此由棉质或无纺布材料制成,防抓板可以使患者手指具有一定的活动空间,但又不至于抓扯到手套本体,防止挣脱,在手套本体的前方设置有向后弯曲的弧形指端开口,弧形指端开口可以在需要对患者手指夹持血氧饱合度或脉搏传感器时将手背侧向后翻转,便于操作,指端开口上设置有用于开闭指端开口的拉链5,拉链可以闭合指端开口,保持患者手部温度,增加舒适度,本实施例在手套本体上对称设置有四条缚手带9,在使用时,将缚手带缠绕手套本体后系紧,可以进一步限制患者手部的动作,在手背层内部设置有柔性缓冲层13,柔性缓冲层可以为海绵或丝绵等柔软材料,防止缠紧的缚手带对患者的手部造成伤害;在手套本体的后方设置有置腕部2,置腕部前端与手套本体连接,置腕部的后端设置有手部进口,患者的手部通过手部进口进入约束手套内,本实施例中手套本体靠近置腕部的上方开设有弹性网帽观察窗4,弹性网帽观察窗贯穿整个手背层,可以观察到患者手部血管情况,在输液时可以通过弹性网帽观察窗协助医护人员观察输液针的情况,本实施例在置腕部左右对称固定设置有两个紧固耳3,紧固耳内侧及置腕部上侧设置有相互配合的魔术贴8,两个紧固耳上分别设置有两条腕部约束系带6,在使用中腕部约束系带绕过置腕部系紧,可以防止患者的手从约束手套中挣脱;在置腕部设置有由柔性材料制成的腕部缓冲层,柔性材料可以由海绵、丝绵等材料制成,腕部缓冲层可以保护患者的腕部,防止腕部约束系带对病人造成压迫性损伤,在置腕部上设置有用于将多功能约束手套固定在外物上的约束带,约束带可以将神智不清患者的手部位置固定,便于诊疗。

[0012] 在详细说明本实用新型的实施方式之后,熟悉该项技术的人士可清楚地了解,在不脱离上述申请专利范围与精神下可进行各种变化与修改,凡依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰,均属于本实用新型技术方案的范围,且本实用新型亦不受限于说明书中所举实例的实施方式。



















说明书附图:






作品科技合量及创新亮点:本实用新型场过设置为因年,前部约束系带。而手带可以保持患者手部的约束程度。前部级冲层及手背层内部的柔性材料层可以确保患者的舒适度,弹性网帽观照窗及指端的预形开口可以方很医护人员的论行操作,相对于传统的约束能力式增加了安全性反舒适度,保证了医护质量,

  作品应用价值及意义:提供一种多功能约束手套。可以方便有效的的约束患者的手部运动,防止医疗器械意外脱落。患者情人等意外发生,方便诊疗活动,井且增加患者舒适度,利于患者配合治疗。

  作品材料经费预算,40-60元
