技术领域

[0001] 本实用新型涉及医疗器械领域，特别是一种引流管与皮肤切口之间渗出的引流液收集器。

背景技术

[0002]  胸、腹、盆腔手术后，通常需在胸、腹、盆腔留置引流管，以便将患者胸腔、腹腔、盆腔内的积液及时排出。当引流管留置一定时间后，常因术后胸、腹、盆腔积液过多，压力过大而造成切口渗液，污染患者被服，延长伤口愈合时间，增加伤口感染几率、患者的痛苦、医护更换伤口敷料次数、医疗费用，影响患者舒适度，因此有必要对现有技术加以改进。

实用新型内容

[0003] 为解决上述问题，本实用新型提供一种负压引流收集器。

[0004]本实用新型通过下列技术方案完成：

负压引流液收集器本体包括带有椭圆形吸盘的漏斗式收集器、延长管、负压引流装置。椭圆形吸盘背面带有与吸盘同等大小的黏胶带，黏贴于切口周围皮肤，内径口可以根据皮肤切口大小进行裁剪，漏斗式收集器部设置有延长管，留置好的盆、腹腔引流管放置于漏斗式收集器内的延长管中。所述带有螺纹接口的延长管的下端连接负压引流装置。所述负压引流装置为一次性负压引流装置，内部设有弹簧，上端有两个管口，分别与延长管匹配和用于注入和排气的排气阀，负压引流装置底部设置开口且为十字阀。

[0005]延长管与漏斗式收集袋接口处设置有三向瓣膜，防止引流液返流。

[0006]延长管设置有引流开关夹。

[0007]椭圆形吸盘由上到下分为三层，依次为无纺布、胶质层、隔离层。椭圆形吸盘设有不同直径大小，根据切口的大小裁剪所需。

[0008]负压引流装置材质为柔性透明袋体，并有刻度显示。

[0009]本实用新型具有下列优点和效果：采用上述方案，可在进行胸、腹、盆腔正常引流的同时，通过袋体方便对皮肤切口与引流管之间的渗出液进行自动负压收集，有效防止返流、防止渗液对切口及其他部位的污染刺激，不仅保护了切口，而且减少医护人员频繁更换切口敷料，保持了床单位的清洁干燥，减少了医护工作量，提高了患者的舒适度，降低医疗费用，有效地提高患者满意度。还可以解决患者腹部多根引流管、多个引流袋，收纳为一个引流袋的难题。实为一种理想的引流液收集装置，值得临床推广和使用。

附图说明

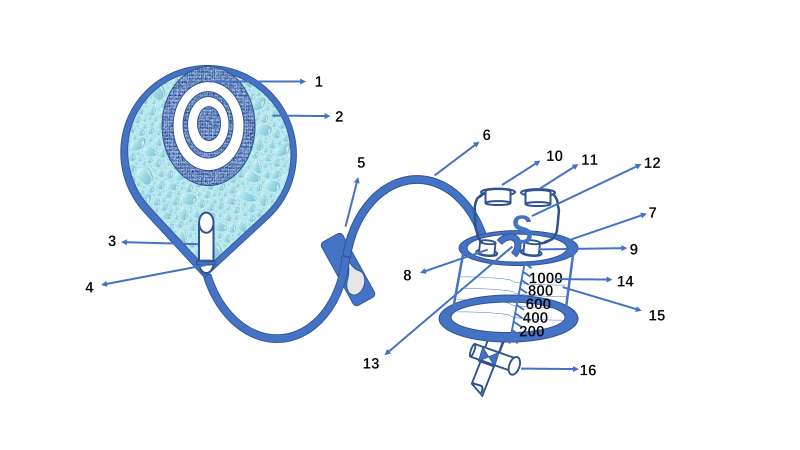

[0010]下图为实用新型的结构示意图

图中标记：1、椭圆形吸盘2、漏斗式收集袋3、延长管4、三向瓣膜5、夹子6、引流管7、圆形压缩引流袋8、注入孔9、排气孔 10、11、孔盖 12、S挂钩13、提拉环14、刻度线15、弹簧16、十字阀

作品应用价值及意义：适用于所有胸、腹、盆腔手术后留置引流管者，在进行胸、腹、盆腔正常引流的同时，通过袋体方便对皮肤切口与引流管之间的渗出液进行自动负压收集，有效防止返流、防止渗液对切口及其他部位的污染刺激，不仅保护了切口，而且无需医护人员频繁更换切口敷料、床单位，减少了医护工作量，提高了患者的舒适度，降低医疗费用，有效地提高患者满意度。

作品材料经费预算：本装置为一种理想的引流液收集装置，值得临床推广和使用，材料预算在20—30元之间
