1. 一种注食器，其特征在于，包括食物容器和与其连通的食物输送管道，所述食物容器上具有一用于注入食物的入口，所述食物容器和食物输送管道均透明；在所述食物容器和食物输送管道上设置有总刻度线，所述总刻度线由所述食物输送管道尾部开始一直标注到所述食物容器上部，以用于指示所述食物容器和食物输送管道中食物的总量；在所述食物容器上还设置有分刻度线，所述分刻度线由所述食物容器的下部标注到上部，以用于指示所述食物容器中食物的量。

2. 根据权利要求1所述的注食器，其特征在于，所述食物输送管道包括竖直管道部和水平管道部，所述竖直管道部的顶端连通到所述食物容器底端，所述水平管道部由前至后逐渐收窄。

3. 根据权利要求2所述的注食器，其特征在于，在所述竖直管道部上设置有一用于控制食物流速的节流阀。

4. 根据权利要求3所述的注食器，其特征在于，所述食物容器为软质空心球体。

5. 根据权利要求4所述的注食器，其特征在于，所述水平管道部的末端设置为软质鸭嘴口。

6. 根据权利要求5所述的注食器，其特征在于，所述食物容器以及所述食物输送管道均为食品级材质。

7. 根据权利要求6所述的注食器，其特征在于，所述食物容器以及所述鸭嘴口的材质为乳胶。

8. 根据权利要求1-7任一项所述的注食器，其特征在于，所述食物容器设置有与所述入口对应的塞子，所述入口的内周壁设有内螺纹，所述塞子外周壁上设有对应的外螺纹。

9. 根据权利要求8所述的注食器，其特征在于，所述注食器还匹配设置有用于向所述入口注入食物的漏斗，且在所述漏斗中设置有滤网。

10. 根据权利要求9所述的注食器，其特征在于，所述注食器的容量为30ml。

一种注食器

技术领域

本实用新型涉及医疗康复器械技术领域，特别是涉及一种注食器。

背景技术

鼻唇畸形是一种鼻子或嘴唇与正常形状不一致的病症，其病因有家族遗传的，有外伤造成的，也有医源性所致。其中，鼻子畸形其常见特点是具有较大的上颌骨额突，且两侧鼻外侧壁的位置相距过远，在中线结合的的是宽而平的骨板及纤维组织，外观鼻梁宽阔，形似蛙鼻，而嘴唇畸形病症中最常见的是兔唇，面部器官与正常形状的差别给患者造成较大心里负担，进行鼻唇畸形术能有效矫正鼻子、嘴唇形状。

但是，患者进行鼻唇畸形术后，在一段时间内会给生活带来较大不便，特别是饮食不便，需要特殊的饮食器材辅助进食，现有的辅助进食器材设计不够人性化，患者在通过辅助进食器材饮食时会存在辅助进食器材与患者口腔接触而造成过于牵拉周围皮肤肌肉组织，进一步导致手术切口裂开，甚至发生切口疤痕增生或挛缩畸形的现象。另外，现有的辅助进食器材不能控制每一次进食的量，如果一次进食过多会使患者来不及吞咽，甚至造成打喷嚏而伤害到伤口。因此，有必要设计一种人性化的、不会对患者带来二次伤害的辅助饮食器材。

实用新型内容

本实用新型主要解决的技术问题是提供一种注食器，解决现有技术中的辅助进食器材设计不够人性化、容易造成手术伤口开裂、不能控制进食量的技术问题。

为解决上述技术问题，本实用新型采用的技术方案是：

提供一种注食器，包括食物容器和与其连通的食物输送管道，该食物容器上具有一用于注入食物的入口，该食物容器和食物输送管道均透明；在该食物容器和食物输送管道上设置有总刻度线，该总刻度线由该食物输送管道尾部开始一直标注到该食物容器上部，以用于指示该食物容器和食物输送管道中食物的总量；在该食物容器上还设置有分刻度线，该分刻度线由该食物容器的下部标注到上部，以用于指示该食物容器中食物的量。

优选的，该食物输送管道包括竖直管道部和水平管道部，该竖直管道部的顶端连通到该食物容器底端，该水平管道部由前至后逐渐收窄。

优选的，在该竖直管道部上设置有一用于控制食物流速的节流阀。

优选的，该食物容器为软质空心球体。

优选的，该水平管道部的末端设置为软质鸭嘴口。

优选的，该食物容器以及该食物输送管道均为食品级材质。

优选的，该食物容器以及该鸭嘴口的材质为乳胶。

优选的，该食物容器设置有与该入口对应的塞子，该入口的内周壁设有内螺纹，该塞子外周壁上设有对应的外螺纹。

优选的，该注食器还匹配设置有用于向该入口注入食物的漏斗，且在该漏斗中设置有滤网。

优选的，该注食器的容量为30ml。

本实用新型的有益效果是：

（1）该注食器能够控制每一次的进食量，实现精准进食。本实用新型提供的注食器包括食物容器和与其连通的食物输送管道，食物容器上具有一用于注入食物的入口，食物容器和食物输送管道均透明；在食物容器和食物输送管道上设置有总刻度线，总刻度线由食物输送管道尾部开始一直标注到食物容器上部，以用于指示食物容器和食物输送管道中食物的总量；在食物容器上还设置有分刻度线，分刻度线由食物容器的下部标注到上部，以用于指示食物容器中食物的量。通过分刻度与总刻度之差，能够掌握每一次的进食量。

（2）人性化设计，不会对患者伤口造成伤害。食物容器和鸭嘴口的材质为乳胶，均为软质，不会与患者口腔硬接触，且鸭嘴口形状的出口更方便患者进食，不会发生手术伤口因为触碰而开裂的现象。

（3）安全卫生，该注食器的材质均为食品级，食物与其接触不会对人体产生危害。

附图说明

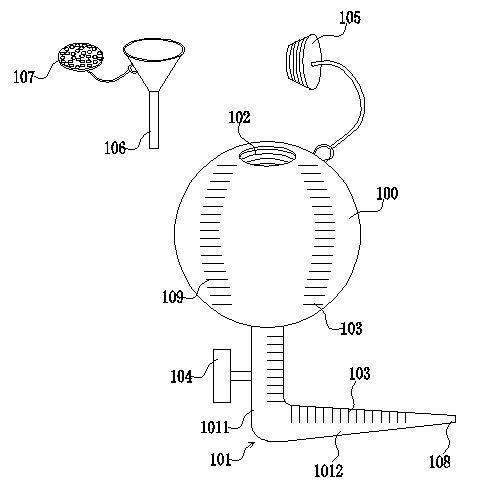

图1是本实用新型注食器实施例1的结构示意图。

图中各标号示意为：食物容器100、食物输送管道101、竖直管道部1011、水平管道部1012、入口102、总刻度线103、节流阀104、塞子105、漏斗106、滤网107、鸭嘴口108、分刻度线109。

具体实施方式

下面结合附图，对本实用新型的各实施例进行详细说明。

需要说明的是，对于说明书中的各器件，如无特别强调，则均为本领域常规零部件。

实施例1

请参阅图1。如图1所示，本实用新型实施例提供的注食器包括食物容器100和与其连通的食物输送管道101，食物容器100上具有一用于注入食物的入口102；在食物容器100和食物输送管道101上设置有总刻度线103，总刻度线103由食物输送管道101尾部开始一直标注到食物容器100上部，以用于指示该食物容器100和食物输送管道101中食物的总量；在食物容器100上还设置有分刻度线109，分刻度线109由食物容器100的下部标注到上部，以用于指示食物容器100中食物的量，该食物容器100和食物输送管道101均透明，便于看清楚刻度线。

该食物容器100的容量为30ml，即分刻度线109在食物容器100下部标注到上部后，在食物容器100最上一道刻度线标注为30ml。这里，分刻度线109仅用于指示食物容器100中食物的量，总刻度线103用于指示食物容器100和食物输送管道101中食物的总量。

食物输送管道101包括竖直管道部1011和水平管道部1012，竖直管道部1011的顶端连通到食物容器100底端，水平管道部1012由前至后逐渐收窄，水平管道部1012的末端设置为软质鸭嘴口108，鸭嘴口108的末端为扁平状，便于食物均匀分布到口腔内，便于吞咽，可避免患者过度张口。

在竖直管道部1011上设置有一用于控制食物流速的节流阀104，节流阀104内部是两个相套设的空心球，利用空心球的错位来调节流速大小。在节流阀104关闭时，食物没有流入食物输送管道101，因此可以通过分刻度线109掌握注入食物容器100中食物的量，进而掌握进食量，在节流阀104打开进食时，可以通过分刻度线109指示的食物量减去总刻度线103指示的食物量，得到患者一口的进食量，防止患者一次进入较多食物。

食物容器100为软质空心球体，食物容器100以及食物输送管道101均为食品级材质，其中，食物容器100以及鸭嘴口108的材质为乳胶。软质的食物容器100一方面可以加压使食物顺利入口，另一方面也可以在清洗时给压，清洗该注食器内部的饭渍。

进一步的，食物容器100设置有与入口102对应的塞子105，入口102的内周壁设有内螺纹，塞子105外周壁上设有对应的外螺纹，在不使用时，通过塞子105盖住入口102，防止灰层落入。在食物容器100上设置一耳环，并通过细绳将塞子105拴在食物容器100的耳环上，以免塞子105在使用过程中丢失。

该注食器还匹配设置有用于向入口102注入食物的漏斗106，且在漏斗106中设置有滤网107，滤网107起过滤作用，可用于过滤食物中的残渣，适于无渣流质饮食的患者。在漏斗106的外壁上设置有耳环，通过细绳将滤网107拴在漏斗106的耳环上，防止滤网107丢失。

需要说明的是，本实用新型注食器不限于鼻子畸形术患者使用，对于各种手术后需要进食流质饮食病人均可以使用，且还可以用于老人护理、小儿喂食等。

基于以上实施例，本实用新型注食器可用于流质饮食患者，可以有效计算食物进入量，也可以减少其他喂食器具（如勺子）为患者带来的损伤，为流质饮食患者提供安全方便的进食方式。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均包括在本实用新型的专利保护范围内。

图1
