1.一种自带剪刀的利器盒,包括左盒体(1)、剪刀(2)和右盒体(3),其特征在于:所述剪刀(2)的两个施力端部均通过转动轴(4)分别与左盒体(1)和右盒体(3)相连接,且所述左盒体(1)和右盒体(3)上分别设置有与转动轴(4)相对应的第一制动开关(101)和第二制动开关(301);
所述左盒体(1)和右盒体(3)的内部分别开设有与剪刀(2)相对应的第一收纳槽(102)和第二收纳槽(302);
所述右盒体(3)的两端均开设有卡槽(303),所述左盒体(1)的两端均固定连接有柔性丝带(103),且每个柔性丝带(103)上均固定连接有与卡槽(303)相对应的卡块(104),所述左盒体(1)和右盒体(3)远离剪刀(2)的一侧面均固定连接有呈圆弧状的限位环(5);
所述剪刀(2)通过支撑轴(6)与位于剪刀(2)正下方的收纳盒(7)固定相连,所述收纳盒(7)的顶部设置有收纳口(701),且所述收纳盒(7)的一侧面开设有矩形通孔,该矩形通孔上通过合页(702)铰接有盖板(703),所述盖板(703)的下部通过卡扣(704)与收纳盒(7)的外壁卡接。
2.根据权利要求1所述的一种自带剪刀的利器盒,其特征在于:所述第一制动开关(101)和第二制动开关(301)均为制动螺栓,转动轴(4)为筒状结构,且转动轴(4)上开设有与制动螺栓相适配的制动螺孔。
3.根据权利要求1所述的一种自带剪刀的利器盒,其特征在于:所述第一收纳槽(102)和第二收纳槽(302)的内壁上均设置有聚丙烯薄膜。
4.根据权利要求1所述的一种自带剪刀的利器盒,其特征在于:所述收纳盒(7)的顶部分别留有与左盒体(1)和右盒体(3)相对应的缺口(705)。
5.根据权利要求1所述的一种自带剪刀的利器盒,其特征在于:所述收纳盒(7)顶部的收纳口(701)位于剪刀(2)的剪口的正下方。
一种自带剪刀的利器盒
技术领域
本实用新型涉及生活用具技术领域,具体为一种自带剪刀的利器盒。
背景技术
目前市场上的利器盒可收集注射器、输液器、一次性使用物品的针头;收集医用小玻璃制品、各类刀片、头皮针、缝合针等锐器;收集带血的整副注射器、输血器等接触血液的医用器材;产品采用新聚丙烯料,不含PVC,具有方便、安全、无毒,耐穿刺,不渗漏,易于高温焚烧。封闭后无法在不破坏的情况下打开。利器盒为一次性使用,按国家要求,规定在24小时内必须由医疗废物处置单位回收,在48小时内彻底安全焚化。在医疗工作中医护人员常接触医用剪刀,目前用于存放医用剪刀的利器盒具有使用起来不方便的缺点,影响医护人员的工作效率。
实用新型内容
本实用新型的目的在于提供一种自带剪刀的利器盒,具备使用方便的优点,解决了医护人员工作效率较低的问题。
为实现上述目的,本实用新型提供如下技术方案:一种自带剪刀的利器盒,包括左盒体、剪刀和右盒体,所述剪刀的两个施力端部均通过转动轴分别与左盒体和右盒体相连接,且所述左盒体和右盒体上分别设置有与转动轴相对应的第一制动开关和第二制动开关。
所述左盒体和右盒体的内部分别开设有与剪刀相对应的第一收纳槽和第二收纳槽。
所述右盒体的两端均开设有卡槽,所述左盒体的两端均固定连接有柔性丝带,且每个柔性丝带上均固定连接有与卡槽相对应的卡块,所述左盒体和右盒体远离剪刀的一侧面均固定连接有呈圆弧状的限位环。
所述剪刀通过支撑轴与位于剪刀正下方的收纳盒固定相连,所述收纳盒的顶部设置有收纳口,且所述收纳盒的一侧面开设有矩形通孔,该矩形通孔上通过合页铰接有盖板,所述盖板的下部通过卡扣与收纳盒的外壁卡接。
优选的,所述第一制动开关和第二制动开关均为制动螺栓,转动轴为筒状结构,且转动轴上开设有与制动螺栓相适配的制动螺孔。
优选的,所述第一收纳槽和第二收纳槽的内壁上均设置有聚丙烯薄膜。
优选的,收纳盒的顶部分别留有与左盒体和右盒体相对应的缺口。
优选的,收纳盒顶部的收纳口位于剪刀的剪口的正下方。
与现有技术相比,本实用新型的有益效果如下:
该自带剪刀的利器盒,具备使用方便的优点,能够提高医护人员的工作效率,解决了医护人员工作效率较低的问题。
附图说明

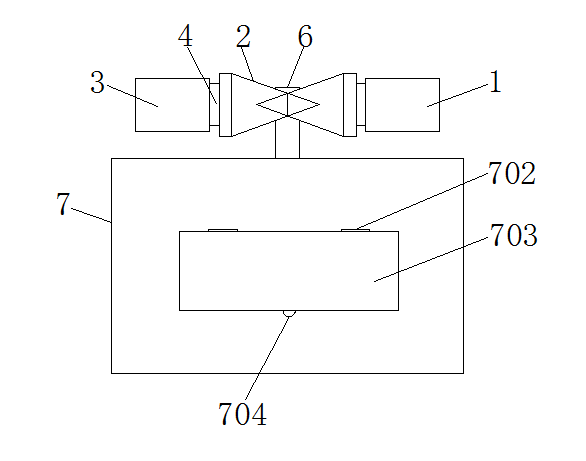

图1为本实用新型结构俯视图;
图2为本实用新型左盒体截面图;

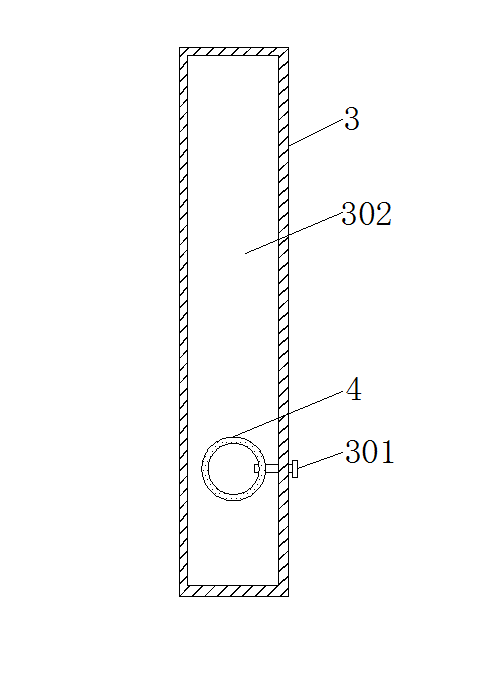

图3为本实用新型右盒体截面图;

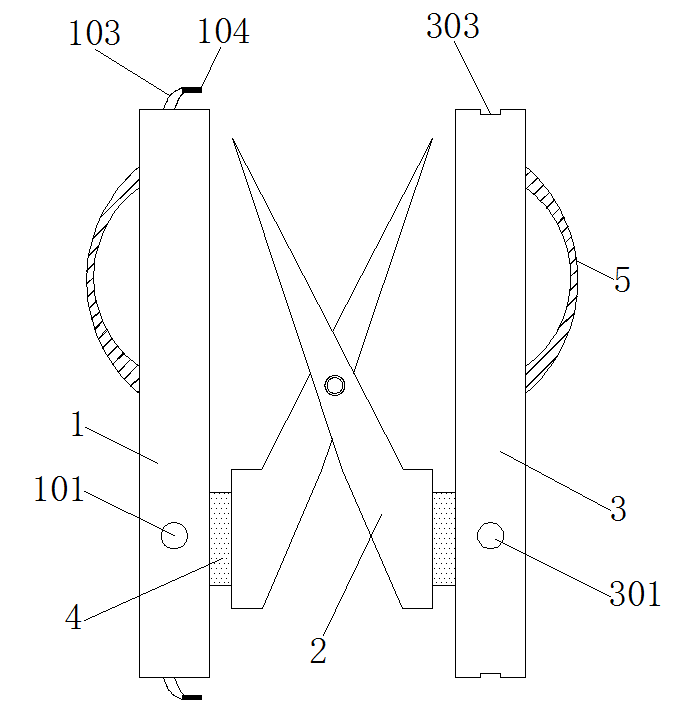

图4为本实用新型结构侧视图。
图中:1左盒体、101第一制动开关、102第一收纳槽、103柔性丝带、104卡块、2剪刀、3右盒体、301第二制动开关、302第二收纳槽、303卡槽、4转动轴、5限位环、6支撑轴、7收纳盒、701收纳口、702合页、703盖板、704卡扣、705缺口。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,一种自带剪刀的利器盒,包括左盒体1、剪刀2和右盒体3,剪刀2的两个施力端部均通过转动轴4分别与左盒体1和右盒体3相连接,转动轴4的一端与剪刀2的两个施力端为固定相连,转动轴4与左盒体1和右盒体3相连的一端为活动相连,且左盒体1和右盒体3上分别设置有与转动轴4相对应的第一制动开关101和第二制动开关301,第一制动开关101和第二制动开关301均为制动螺栓,转动轴4为筒状结构,且转动轴4上开设有与制动螺栓相适配的制动螺孔。
左盒体1和右盒体3的内部分别开设有与剪刀2相对应的第一收纳槽102和第二收纳槽302,第一收纳槽102和第二收纳槽302的内壁上均设置有聚丙烯薄膜,聚丙烯薄膜中的聚丙烯也包括丙烯与少量乙烯的共聚物在内,通常为半透明无色固体,无臭无毒,由于结构规整而高度结晶化,故熔点可高达167℃,耐热、耐腐蚀,制品可用蒸汽消毒是其突出优点,密度小,是最轻的通用塑料。
右盒体3的两端均开设有卡槽303,左盒体1的两端均固定连接有柔性丝带103,且每个柔性丝带103上均固定连接有与卡槽303相对应的卡块104,左盒体1和右盒体3可通过柔性丝带103、卡块104和卡槽303进行卡接,左盒体1和右盒体3远离剪刀2的一侧面均固定连接有呈圆弧状的限位环5,使用者的手可放入限位环5内,可增强其实用性,该自带剪刀的利器盒,具备使用方便的优点,能够提高医护人员的工作效率,解决了医护人员工作效率较低的问题。
剪刀2通过支撑轴6与位于剪刀2正下方的收纳盒7固定相连,收纳盒7的顶部设置有收纳口701,收纳盒7顶部的收纳口701位于剪刀2的剪口的正下方,且收纳盒7的一侧面开设有矩形通孔,该矩形通孔上通过合页702铰接有盖板703,盖板703的下部通过卡扣704与收纳盒7的外壁卡接,卡扣704包括公扣和母扣,其中公扣固定安装在盖板703上,母扣固定安装在收纳盒7的外壁上,收纳盒7的顶部分别留有与左盒体1和右盒体3相对应的缺口705。
使用时,左盒体1和右盒体3通过柔性丝带103、卡块104和卡槽303打开,将剪刀2从左盒体1和右盒体3的第一收纳槽102和第二收纳槽302内取出,打开第一制动开关101和第二制动开关301,即是将制动螺栓从转动轴4上的定位螺孔内拧出,左盒体1和右盒体3均通过转动轴4绕缺口705旋转180度,接着关闭第一制动开关101和第二制动开关301,即是将制动螺栓拧进转动轴4上的定位螺孔内,此时,左盒体1、剪刀2和右盒体3相互之间处于制动状态,然后使用者可通过对左盒体1和右盒体3施压力,来实用剪刀2进行剪取针头等利器的工作,剪刀2剪取的针头从收纳口701进入到收纳盒7内,也可通过打开盖板703,将收纳盒7内剪取得利器取出,比起现有的利器盒,使用起来非常方便。
不使用时,打开第一制动开关101和第二制动开关301,即是将制动螺栓从转动轴4上的定位螺孔内拧出,左盒体1和右盒体3均通过转动轴4绕缺口705旋转180度,将剪刀2收入左盒体1和右盒体3的第一收纳槽102和第二收纳槽302内,接着关闭第一制动开关101和第二制动开关301,即是将制动螺栓拧进转动轴4上的定位螺孔内,左后左盒体1和右盒体3通过柔性丝带103、卡块104和卡槽303进行闭合。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
图 1
图 2
图 3
图 4
作品科技含量及创新亮点:
自带剪刀的利器盒,将剪刀内置于利器盒内,降低了锐器损伤的风险。
作品应用价值及意义:
医务人员在处置医疗废物时,不需要再额外配置剪刀。使用自带剪刀的利器盒,可以降低职业暴漏发生的风险。
作品材料经费预算:
利器盒:4.2元
剪刀片:2.5元
