医用尿液收集装置
  • 发明人:崔璐璐
  • 单 位:郑州大学第一附属医院
  • 类 别:护理类
 医用尿液收集装置,包括安装板,安装板上开设有三个安装孔,三个安装孔沿左右方向并排设置,安装板上的三个安装孔内分别安装有前段收集管、中段收集管和末段收集管,前段收集管、中段收集管和末段收集管自左向右并排设置,前段收集管、中段收集管和末段收集管的底部均设有连接管;综上所述,本实用新型结构简单,设计合理,能够对尿液进行分段取样,实用性强

1、医用尿液收集装置,其特征在于:包括安装板,安装板上开设有三个安装孔,三个安装孔沿左右方向并排设置,安装板上的三个安装孔内分别安装有前段收集管、中段收集管和末段收集管,前段收集管、中段收集管和末段收集管自左向右并排设置,前段收集管、中段收集管和末段收集管的底部均设有连接管,连接管上设有开关阀,连接管的出液端设有盖帽;

安装板的右侧通过旋转连接件连接有手柄;旋转连接件包括定位插销和连接接头,连接接头固定在安装板的右侧,连接接头内开设有右侧敞口的第一插孔,手柄的端部插设在第一插孔内,手柄的端部开设有若干定位孔,若干定位孔沿圆周方向阵列布置,连接接头的顶部开设有第二插孔,第一插孔与第二插孔相互垂直设置且连通,定位插销包括手持部和销体部,定位插销的销体部自上而下插设在第二插孔内并伸入其中一个定位孔内,连接接头的顶部开设有两个圆孔,两个圆孔关于定位插销左右对称设置,两个圆孔内分别安装有弹簧,弹簧的一端连接在连接接头的圆孔内,弹簧的另一端连接在定位插销的手持部下表面。

2、根据权利要求1所述的医用尿液收集装置,其特征在于:前段收集管、中段收集管和末段收集管的顶部均为喇叭口状结构。

3、根据权利要求1所述的医用尿液收集装置,其特征在于:手柄的外表面设有防滑凸棱,手柄的末端设有挡板。

4、根据权利要求1所述的医用尿液收集装置,其特征在于:前段收集管、中段收集管和末段收集管的外表面均设有容积刻度线。


医用尿液收集装置

技术领域

本实用新型属于医疗器械技术领域,具体涉及一种医用尿液收集装置

背景技术

尿液一般分为前中末段尿,分别可以判断不同的病情或做不同的检查,如前段尿为红色,可能是尿道有损伤,中段尿一般用于做尿常规或尿培养,末段尿为红色,可能是膀胱出血。现在临床上一般采用一次性塑料尿杯收集尿液,尿杯为杯型结构,在使用时手持尿杯即可将尿液尿入尿杯后转移至标本管中;其次现有的尿杯只能够收集混合尿液或者前段尿液,不能单独收集各个阶段的尿液进行检测;现有技术中尿杯结构简单,容易造成细菌污染,使检测结果不准确,塑料结果容易变形,使尿液散落。

实用新型内容

本实用新型为了解决现有技术中的不足之处,提供一种使用方便、安全性高、可以对尿液进行分段收集的医用尿液收集装置。

为解决上述技术问题,本实用新型采用如下技术方案:医用尿液收集装置,包括安装板,安装板上开设有三个安装孔,三个安装孔沿左右方向并排设置,安装板上的三个安装孔内分别安装有前段收集管、中段收集管和末段收集管,前段收集管、中段收集管和末段收集管自左向右并排设置,前段收集管、中段收集管和末段收集管的底部均设有连接管,连接管上设有开关阀,连接管的出液端设有盖帽;

安装板的右侧通过旋转连接件连接有手柄;旋转连接件包括定位插销和连接接头,连接接头固定在安装板的右侧,连接接头内开设有右侧敞口的第一插孔,手柄的端部插设在第一插孔内,手柄的端部开设有若干定位孔,若干定位孔沿圆周方向阵列布置,连接接头的顶部开设有第二插孔,第一插孔与第二插孔相互垂直设置且连通,定位插销包括手持部和销体部,定位插销的销体部自上而下插设在第二插孔内并伸入其中一个定位孔内,连接接头的顶部开设有两个圆孔,两个圆孔关于定位插销左右对称设置,两个圆孔内分别安装有弹簧,弹簧的一端连接在连接接头的圆孔内,弹簧的另一端连接在定位插销的手持部下表面。

前段收集管、中段收集管和末段收集管的顶部均为喇叭口状结构。

手柄的外表面设有防滑凸棱,手柄的末端设有挡板。

前段收集管、中段收集管和末段收集管的外表面均设有容积刻度线。

采用上述技术方案,本实用新型具有以下有益效果:

1)、本实用新型具体在使用时,使用者通过旋转连接件旋转手柄,调整手柄与安装板之间的角度,以方便使用者操作,其中手柄旋转调整的步骤为:向上拔动定位插销的手持部,定位插销的销体从定位孔内脱出,然后旋转手柄,直至手柄与安装板呈合适角度,接着松开定位插销的手持部,在弹簧的作用下,定位插销的销体重新插入手柄端部的其中一个定位孔内,完成手柄的调节;之后使用者手持手柄,将前中末段尿液分别尿入前段收集管、中段收集管和末段收集管内,接着分别对前段收集管、中段收集管和末段收集管内的尿液进行收集,例如在对前段收集管内的尿液进行收集时,打开前段收集管底部连接管的盖帽,然后将尿液标本管连接在前段收集管底部的连接管上,打开开关阀,即可对前段收集管内的尿液进行收集取样;

2)、本实用新型的手柄与安装板之间的角度通过旋转连接件进行调节,可以方便使用者收集尿液;

3)、本实用新型采用前段收集管、中段收集管和末段收集管对尿液进行分段取样,方便对各个阶段的尿液进行检测,准确性高;

4)、本实用新型在手柄上设置防滑凸棱以及挡板,使用者可以更好地握持手柄;

5)、前段收集管、中段收集管和末段收集管的顶部均为喇叭口状结构,喇叭口状结构可以扩大收集的范围。

综上所述,本实用新型结构简单,设计合理,能够对尿液进行分段取样,实用性强

附图说明

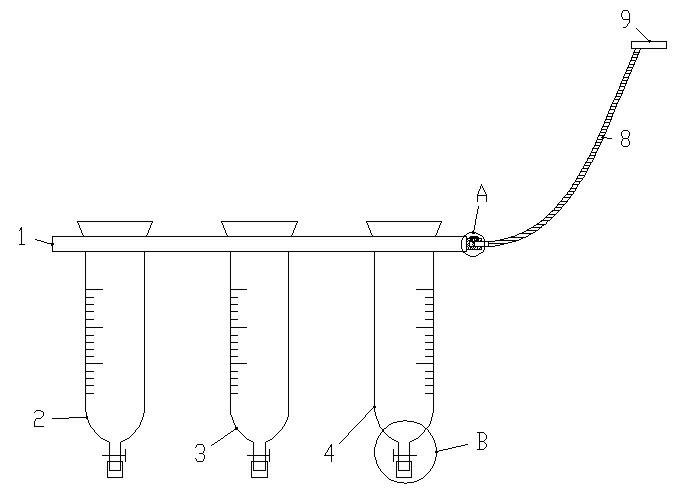

1是本实用新型的结构示意图;

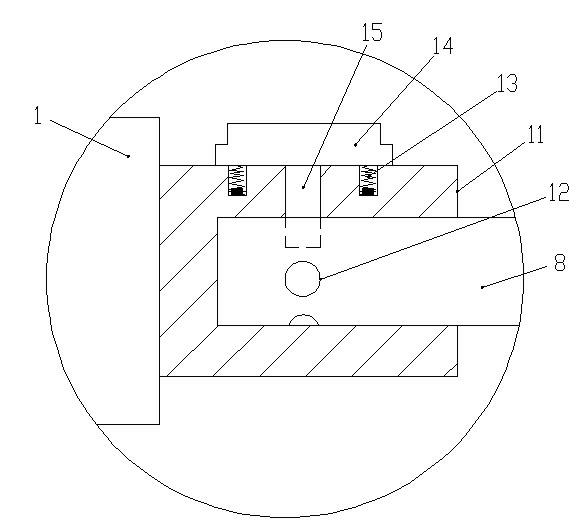

2是图1中A处的放大图;

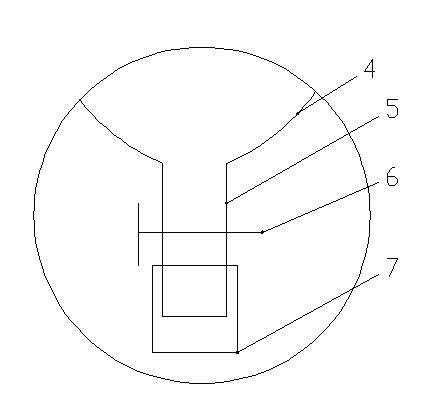

3是图1中B处的放大图。

具体实施方式

如图1-3所示,本实用新型的医用尿液收集装置,包括安装板1,安装板1上开设有三个安装孔,三个安装孔沿左右方向并排设置,安装板1上的三个安装孔内分别安装有前段收集管2、中段收集管3和末段收集管4,前段收集管2、中段收集管3和末段收集管4自左向右并排设置,前段收集管2、中段收集管3和末段收集管4的底部均设有连接管5,连接管5上设有开关阀6,连接管5的出液端设有盖帽7;

安装板1的右侧通过旋转连接件连接有手柄8。

前段收集管2、中段收集管3和末段收集管4的顶部均为喇叭口状结构。

手柄8的外表面设有防滑凸棱,手柄8的末端设有挡板9。

前段收集管2、中段收集管3和末段收集管4的外表面均设有容积刻度线。

旋转连接件包括定位插销和连接接头11,连接接头11固定在安装板1的右侧,连接接头11内开设有右侧敞口的第一插孔,手柄8的端部插设在第一插孔内,手柄8的端部开设有若干定位孔12,若干定位孔12沿圆周方向阵列布置,连接接头11的顶部开设有第二插孔,第一插孔与第二插孔相互垂直设置且连通,定位插销包括手持部14和销体部15,定位插销的销体部15自上而下插设在第二插孔内并伸入其中一个定位孔12内,连接接头11的顶部开设有两个圆孔,两个圆孔关于定位插销左右对称设置,两个圆孔内分别安装有弹簧13,弹簧13的一端连接在连接接头11的圆孔内,弹簧13的另一端连接在定位插销的手持部14下表面。

本实用新型具体在使用时,使用者通过旋转连接件旋转手柄8,调整手柄8与安装板1之间的角度,以方便使用者操作,其中手柄8旋转调整的步骤为:向上拔动定位插销的手持部14,定位插销的销体从定位孔12内脱出,然后旋转手柄8,直至手柄8与安装板1呈合适角度,接着松开定位插销的手持部14,在弹簧13的作用下,定位插销的销体部15重新插入手柄8端部的其中一个定位孔12内,完成手柄8的调节;之后使用者手持手柄8,将前中末段尿液分别尿入前段收集管2、中段收集管3和末段收集管4内,接着分别对前段收集管2、中段收集管3和末段收集管4内的尿液进行收集,例如在对前段收集管2内的尿液进行收集时,打开前段收集管2底部连接管5的盖帽7,然后将尿液标本管连接在前段收集管2底部的连接管5上,打开开关阀6,即可对前段收集管2内的尿液进行收集取样。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制,凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰,均属于本实用新型技术方案的保护范围。

作品科技含量及创新亮点:新技术手柄与收集板之间角度可以调节,可方便收集尿液;直接将尿液标本管插在尿道通道下方即可收集尿液,过程更简单;此装置放置于无菌密闭包装袋内,尿液连接孔也有无菌帽封闭,保证尿标本留置过程更清洁,结果更准确。

作品应用价值及意义:临床要求普通尿标本为清洁中段尿,此装置对尿液进行分段取样,实用性强,减少各段尿液之间相互交叉污染的情况;此装置避免尿液洒落污染留取人的情况发生。

作品材料经费预算:手柄、收集孔、尿液通道可用塑料材质,无菌处理后放置于无菌袋内,另需无菌帽三个,整体成本控制在20元左右。
