一种医用安全型利器盒

技术领域

本实用新型属于医疗器械技术领域，尤其涉及一种医用安全型利器盒。

背景技术

利器盒是一种医用收纳盒，用于收集注射器、小玻璃制品、刀片、缝合针等锐器。在医院中，医护人员经常会接触到针头、玻璃碎屑、刀片等医疗利器，这些医疗利器使用后一般都携带病毒、病菌等，医院中通常采用利器盒加以区别收纳。现有的利器盒大多采用盒装结构，并由盒盖和盒体组成，盒盖上开设有放置孔，并通过可旋转的挡片或者卡扣的挡片封闭，采用上述结构的利器盒，存在以下缺点：1、利器在从放置孔放入到利器盒内部时，多集中分布在放置孔下方，利器分布不均匀，需要摇晃利器盒使其均匀分布，摇晃的过程增加了利器从利器盒内洒出的可能性，并且操作不便；2、安全性差，封闭放置孔的挡片有自发开启的可能，使得利器散落，另外，盒盖和盒体之间连接较为疏松，容易分离致使利器洒落。另一方面，现有的利器盒上设置的挂针孔通常为单个孔道结构，操作时不易准确插入，并且拔针头比较困难。

实用新型内容

本实用新型为了解决现有技术中的不足之处，提供一种操作便捷高效、能够使利器分布均匀、封闭效果好、安全性高、适用范围广的医用安全型利器盒。

为解决上述技术问题，本实用新型采用如下技术方案：一种医用安全型利器盒，包括上部敞口的圆柱形盒体和设置在盒体上部的盒盖，盒盖下部内壁与盒体上部外壁螺纹连接，盒盖顶部密闭固定连接有固定挡板，固定挡板中心竖直转动连接有转动杆，转动杆下端伸入到盒盖内，转动杆下端固定连接有位于固定挡板下方的活动挡板，固定挡板上开设有两组关于固定挡板的中心中心对称分布的利器孔，每组利器孔均包括放置孔和挂针孔，每个挂针孔内周向均匀间隔分布有挂针齿，活动挡板包括两块关于转动杆对称分布的扇形挡片，每块扇形挡片的面积大于一组利器孔的面积，每块扇形挡片下表面沿其径向固定连接有拨片。

每组利器孔分布在四分之一固定挡板面积范围内，每块扇形挡片的面积等于四分之一固定挡板的面积。

所述转动杆外壁设置有外螺纹并螺纹连接有用于锁紧转动杆的锁紧螺母，锁紧螺母位于固定挡板上方。

所述挂针孔内的各个挂针齿均朝下弯折设置。

所述转动杆顶端固定连接有转动手柄，盒体外侧壁固定连接有挂钩。

所述盒体外侧壁铰接有提手。

采用上述技术方案，本实用新型具有如下优点：

1、本实用新型在工作使用时，操纵转动手柄逆时针旋转90度，使得转动杆带动其下端的活动挡板转动，从而使得放置孔和挂针孔打开，将一些使用过后的医疗利器通过放置孔放入盒体内，将注射器的针头插入挂针孔内挂掉，收纳完成后，操纵转动手柄顺时针旋转90度，使得活动挡板的两块扇形挡片将分别将利器孔封闭，同时，活动挡板在转动的过程中，扇形挡片下表面的拨片将利器孔下方的利器向相邻单元处拨动，从而使得盒体内部利器的分布更加均匀。

2、当盒体内的利器将要装满时，旋转转动杆带动活动挡板封闭利器孔，拧动锁紧螺栓，使得锁紧螺栓压紧固定挡板，从而将转动杆紧固，避免运输过程中活动挡片转动，使得利器的封闭更加严密。

3、注射器的针头在插入挂针孔内时，可以在相对的两个挂针齿上挂掉针头，也可以在相邻的两个挂针齿上挂掉针头，设置多个挂针齿使得注射器针头的挂掉操作便捷，效率更高，并且挂针孔内的各个挂针齿均朝下弯折设置，使得注射器的针头进入时阻力较小，拔出时挂针齿可以抵住针头的边缘将其挂掉，效果更好更安全。

4、盒体外侧壁设置的挂钩方便悬挂在换药车等物品上，使得本实用新型的适用范围更加广泛，盒体外侧壁设置的提手，便于携带。

附图说明

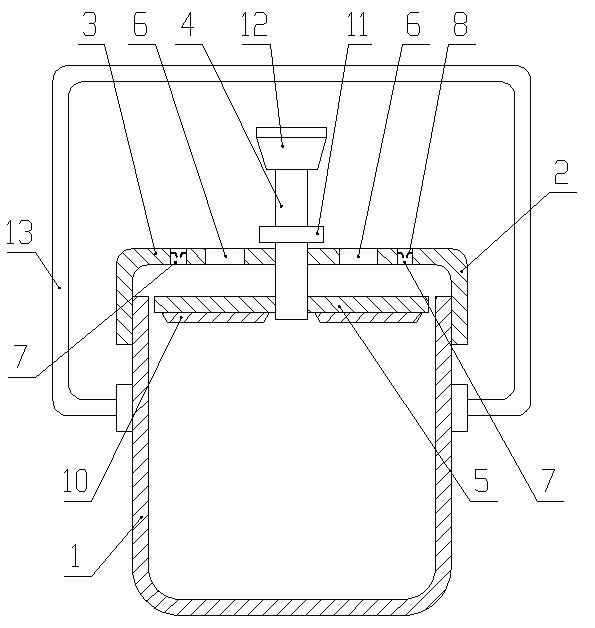

图1是本实用新型的结构示意图；

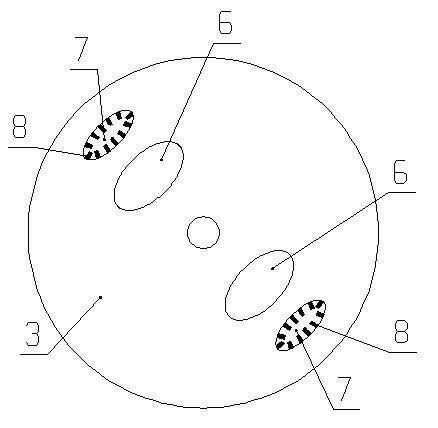

图2是本实用新型中固定挡板的结构示意图；

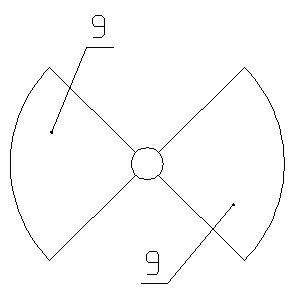

图3是本实用新型中活动挡板的结构示意图。

具体实施方式

如图1-3所示，本实用新型的一种医用安全型利器盒，包括上部敞口的圆柱形盒体1和设置在盒体1上部的盒盖2，盒盖2下部内壁与盒体1上部外壁螺纹连接，盒盖2顶部密闭固定连接有固定挡板3，固定挡板3中心竖直转动连接有转动杆4，转动杆4下端伸入到盒盖2内，转动杆4下端固定连接有位于固定挡板3下方的活动挡板5，固定挡板3上开设有两组关于固定挡板3的中心中心对称分布的利器孔，每组利器孔均包括放置孔6和挂针孔7，每个挂针孔7内周向均匀间隔分布有挂针齿8，活动挡板5包括两块关于转动杆4对称分布的扇形挡片9，每块扇形挡片9的面积大于一组利器孔的面积，每块扇形挡片9下表面沿其径向固定连接有拨片10。挂针齿8采用金属材料制成，盒体1及盒盖2采用硬质塑料制成。

每组利器孔分布在四分之一固定挡板3面积范围内，每块扇形挡片9的面积等于四分之一固定挡板3的面积。

所述转动杆4外壁设置有外螺纹并螺纹连接有用于锁紧转动杆4的锁紧螺母11，锁紧螺母11位于固定挡板3上方。

所述挂针孔7内的各个挂针齿8均朝下弯折设置。

所述转动杆4顶端固定连接有转动手柄12，盒体1外侧壁固定连接有挂钩。图中未示出挂钩。

所述盒体1外侧壁铰接有提手13。

本实用新型在工作使用时，操纵转动手柄12逆时针旋转90度，使得转动杆4带动其下端的活动挡板5转动，从而使得放置孔6和挂针孔7打开，将一些使用过后的医疗利器通过放置孔6放入盒体1内，将注射器的针头插入挂针孔7内，在插入针头时可以在相对的两个挂针齿8上挂掉针头，也可以在相邻的两个挂针齿8上挂掉针头，设置多个挂针齿8使得注射器针头的挂掉操作便捷，效率更高，并且挂针孔7内的各个挂针齿8均朝下弯折设置，使得注射器的针头进入时阻力较小，拔出时挂针齿8可以抵住针头的边缘将其挂掉，效果更好更安全，通过本实用新型将利器收纳完成后，操纵转动手柄12顺时针旋转90度，使得活动挡板5的两块扇形挡片9将分别将利器孔封闭，同时，活动挡板5在转动的过程中，扇形挡片9下表面的拨片10将利器孔下方的利器向相邻单元处拨动，从而使得盒体1内部利器的分布更加均匀；当盒体1内的利器将要装满时，旋转转动杆4带动活动挡板5封闭利器孔，拧动锁紧螺栓，使得锁紧螺栓压紧固定挡板3，从而将转动杆4紧固，避免运输过程中活动挡片转动，使得利器的封闭更加严密；盒体1外侧壁设置的挂钩方便悬挂在换药车等物品上，使得本实用新型的适用范围更加广泛，盒体1外侧壁设置的提手13，便于携带。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。

图1

图2

图3

作品应用价值及意义：1.挂针孔，更利于节省临床医疗废物处置时间；2.盒体和盒盖为螺纹旋紧装置，不使用时旋紧螺丝关闭放入口，防止盒体倾倒或者掉落时，利器散落，降低职业暴露的风险；3.盖板下方有刮板，可将盒体利器平均分布，避免利器暴露在盒体外；4.盒盖有四个象限，其中两个对称象限各有一个挂针孔和利器放入孔，方便医务人员多方位投放。

作品材料经费预算：盒盖和盒体塑料材质，挂针孔金属材质，成本约20元左右。
