肛管防压疮固定装置

技术领域

本实用新型属于医疗技术领域，具体涉及一种肛管防压疮固定装置。

背景技术

肛管就是在结直肠或肛门手术后在结直肠或肛门内放置的引流管，从肛门内穿出，可以起到引流液体、降低手术吻合口防止吻合口漏的作用，肛管从肛门穿出后绕过一侧大腿后与引流瓶连接；现在并没有专门用于固定肛管的装置，而是在肛管外周利用敷贴固定肛管，并通过固定贴经肛管固定在大腿上；这种固定肛管的方式存在以下缺陷：首先敷贴多为正方形或长方形，体型较大而肛门周围形状不规则，敷贴的形状与肛门周围体型不相称，贴合患者不舒服，其次肛管从肛门穿出后弯折并从大腿后方穿出，容易导致肛管压迫一侧的肛门，容易导致压疮，固定贴只起到固定肛管的作用，没有防压疮的作用。

实用新型内容

本实用新型为了解决现有技术中的不足之处，提供一种固定效果好、防止压疮的肛管防压疮固定装置。

为解决上述技术问题，本实用新型采用如下技术方案：肛管防压疮固定装置，包括整体外形为半圆形的肛门敷贴，肛门敷贴上开设有肛管穿孔，肛门敷贴的左右两侧分别通过连接带连接有左腿内侧敷贴和右腿内侧敷贴，左腿内侧敷贴和右腿内侧敷贴左右对称设置，肛门敷贴的下侧连接有骶尾敷贴，肛门敷贴的侧部通过连接带连接有大腿部敷贴，大腿部敷贴为长条形结构，肛门敷贴、左腿内侧敷贴、右腿内侧敷贴、骶尾敷贴以及大腿部敷贴的结构相同，肛门敷贴包括软质敷贴层，软质敷贴层的下表面设有粘胶层，粘胶层的下表面设有离型纸层；

大腿部敷贴上还设有两组用于固定肛管的固定件。

肛门敷贴上设有位于肛管穿孔外周的气囊垫。

肛门敷贴的上部开设有裂隙缺口，裂隙缺口与肛管穿孔相连接。

左腿内侧敷贴、右腿内侧敷贴以及大腿部敷贴的软质敷贴层下表面还设有棉垫层。

大腿部敷贴的上表面设有黏胶层，黏胶层上表面设有离型纸层，固定件包括第一固定带和第二固定带，第一固定带的一侧边固定在大腿部敷贴的表面，第一固定带上开设有插孔，第二固定带的一侧边固定在大腿部敷贴的表面，第二固定带的表面并列设有毛刺层和绒毛层。

采用上述技术方案，本实用新型具有以下有益效果：

本实用新型操作方便，使用效果好，通过肛门敷贴、左腿内侧敷贴以及右腿内侧敷贴方便固定在患者肛门和大腿内侧，贴上后患者感觉舒适，另外骶尾敷贴粘贴在骶尾部，粘贴后防止产生压疮，肛门敷贴上的气囊垫的设置能够防止肛管向一侧弯折压迫周围皮肤；在肛门敷贴的上部开设有与肛管穿孔相连接的裂隙缺口，裂隙缺口可以使得肛管能够快速方便地穿设在肛管穿孔内，棉垫层的设置可以使患者感觉舒适，而且防止压迫产生压疮。

附图说明

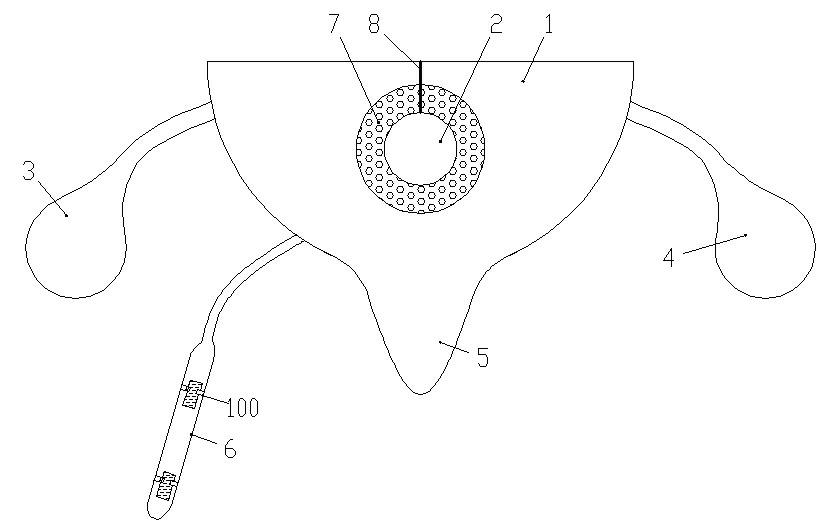

图1是本实用新型的结构示意图；

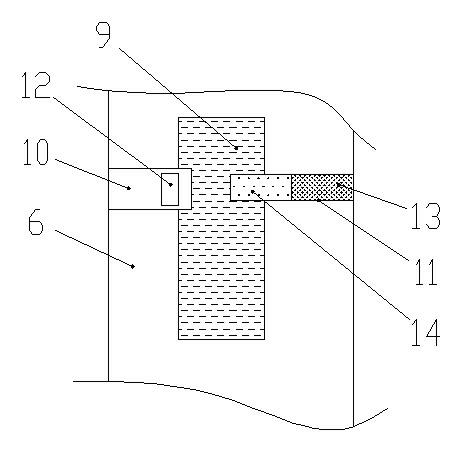

图2是大腿部敷贴上固定件的安装示意图。

具体实施方式

如图1和图2所示，本实用新型的肛管防压疮固定装置，包括整体外形为半圆形的肛门敷贴1，肛门敷贴1上开设有肛管穿孔2，肛门敷贴1的左右两侧分别通过连接带连接有左腿内侧敷贴3和右腿内侧敷贴4，左腿内侧敷贴3和右腿内侧敷贴4左右对称设置，肛门敷贴1的下侧连接有骶尾敷贴5，肛门敷贴1的侧部通过连接带连接有大腿部敷贴6，大腿部敷贴6为长条形结构，肛门敷贴1、左腿内侧敷贴3、右腿内侧敷贴4、骶尾敷贴5以及大腿部敷贴6的结构相同，肛门敷贴1包括软质敷贴层，软质敷贴层的下表面设有粘胶层，粘胶层的下表面设有离型纸层，软质敷、贴粘胶层和离型纸层均为现有常规技术，图中未示出；

大腿部敷贴6上还设有两组用于固定肛管的固定件100。

肛门敷贴1上设有位于肛管穿孔2外周的气囊垫7。

肛门敷贴1的上部开设有裂隙缺口8，裂隙缺口8与肛管穿孔2相连接。

左腿内侧敷贴3、右腿内侧敷贴4以及大腿部敷贴6的软质敷贴层下表面还设有棉垫层。

大腿部敷贴6的上表面设有黏胶层9，黏胶层9上表面设有离型纸层，固定件100包括第一固定带10和第二固定带11，第一固定带10的一侧边固定在大腿部敷贴6的表面，第一固定带10上开设有插孔12，第二固定带11的一侧边固定在大腿部敷贴6的表面，第二固定带11的表面并列设有毛刺层13和绒毛层14。

本实用新型在使用时，先将肛管穿过裂隙缺口8后置于肛门敷贴1的肛管穿孔2内，接着撕去肛门敷贴1、左腿内侧敷贴3、右腿内侧敷贴4以及骶尾敷贴5上的离型纸层，将肛门敷贴1粘贴在肛门附近的皮肤上，左腿内侧敷贴3和右腿内侧敷贴4分别粘贴在两条大腿的内侧，接着向后弯折骶尾敷贴5并粘贴在骶尾部，将大腿部敷贴6上的离型纸层撕去并在粘贴在大腿上的合适位置，接着将肛管放置在大腿部敷贴6上并且粘贴在大腿部敷贴6的黏胶层9上，接着将第二固定带11的一端穿过第一固定带10的插孔12，将第二固定带11绕插孔12翻转后，绒毛层14粘贴在毛刺层13上，即完成肛管的固定工作。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。

作品应用价值及意义： 增加患者舒适度，防止肛管脱管，预防肛管体位性压疮，

作品材料经费预算：肛周敷料贴16元+气囊垫5元+防压疮垫50元+魔术贴2个4元+腿部胶贴两个10元 共计85元
