输液接头保护帽

技术领域

本实用新型涉及医疗器械，尤其是涉及一种输液接头保护帽。

背景技术

    医院在临床中大量使用无针密闭输液接头，患者输液完毕后，常用无菌纱布或自粘性无纺布伤口敷料包裹正压输液接头，防止接头阴性端污染。但是无菌纱布或自粘性无纺布伤口敷料的保护作用有限，不能起到杀菌作用，并且防水性较差。目前市售的保护帽不是只能起到与外部空气隔离的作用，就是杀菌效果不好，同时结构复杂，制造成本高。

发明内容

本实用新型目的在于提供一种对正压输液接头阴性端持续消毒且结构简单、成本低的输液接头保护帽。

为实现上述目的，本实用新型可采取下述技术方案：

本实用新型所述的输液接头保护帽，包括保护帽本体；所述保护帽本体由消毒段和储液段构成，所述消毒段为一端开口的圆柱形腔体，所述储液段后部为中空的按压腔，在所述按压腔内设置有消毒剂胶囊；在所述按压腔与圆柱形腔体之间开设有多个出液通孔；在所述圆柱形腔体内壁开设有多个L形凹槽，所述每个L形凹槽的前端位于圆柱形腔体的内壁前部位置处，L形凹槽的后端位于出液通孔位置处，在所述L形凹槽内均设置有柔性吸水条，所述柔性吸水条的厚度大于L形凹槽的深度。

所述柔性吸水条为医用棉条或医用无纺布条。

在所述按压腔与圆柱形腔体之间开设有四个出液通孔，在所述圆柱形腔体内壁开设有四个L形凹槽。

本实用新型优点在于结构简单，使用操作方便，制造成本低。将消毒段的圆柱形腔体紧紧箍住输液接头的阴性端，挤压储液段的按压腔，将消毒剂胶囊挤破，消毒液通过出液通孔流出，被柔性吸水条吸收后旋转本装置，即可对输液接头阴性端全面消毒杀菌；因L形凹槽前部置于圆柱形腔体的内壁前部位置处，所以消毒液不会流出，故可对输液接头阴性端持续进行消毒。

附图说明

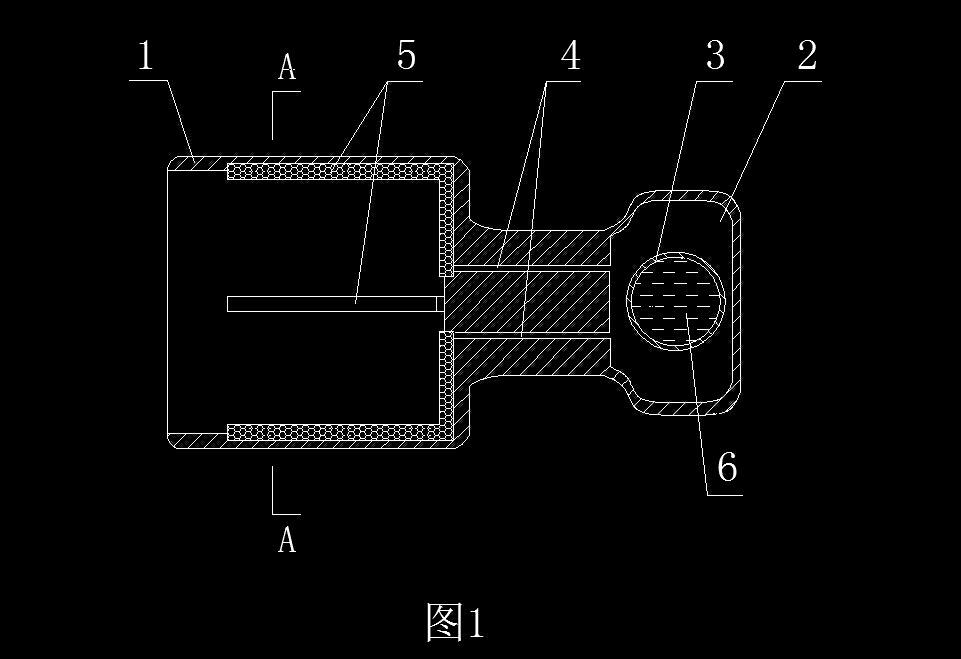

图1是本实用新型的结构示意图。

图2是图1的A-A向剖视图。

具体实施方式

如图1、2所示，本实用新型所述的输液接头保护帽，包括保护帽本体；所述保护帽本体由消毒段和储液段构成，所述消毒段为一端开口的圆柱形腔体1，所述储液段后部为中空的按压腔2，在所述按压腔2内设置有消毒剂胶囊3；在所述按压腔2与圆柱形腔体1之间开设有四个出液通孔4；在所述圆柱形腔体1内壁开设有四个L形凹槽，所述L形凹槽的前端位于圆柱形腔体1的内壁前部位置处，L形凹槽的后端位于所述出液通孔4位置处，在所述L形凹槽内均设置有柔性吸水条5，所述柔性吸水条5的厚度大于L形凹槽的深度；所述柔性吸水条5为医用棉条。

使用时，将消毒段的圆柱形腔体1紧紧箍住输液接头的阴性端，挤压储液段的按压腔2，将消毒剂胶囊3挤破，消毒液6通过出液通孔4流出，被柔性吸水条5吸收后旋转本装置，即可对输液接头阴性端全面消毒杀菌；因L形凹槽前部置于圆柱形腔体1的内壁前部位置处，所以消毒液6不会流出，故可对输液接头阴性端持续进行消毒；同时，柔性吸水条5的厚度大于L形凹槽的深度，大大增加了消毒效果。

1.在治疗间歇期保护输液接头阴性端不被污染。

2.在输液治疗前，可全方位无死角的对输液接头阴性端进行消毒。

作品应用价值及意义：此款输液接头保护帽，操作简单方便，对输液接头的保护和消毒效果好，减少患者导管相关性血流感染的发生率；生产成本低，节约医务人员操作时间和医疗成本消耗。

作品材料经费预算：建议市场价30元/个
