说明书摘要

本实用新型公开了一种多功能雾化吸入器，包括：吸入面罩本体；储药弯连管，所述储药弯连管的上端与所述第二通孔连接，以使所述储药弯连管与所述吸入面罩本体连通，所述储药弯连管的管壁设置有通过孔；储药瓶，所述储药瓶的上端与所述储药弯连管的下端连接，所述储药瓶内容设有雾化泵，所述雾化泵的输出端设置有雾化管，所述雾化管的上端容设有雾化嘴；回气组件，其包括上端与所述第三通孔连接的筒体、容设在所述筒体内的吸入泵以及一端与所述筒体的筒壁连通且另一端穿过所述通过孔与所述雾化管连通的回气管；电源舱，其设置在所述储药瓶的底部。本实用新型提供的多功能雾化吸入器设计合理、结构简单且成本低廉，并具有极高的推广价值。

摘要附图

权利要求书

1、一种多功能雾化吸入器，其特征在于，包括：

吸入面罩本体（1），所述吸入面罩本体（1）具有与患者的口部和鼻部连通的腔体（2），所述吸入面罩本体（1）的中部设置有第一通孔（3），所述第一通孔（3）设置有氧气连接管（4），所述氧气连接管（4）的另一端设置单向阀（5），所述吸入面罩本体（1）的中部下方设置有第二通孔（6），所述吸入面罩本体（1）的下端设置有第三通孔（7），所述吸入面罩本体（1）上靠近其边缘的部位设置有通气孔（20），所述吸入面罩本体（1）上且位于所述第一通孔（3）的两侧对称地设置有第一绑带（23）和第二绑带（24），所述第一绑带（23）和所述第二绑带（24）的自由端设置有相互粘接的魔术贴；

储药弯连管（8），所述储药弯连管（8）的上端与所述第二通孔（6）连接，以使所述储药弯连管（8）与所述吸入面罩本体（1）连通，所述储药弯连管（8）的管壁设置有通过孔（9）；

储药瓶（10），所述储药瓶（10）的上端与所述储药弯连管（8）的下端连接，所述储药瓶（10）内容设有雾化泵（11），所述雾化泵（11）的输出端设置有雾化管（12），所述雾化管（12）的上端穿过所述储药瓶（10）的上端并延伸至所述吸入面罩本体（1）内，所述雾化管（12）的上端对准患者的口部，所述雾化管（12）的上端容设有雾化嘴（13），所述雾化嘴（13）可伸出或缩回所述雾化管（12）；

回气组件（14），其包括上端与所述第三通孔（7）连接的筒体（15）、容设在所述筒体（15）内的吸入泵（16）以及一端与所述筒体（15）的筒壁连通且另一端穿过所述通过孔9与所述雾化管（11）连通的回气管（17），所述筒体（15）的下端封堵，所述回气管（17）位于靠近所述筒体（15）的下端的部位；

电源舱（18），其设置在所述储药瓶（10）的底部，所述电源舱（18）内容设有储能电源（19），所述雾化泵（11）和所述吸入泵（16）均与所述储能电源（19）电连接。

2、根据权利要求1所述的一种多功能雾化吸入器，其特征在于，所述储药瓶（10）与所述储药弯连管（8）之间为螺纹连接。

3、根据权利要求1所述的一种多功能雾化吸入器，其特征在于，所述吸入面罩本体（1）上设置有前额支撑件（21）。

4、根据权利要求3所述的一种多功能雾化吸入器，其特征在于，所述前额支撑件（21）的上端套设有无纺卫生布套（22）。

5、根据权利要求3或4所述的一种多功能雾化吸入器，其特征在于，所述前额支撑件（21）由弹性透明材料制成。

6、根据权利要求1所述的一种多功能雾化吸入器，其特征在于，所述储药瓶（10）由透明聚乙烯材料制成。

7、根据权利要求1或6所述的一种多功能雾化吸入器，其特征在于，所述储药瓶（10）的外瓶壁上设置有刻度尺。

8、根据权利要求1所述的一种多功能雾化吸入器，其特征在于，所述储能电源（19）设为充电式电池。

说明书

一种多功能雾化吸入器

技术领域

本实用新型涉及医疗设备技术领域，更具体地说，本实用新型涉及一种多功能雾化吸入器。

背景技术

现有雾化治疗是很普遍、有效的一种治疗方法，雾化治疗主要指气溶胶吸入疗法，所谓气溶胶是指悬浮于空气中微小的固体或液体微粒，因此雾化吸入疗法是用雾化的装置将药物（溶液或粉末）分散成微小的雾滴或微粒，使其悬浮于气体中，并进入呼吸道及肺内，达到洁净气道，湿化气道，局部治疗（解痉，消炎，祛痰）及全身治疗的目的。

中国专利“CN 104984444 A”公开了一种面罩式雾化吸入器，包括面罩本体，所述的面罩本体中部设置有雾化药物吸入口和氧气吸入口，所述的雾化药物吸入口设置有卡套式气管接头，所述的氧气吸入口也设置有卡套式气管接头，面罩本体上对应眼睛位置下部设置有隔片，面罩本体上对应嘴巴位置设置有麦克风，所述的麦克风连接设置有扬声器，所述的扬声器设置在面罩本体外侧下部，麦克风和扬声器均与外置电源相连;本发明中，面罩本体能方便的贴近患者面部，将卡套式气管接头对应连接雾化药物瓶和氧气瓶，患者即可吸入雾化药物和氧气，隔片防止雾化药物接触眼睛，避免因雾化药物造成眼睛不适，同时患者可通过麦克风和扬声器和他人沟通。上述的一种面罩式雾化吸入器，功能较为单一，无法收集患者未吸入的雾化气体，使该面罩式雾化吸入器的使用受到限制。

实用新型内容

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本实用新型还有一个目的是提供了一种多功能雾化吸入器，本多功能雾化吸入器通过在吸入面罩本体的中部设置有第一通孔，第一通孔设置有氧气连接管，这样使用者在吸入雾化药液的同时，还可以吸入氧气。

为了实现上述目的，本实用新型提供了一种多功能雾化吸入器，包括：

吸入面罩本体，所述吸入面罩本体具有与患者的口部和鼻部连通的腔体，所述吸入面罩本体的中部设置有第一通孔，所述第一通孔设置有氧气连接管，所述氧气连接管的另一端设置单向阀，所述吸入面罩本体的中部下方设置有第二通孔，所述吸入面罩本体的下端设置有第三通孔，所述吸入面罩本体上靠近其边缘的部位设置有通气孔，所述吸入面罩本体上且位于所述第一通孔的两侧对称地设置有第一绑带和第二绑带，所述第一绑带和所述第二绑带的自由端设置有相互粘接的魔术贴；

储药弯连管，所述储药弯连管的上端与所述第二通孔连接，以使所述储药弯连管与所述吸入面罩本体连通，所述储药弯连管的管壁设置有通过孔；

储药瓶，所述储药瓶的上端与所述储药弯连管的下端连接，所述储药瓶内容设有雾化泵，所述雾化泵的输出端设置有雾化管，所述雾化管的上端穿过所述储药瓶的上端并延伸至所述吸入面罩本体内，所述雾化管的上端对准患者的口部，所述雾化管的上端容设有雾化嘴，所述雾化嘴可伸出或缩回所述雾化管；

回气组件，其包括上端与所述第三通孔连接的筒体、容设在所述筒体内的吸入泵以及一端与所述筒体的筒壁连通且另一端穿过所述通过孔与所述雾化管连通的回气管，所述筒体的下端封堵，所述回气管位于靠近所述筒体的下端的部位；

电源舱，其设置在所述储药瓶的底部，所述电源舱内容设有储能电源，所述雾化泵和所述吸入泵均与所述储能电源电连接。

优选的是，所述的多功能雾化吸入器中，所述储药瓶与所述储药弯连管之间为螺纹连接。

优选的是，所述的多功能雾化吸入器中，所述吸入面罩本体上设置有前额支撑件。

优选的是，所述的多功能雾化吸入器中，所述前额支撑件的上端套设有无纺卫生布套。

优选的是，所述的多功能雾化吸入器中，所述前额支撑件由弹性透明材料制成。

优选的是，所述的多功能雾化吸入器中，所述储药瓶由透明聚乙烯材料制成。

优选的是，所述的多功能雾化吸入器中，所述储药瓶的外瓶壁上设置有刻度尺。

优选的是，所述的多功能雾化吸入器中，所述储能电源设为充电式电池。

本实用新型至少包括以下有益效果：

1、本实用新型所述的多功能雾化吸入器不仅设计合理、结构简单且成本低廉，并具有极高的推广价值。

2、本实用新型所述的多功能雾化吸入器在吸入面罩本体的下端设置有第三通孔以及回气组件，回气组件可以将从患者口中散入的雾化也要通过吸入泵和回气管，再次的输送至雾化管内，可以减少甚至避免药液的浪费，提高药液的使用效率。

3、本实用新型所述的多功能雾化吸入器通过在吸入面罩本体的中部设置有第一通孔，第一通孔设置有氧气连接管，这样使用者在吸入雾化药液的同时，还可以吸入氧气。

本实用新型所述的多功能雾化吸入器，本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

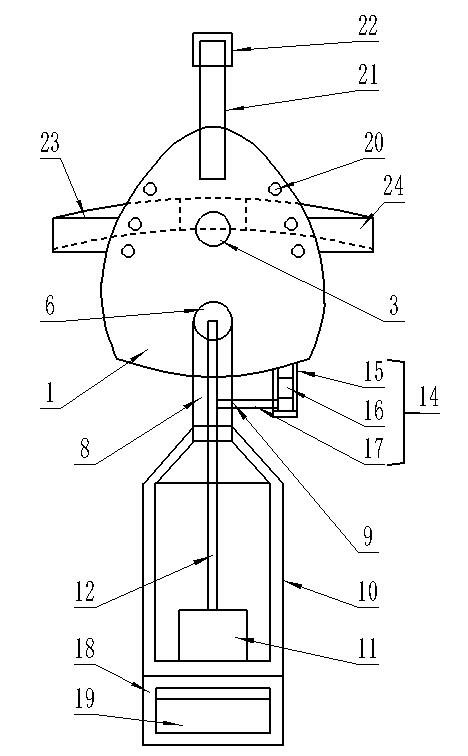

图1为本实用新型其中一个实施例中所述的多功能雾化吸入器的结构示意图。

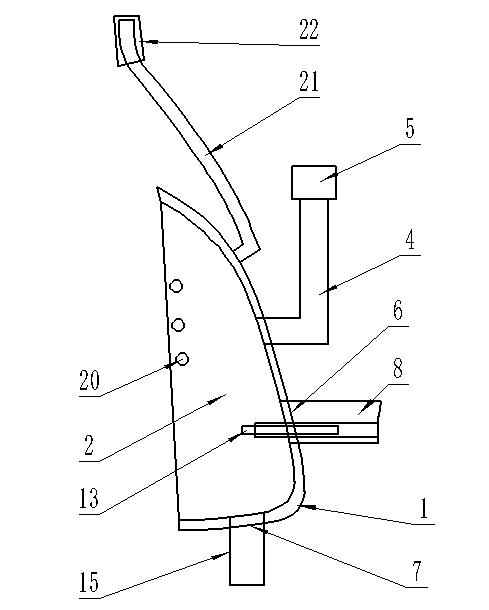

图2为本实用新型其中一个实施例中所述的多功能雾化吸入器的部分结构侧视图。

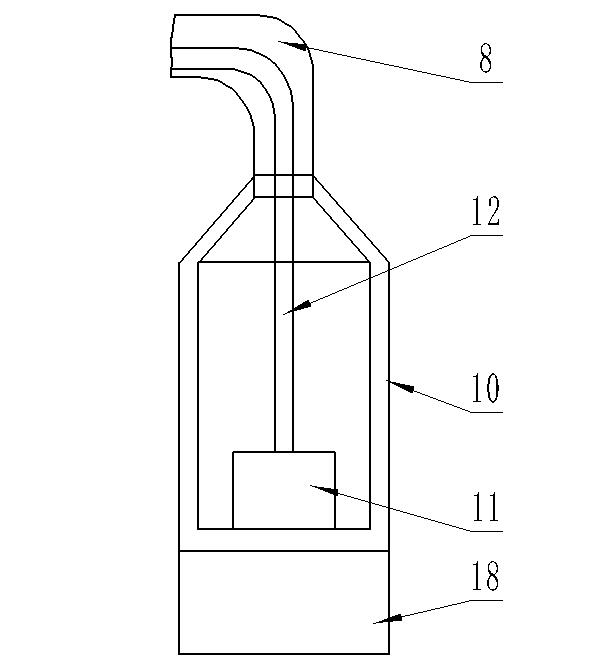

图3为本实用新型其中一个实施例中所述的多功能雾化吸入器的部分结构侧视图。

图中标记：

1-吸入面罩本体；2-腔体；3-第一通孔；4-氧气连接管；5-单向阀；6-第二通孔；7-第三通孔；8-储药弯连管；9-通过孔；10-储药瓶；11-雾化泵；12-雾化管；13-雾化嘴；14-回气组件；15-筒体；16-吸入泵；17-回气管；18-电源舱；19-储能电源；20-通气孔；21-前额支撑件；22-无纺卫生布套；23-第一绑带；24-第二绑带。

具体实施方式

下面结合附图以及实施例对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不排除一个或多个其它元件或其组合的存在或添加。

如图1~图3所示，本实用新型其中一个实施例中提供了一种多功能雾化吸入器，包括：

吸入面罩本体1，所述吸入面罩本体1具有与患者的口部和鼻部连通的腔体2，所述吸入面罩本体1的中部设置有第一通孔3，所述第一通孔3设置有氧气连接管4，所述氧气连接管4的另一端设置单向阀5，所述吸入面罩本体1的中部下方设置有第二通孔6，所述吸入面罩本体1的下端设置有第三通孔7，所述吸入面罩本体1上靠近其边缘的部位设置有通气孔20，所述吸入面罩本体1上且位于所述第一通孔3的两侧对称地设置有第一绑带23和第二绑带24，所述第一绑带23和所述第二绑带24的自由端设置有相互粘接的魔术贴（未示出）；

储药弯连管8，所述储药弯连管8的上端与所述第二通孔6连接，以使所述储药弯连管8与所述吸入面罩本体1连通，所述储药弯连管8的管壁设置有通过孔9；

储药瓶10，所述储药瓶10的上端与所述储药弯连管8的下端连接，所述储药瓶10内容设有雾化泵11，所述雾化泵11的输出端设置有雾化管12，所述雾化管12的上端穿过所述储药瓶10的上端并延伸至所述吸入面罩本体1内，所述雾化管12的上端对准患者的口部，所述雾化管12的上端容设有雾化嘴13，所述雾化嘴13可伸出或缩回所述雾化管12；

回气组件14，其包括上端与所述第三通孔7连接的筒体15、容设在所述筒体15内的吸入泵16以及一端与所述筒体15的筒壁连通且另一端穿过所述通过孔9与所述雾化管11连通的回气管17，所述筒体15的下端封堵，所述回气管17位于靠近所述筒体15的下端的部位；

电源舱18，其设置在所述储药瓶10的底部，所述电源舱18内容设有储能电源19，所述雾化泵11和所述吸入泵16均与所述储能电源19电连接。

进一步地，所述储药瓶10与所述储药弯连管8之间为螺纹连接。

进一步地，所述吸入面罩本体1上设置有前额支撑件21。

进一步地，所述前额支撑件21的上端套设有无纺卫生布套22。

进一步地，所述前额支撑件21由弹性透明材料制成。

进一步地，所述储药瓶10由透明聚乙烯材料制成。

进一步地，所述储药瓶10的外瓶壁上设置有刻度尺（未示出）。

进一步地，所述储能电源19设为充电式电池。

本实用新型提供的多功能雾化吸入器的使用方法如下：

本实用新型提供的多功能雾化吸入器在使用时，医护人员先将药液加入到储药瓶10中，将储药瓶10安装在储药弯连管8的下端，并且雾化管12与雾化泵11的输出端连接，雾化泵11以及吸入泵16均和储能电源19电连接，启动雾化泵11，雾化泵11将药液雾化后通过雾化管12输送至患者的口中，患者可以口中含住雾化嘴13，雾化嘴13可以在雾化管12中外向伸缩的，这样便于患者口含雾化嘴13，启动吸入泵16，通过第三通孔7将从患者口中散出的雾化药液吸入到回气管17中，再输送至雾化管12中再次的进入患者口中，这样有利于患者充分的吸收雾化药液；另外，患者需要吸入氧气时，将氧气管连接到单向阀5上，打开单向阀5即可吸入氧气。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节与这里示出与描述的图例。
