多功能新型扫床车
  • 发明人:张静茹 闫晓洋 苏铃钰
  • 单 位:郑州大学第一附属医院
  • 类 别:护理类
 多功能新型扫床车



技术领域

本发明涉及医用扫床车技术领域,尤其涉及一种具体分体式结构,扫床清洁过程中无需多次取出、转运脏的被服,能够避免在扫床过程中出现致病菌飘散的情况,能够根据不同的使用需求组合使用的多功能新型扫床车

背景技术

现有的扫床车在通常是一体化设计,即是一体化的车体框架,污物袋直接放置在车体框架内,通常在患者较多的科室,一次扫床的过程中,一个污物袋无法满足放置污物的需求,需要转运污物(脏的被服等),脏的污物通常附着有大量致病菌,在转运的过程中会有大量致病菌飘散到空气中,不仅污染病房或院区空气,还会对护理人员的身体健康产生极坏的影响,即便是连带污物袋一并转运,也会有大量致病菌飘散;并且现有的扫床车使用功能单一,仅是在扫床时具有放置净物和污物的功能,在有新病人入院需要临时更换脏的被服或是其他特殊情况的病患如艾滋病、梅毒、乙肝、多重耐药菌感染等出现污物需要在下次送洗前临时放置或是被服污染严重无法与其他被服一并收纳放置的情况时,由于现有的扫床车的净物放置区与污物收纳区为一体结构,为避免对净物放置区造成污染,故无法将临时更换掉的污物或是需要单独收纳的污物放置到扫床车的污物袋内,这就需要另行使用其他的污物放置容器,这样不仅会浪费采购资金和病区的空间,还会产生更多的污染点,不利于管理、清洁、消毒

发明内容

本发明为解决现有的扫床车结构不合理,功能单一,转运过程中会造成因致病菌飘散导致的空气污染的问题,提供一种具体分体式结构,扫床清洁过程中无需多次取出、转运脏的被服,能够避免在扫床过程中出现致病菌飘散的情况,能够根据不同的使用需求组合使用的多功能新型扫床车

本发明采用的技术方案是:

一种多功能新型扫床车,包括净物放置车体和污物收纳车体,所述净物放置车体与污物收纳车体之间为可拆卸连接;所述净物放置车体包括一个长方体形的推车框架,所述推车框架的前后两个相对的侧面上各设置有一个侧板,两个侧板之间水平设置有一组隔板,推车框架的后侧面设置有推车手柄;所述污物收纳车体包括一个长方体形的车体框架,所述车体框架的底部设置有底板,车体框架内设置有污物袋,污物袋位于底板上方、且与车体框架为可拆卸连接,车体框架上方设置有可开合的盖板;所述车体框架位于推车框架的前方、与推车框架前侧面贴合设置,推车框架和车体框架之间设置有连接组件;所述推车框架和车体框架的底面设置有车轮。

进一步的,所述连接组件包括设置在净物放置车体的前侧面侧板内的一组连接插头,以及设置在污物收纳车体与净物放置车体正对设置的后侧面上的锁定结构,所述连接插头与净物放置车体的前侧面侧板垂直设置,该侧板上设置有可以容纳连接插头的凹槽,连接插头的末端与净物放置车体的前侧面侧板之间设置有转轴,转轴的两端卡接在凹槽的两侧壁上,连接插头连同转轴可以绕转轴的轴线旋转进凹槽内;所述锁定结构包括两端与污物收纳车体的后侧面车体框架固定连接的安装管,安装管水平设置,安装管上正对连接插头的位置均开设有插孔,连接插头可以插入到插孔内,安装管内侧壁上,位于每个插孔的右侧的位置均固定设置有一个固定凸块,所述固定凸块的两侧边与安装管的内侧壁固定连接,固定凸块的朝向其所靠近的插孔的侧面向外凸出,每个插孔的左侧位置均设置有一个活动凸块,所述活动凸块的下方设置有推杆,推杆位于安装管内部、沿安装管延伸的方向设置,每个活动凸块的下表面均与推杆的上表面固定连接,活动凸块能够随推杆沿安装管延伸方向移动,活动凸块的朝向其所靠近的插孔的侧面向外凸出,连接插头插入到插孔内时,固定凸块和活动凸块正对连接插头的中部位置,其正对固定凸块和活动凸块的凸出部位的外侧面向连接插头内部凹陷形成咬合部,咬合部的形状、尺寸和固定凸块与活动凸块的凸出部位的形状、尺寸相匹配;推杆的外侧环绕设置有托环,推杆贯穿托环设置,托环用于承托推杆,使推杆上的活动凸块能够正对连接插头上的咬合部,托环的外侧壁与安装管的内侧壁之间固定连接;推杆的与其上的活动凸块凸出部位朝向一致的一端,向外延伸到安装管及相对应的污物收纳车体的车体框架的外部,靠近推杆该端部的安装管内设置有圆形挡板,推杆垂直贯穿圆形挡板、且与圆形挡板之间固定连接,圆形挡板的外径小于安装管内径,圆形挡板与靠近其内侧的托环之间设置有压缩弹簧,压缩弹簧的两端分别与该托环和圆形挡板固定连接,压缩弹簧套设在推杆外侧,连接插头插入到插孔内时,压缩弹簧推动推杆,使活动凸块挤压连接插头相应一侧的咬合部,使连接插头的的咬合部与固定凸块和活动凸块的凸出部位之间紧密贴合;所述安装管的有推杆延伸出的管口内壁设置有限位环,限位环的外侧壁与安装管的内侧壁之间固定连接,推杆透过限位环延伸到安装管外部,限位环的内径大于推杆直径、且小于圆形挡板外径;推杆的延伸到安装管外的一端的端部固定设置有按压块

进一步的,所述污物收纳车体前侧面上设置有长条状安装板,安装板朝向污物收纳车体外侧面上设置有一组凹槽,每个凹槽内设置有连接插头,连接插头通过转轴卡接在凹槽内;设置在安装板上的凹槽、转轴和连接插头数量、形状、尺寸、相对位置及连接方式与设置在净物放置车体前侧面的凹槽、转轴和连接插头数量、形状、尺寸、相对位置及连接方式完全一致。

进一步的,所述推车框架和车体框架左右宽度相同;所述连接组件为设置在推车框架前侧面和车体框架后侧面之间的锁扣,所述锁扣至少为两个,锁扣的活动部设置在推车框架前侧面左右两个立柱上,锁扣的固定部设置在车体框架后侧面左右两个立柱上,推车框架的前侧面和车体的后侧面正对设置时,相应锁扣的活动部和固定部正对设置。

进一步的,所述车体框架的前侧面的左右两个立柱上设置有锁扣的活动部,该活动部的安装位置与车体框架后侧面左右两个框架上设置的锁扣的固定部相对应。

进一步的,所述盖板包括盖体本体,以及分别设置在车体框架顶面的前后两个横杆上方的两个滑杆,滑杆与车体框架顶面的前后两个横杆平行设置,滑杆通过连接杆与车体框架固定连接,所述盖体本体下底面靠近其左右两个角的位置各设置有一个套环,两个套环分别套设在位于盖体本体下方的相应的滑杆上,盖体本体通过套环能够相对车体框架、沿滑杆左右移动。

进一步的,所述盖板包括盖体本体,以及设置在车体框架顶面左横杆或右横杆上方的横担,横担与车体框架顶面的左右两个横杆平行设置,横担通过连接杆与车体框架固定连接,盖体本体正对车体框架顶面盖合在车体框架上方时,盖体本体的与横担对应的侧边与横担之间设置有铰链结构,盖体本体通过铰链结构能绕横担翻转。

进一步的,所述污物袋的开口朝上设置,污物袋开口四周向上延伸出固定连接部,固定连接部朝向污物袋外侧翻折时,其朝向污物袋袋体的侧面与污物袋袋体的外侧面相对应的位置之间设置有尼龙搭扣,固定连接部与污物袋的袋体通过尼龙搭扣粘接;污物袋靠近其开口处的袋体上设置有束绳约束通道,束绳约束通道围绕污物袋的靠近气开口处的袋体的一周设置,束绳约束通道开设有开口,束绳约束通道内设置有收紧束绳,收紧束绳贯穿束绳约束通道设置,且收紧束绳的两端通过束绳约束通道的开口延伸到束绳约束通道外部;所述污物袋的内表面上设置有防水隔层。

进一步的,所述净物放置车体的后侧面上设置有垃圾袋放置组件,所述垃圾袋放置组件包括设置在净物放置车体后侧面的侧板上的第一托板,以及位于第一托板上方的、用于撑开垃圾袋开口的圆弧形固定杆;所述第一托板靠近净物放置车体后侧面的侧板底部设置,第一托板与净物放置车体后侧面的侧板之间固定连接,所述圆弧形固定杆的两端与净物放置车体后侧面的侧板之间固定连接。

进一步的,所述净物放置车体的后侧面上设置有消毒液放置组件,所述消毒液放置组件包括两根垂直净物放置车体后侧面的侧板设置的约束杆,连接两根约束杆顶端的圆弧形限位杆,以及设置在约束杆下方的第二托板;两根约束杆位于同一水平面上,且靠近净物放置车体后侧面的侧板顶部设置,第二托板位于两根约束杆的正下方水平设置。

本发明的有益效果在于:本发明提供的一种多功能新型扫床车可拆卸连接的净物放置车体与污物收纳车体,需要污物收纳车体分离后即可作为临时污物放置车使用,且不会对净物放置车体(区域)造成污染,能够避免浪费资金,减少占用病区空间,能够减少污染点,便于管理、消毒;净物放置车体中设置有侧板和隔板,能够将净物放置车体内分离出多个放置区域,便于清洁物品和洁净物品的分类放置,使用方便;在污物收纳车体的顶面设置可开合的盖板,在扫床过程中或污物临时放置时,盖板可以有效放置致病菌飘散;净物放置车体与污物收纳车体之间采用的多种连接方式,均可以做到单人操作,组合、分离使用方便;具体的盖板结构可以在不将盖板和车体分离的情况下开合,使用方便;污物袋的固定连接部与袋体之间通过尼龙搭扣粘接,便于将污物袋固定到污物收纳车体的框架上,收紧束绳的设置使得在污物转运时,可以收紧污物袋袋口,避免致病菌飘散,袋体内侧壁的防水隔层的可以避免浸染体液的被服污染污物袋袋体,便于消毒、清洗;在净物放置车体的后侧设置垃圾袋放置组件,可以将垃圾袋套设在圆弧形固定杆上,第一托板用于承托垃圾袋底部,在扫床时可以将垃圾一并清理、收纳,能够减少护理人员工作量,使用方便;在净物放置车体的后侧设置消毒液放置组件,能够将消毒液容器放置到两个约束杆和圆弧形限位杆之间,用第二托板承托,避免消毒液瓶体直接放置到净物放置车体上被晃倒或碰掉

总之,本发明提供的一种多功能新型扫床车具有结构合理、使用方便,具体分体式结构,扫床清洁过程中无需多次取出、转运脏的被服,能够避免在扫床过程中出现致病菌飘散的情况,能够根据不同的使用需求组合使用的优点

附图说明

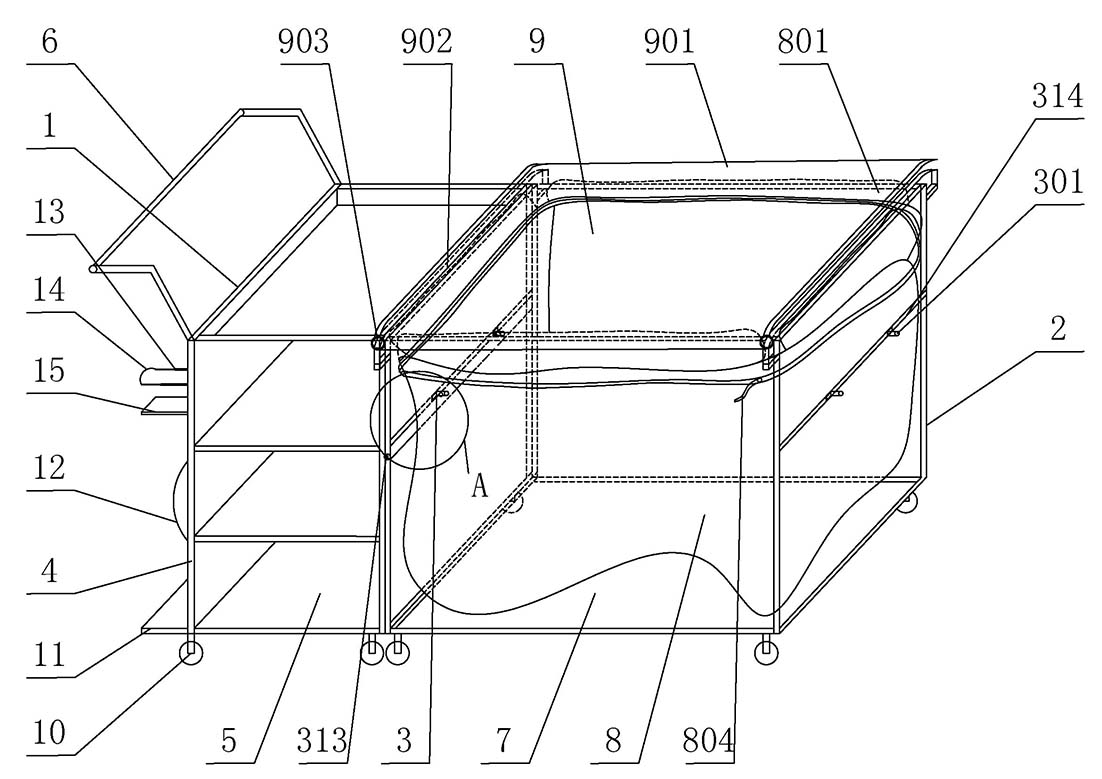

1是实施例1提供的一种多功能新型扫床车组合状态下的立体结构示意图

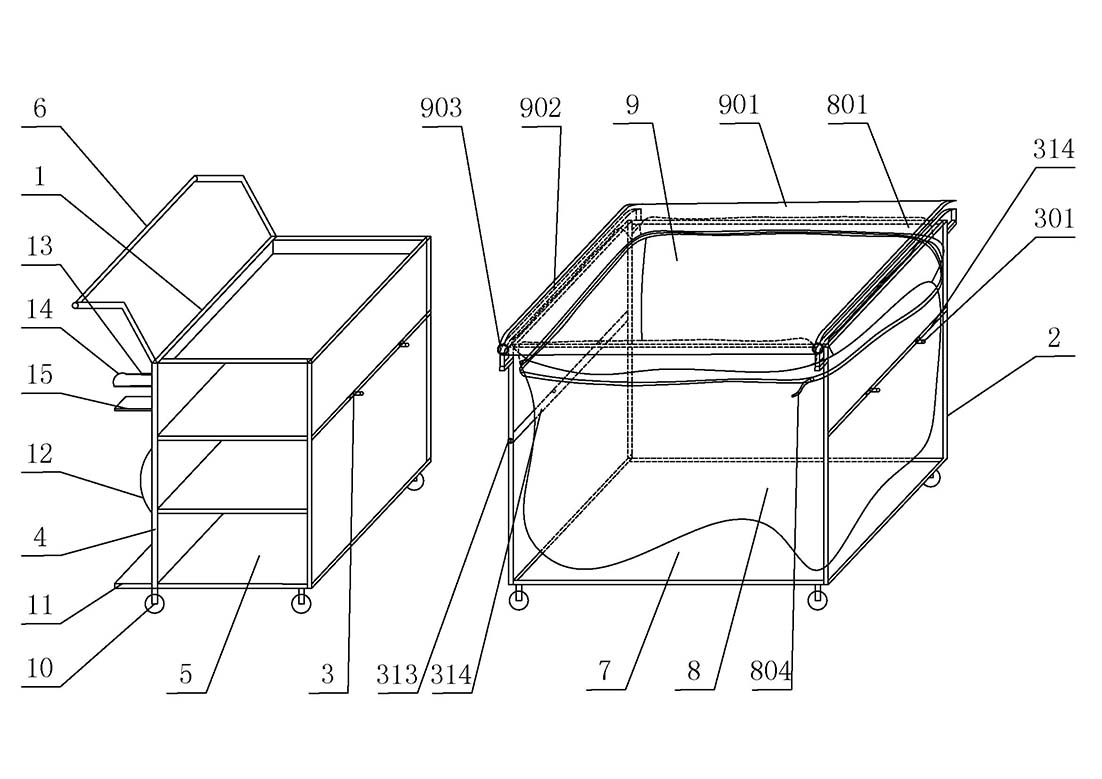

2是实施例1提供的一种多功能新型扫床车分体状态下的立体结构示意图

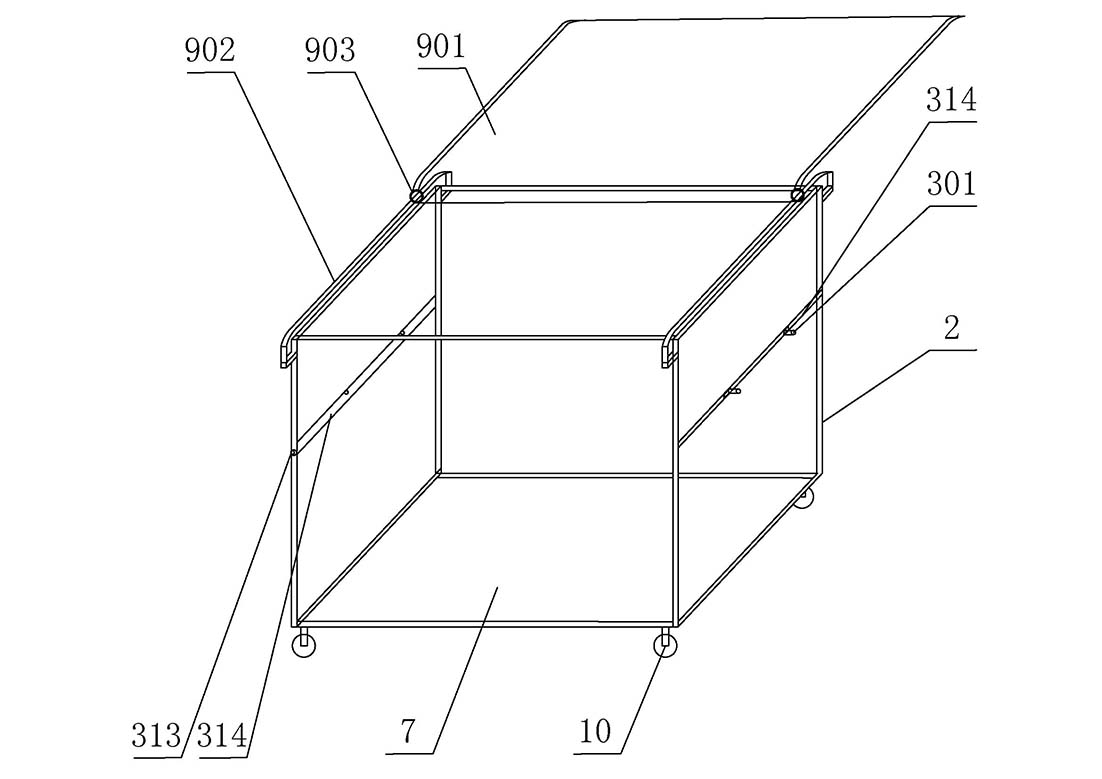

3是实施例1提供的一种多功能新型扫床车中污物收纳车体及盖板的立体结构示意图

4是图1中A处的横向剖视结构示意图;

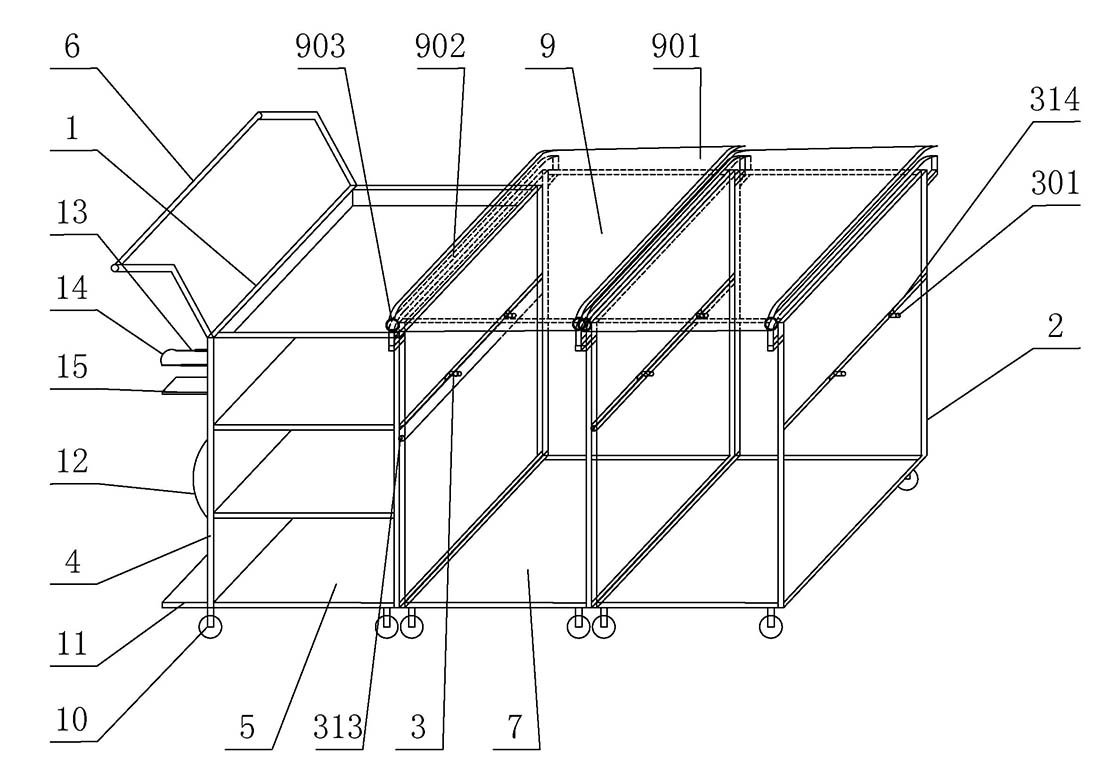

5是实施例1提供的一种多功能新型扫床车多个污物收纳车体组合使用状态的立体结构示意图

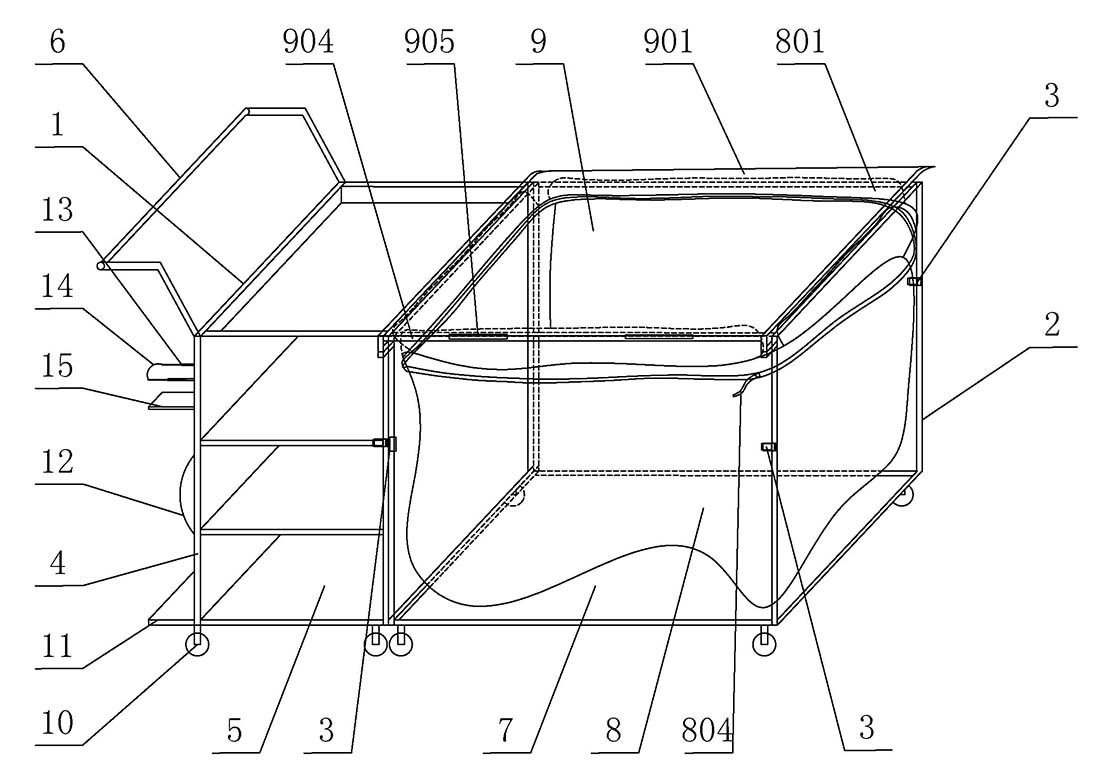

6是实施例2提供的一种多功能新型扫床车组合状态下的立体结构示意图

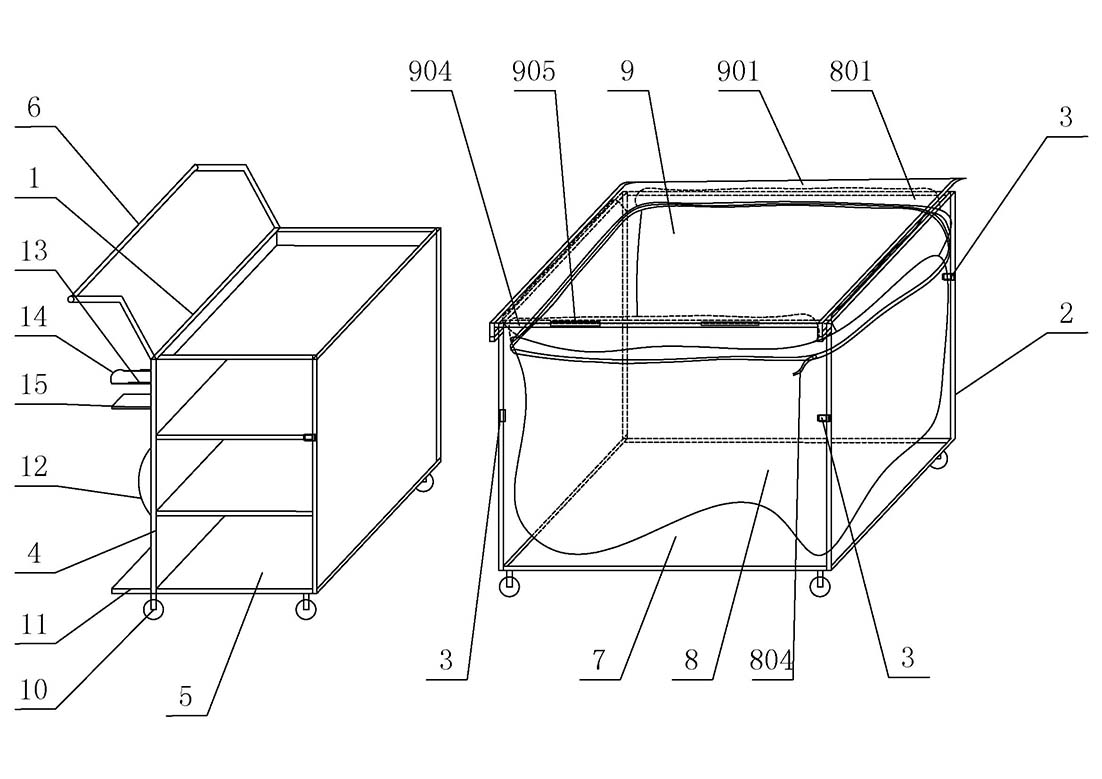

7是实施例2提供的一种多功能新型扫床车分体状态下的立体结构示意图

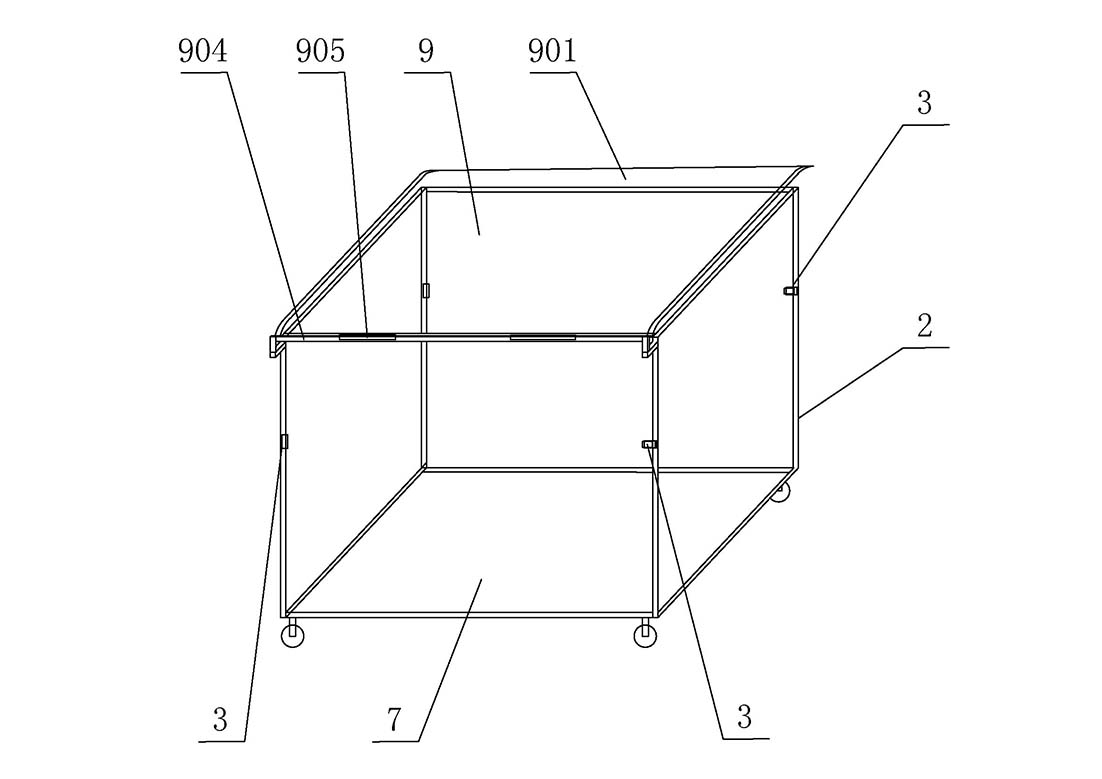

8是实施例2提供的一种多功能新型扫床车中污物收纳车体及盖板的立体结构示意图

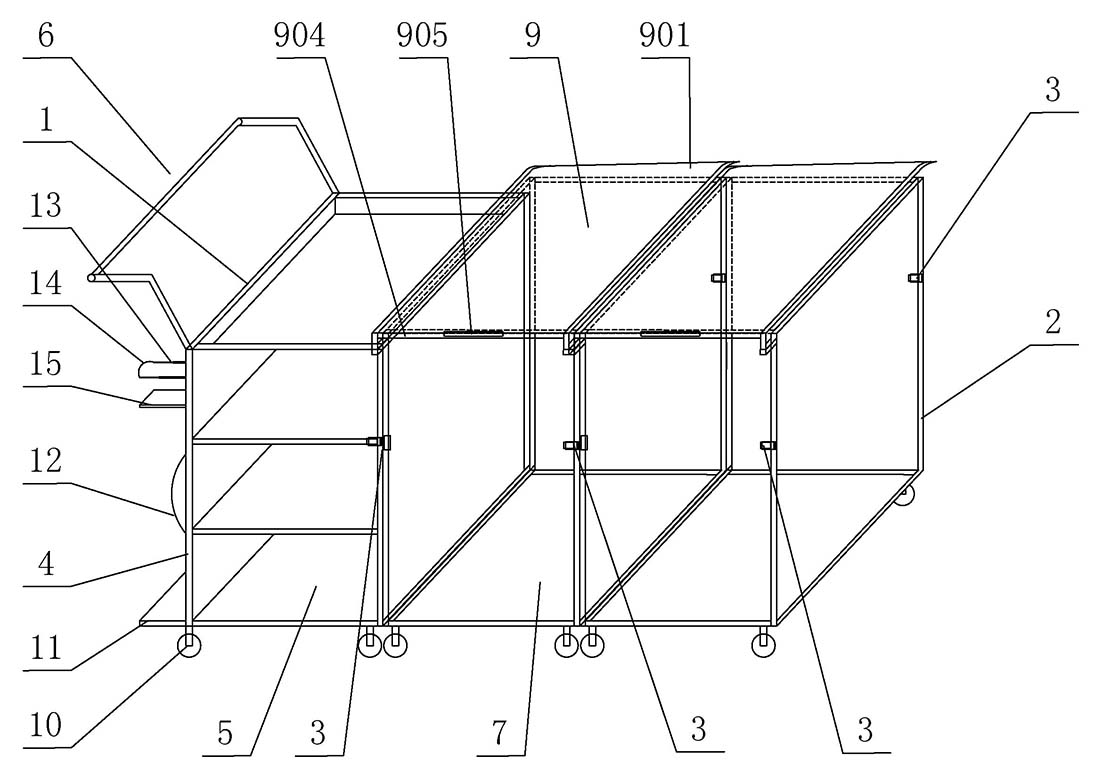

9是实施例2提供的一种多功能新型扫床车多个污物收纳车体组合使用状态的立体结构示意图

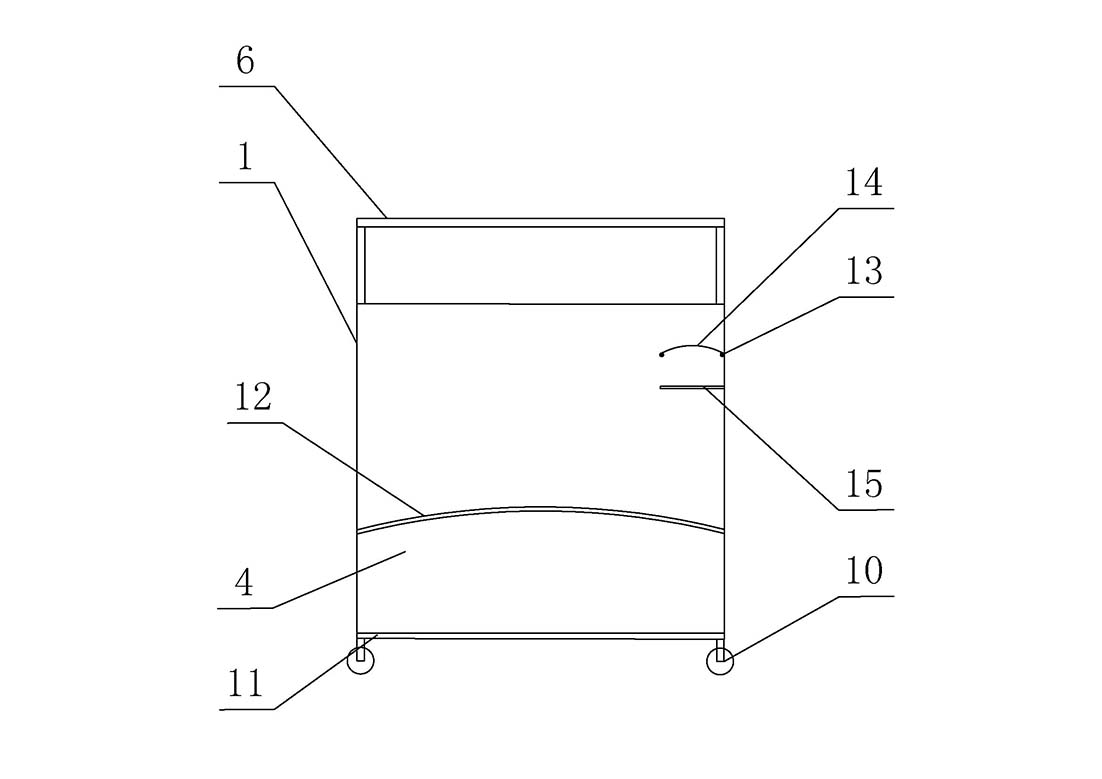

10是实施例1和实施例2中净物放置车体的后视结构示意图;

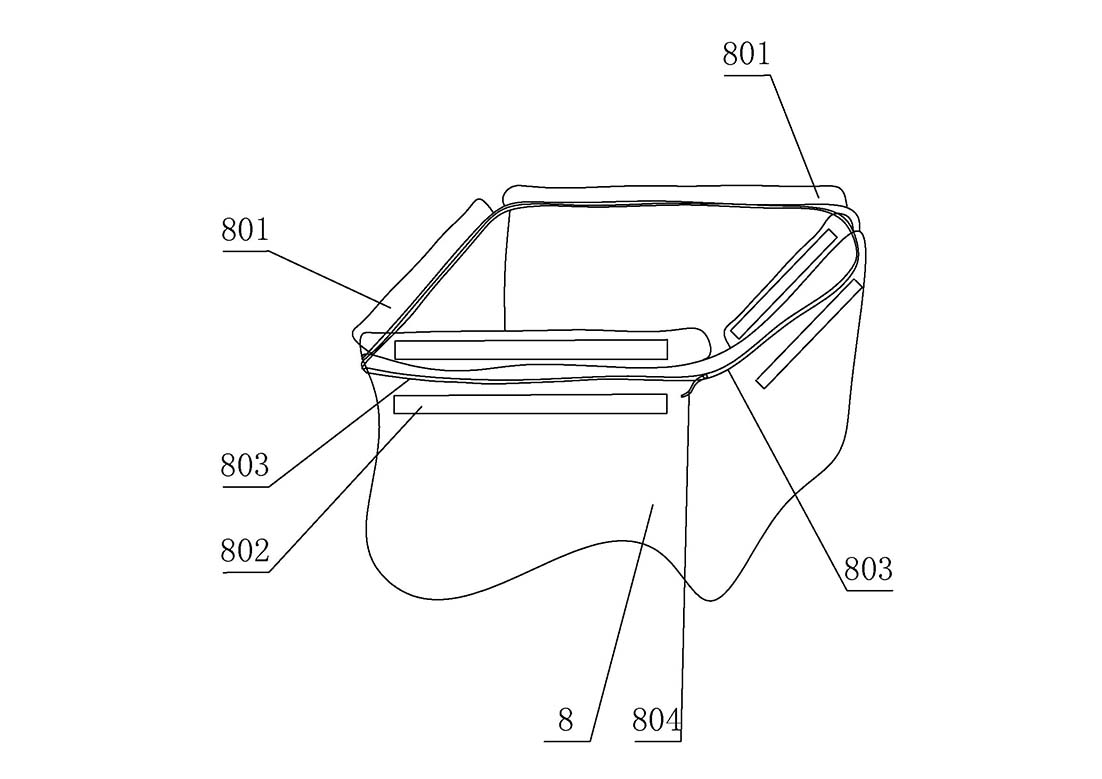

11是实施例1和实施例2中污物袋的立体结构示意图。

图中: 1、推车框架;2、车体框架;3、连接组件;4、侧板;5、隔板;6、推车手柄;7、底板8、污物袋;9盖板;10、车轮;11、第一托板;12、圆弧形固定杆;13、约束杆;14、圆弧形限位杆;15、第二托板;301、连接插头;302、凹槽;303、转轴;304、安装管;305、固定凸块;306、活动凸块;307、推杆;308、咬合部;309、托环;310、圆形挡板;311、压缩弹簧;312、限位环;313、按压块;314、安装板;315、锁扣;801、固定连接部;802、尼龙搭扣;803、束绳约束通道;804、收紧束绳;901、盖体本体;902、滑杆;903套环;904、横担;905、铰链结构。

具体实施方式

本发明的核心是提供一种多功能新型扫床车。

下面结合附图对本发明的内容作进一步说明:

实施例1,如图1、2、3、4、10、11所示,一种多功能新型扫床车,包括净物放置车体和污物收纳车体,净物放置车体与污物收纳车体之间为可拆卸连接;其中净物放置车体包括一个长方体形的推车框架1,在推车框架1的前后两个相对的侧面上各设置有一个侧板4,两个侧板4之间水平设置有一组隔板5,隔板5为四层,推车框架1的后侧面设置有推车手柄6,净物放置车体的后侧面上设置有垃圾袋放置组件,该垃圾袋放置组件包括设置在净物放置车体后侧面的侧板4上的第一托板11,以及位于第一托板11上方的、用于撑开垃圾袋开口的圆弧形固定杆12;第一托板11靠近净物放置车体后侧面的侧板4底部设置,第一托板11与净物放置车体后侧面的侧板4之间固定连接,所述圆弧形固定杆12的两端与净物放置车体后侧面的侧板4之间固定连接;净物放置车体的后侧面上设置有消毒液放置组件,该消毒液放置组件包括两根垂直净物放置车体后侧面的侧板4设置的约束杆13,连接两根约束杆13顶端的圆弧形限位杆14,以及设置在约束杆13下方的第二托板15;两根约束杆13位于同一水平面上,且靠近净物放置车体后侧面的侧板4顶部设置,第二托板15位于两根约束杆13的正下方水平设置,所采用的约束杆13为弹簧收缩杆,该弹簧收缩杆可以拉伸,且具有朝向净物放置车体后侧面的侧板4的拉力,可以将放置在约束杆13及圆弧形限位杆14内的消毒液瓶体挤紧、不易掉落,且可以适用于不同大小规格的消毒液瓶体。在推车框架1和车体框架2的底面靠近四个角的位置处安装有车轮10,车轮10均为万向轮。

污物收纳车体包括一个长方体形的车体框架2,车体框架2的底部设置有底板7,车体框架2内设置有污物袋8,污物袋8位于底板7上方、且与车体框架2为可拆卸连接,污物袋8的开口朝上放置,污物袋8开口四周向上延伸出固定连接部801,固定连接部801朝向污物袋8外侧翻折时,其朝向污物袋8袋体的侧面与污物袋8袋体的外侧面相对应的位置之间设置有尼龙搭扣802,固定连接部801与污物袋8的袋体通过尼龙搭扣802粘接;污物袋8靠近其开口处的袋体上设置有束绳约束通道803,束绳约束通道803围绕污物袋8的靠近气开口处的袋体的一周设置,束绳约束通道803开设有开口,束绳约束通道803内设置有收紧束绳804,收紧束绳804贯穿束绳约束通道803设置,且收紧束绳804的两端通过束绳约束通道803的开口延伸到束绳约束通道803外部,在污物袋8的内表面上还设置有防水隔层。

上述车体框架2位于推车框架1的前方、与推车框架1前侧面贴合设置,推车框架1和车体框架2之间设置有连接组件3,该连接组件3包括设置在净物放置车体的前侧面侧板4内的一组连接插头301,以及设置在污物收纳车体与净物放置车体正对设置的后侧面上的锁定结构,在具体实施的时候如果侧板4是不锈钢薄板,可以根据连接组件具体的安装位置在侧板4的内侧设置衬块,将凹槽302、连接插头301和转轴303设置在衬块内,如果使用的侧板4具有一定的厚度,则可以直接将凹槽302、连接插头301和转轴303设置在侧板4内;在本实施例中设置的连接插头301和锁定结构均为两个/组,连接插头301与净物放置车体的前侧面侧板4垂直设置,该侧板4上设置有可以容纳连接插头301的凹槽302,连接插头301的末端与净物放置车体的前侧面侧板4之间设置有转轴303,转轴303的两端卡接在凹槽302的两侧壁上,连接插头301连同转轴303可以绕转轴303的轴线旋转进凹槽302内;锁定结构包括两端与污物收纳车体的后侧面车体框架2固定连接的安装管304,安装管304水平设置,安装管304上正对连接插头301的位置均开设有插孔,连接插头301可以插入到插孔内,安装管304内侧壁上,位于每个插孔的右侧的位置均固定设置有一个固定凸块305,固定凸块305的两侧边与安装管304的内侧壁固定连接,固定凸块305的朝向其所靠近的插孔的侧面向外凸出,每个插孔的左侧位置均设置有一个活动凸块306,活动凸块306的下方设置有推杆307,推杆307位于安装管304内部、沿安装管304延伸的方向设置,每个活动凸块306的下表面均与推杆307的上表面固定连接,活动凸块306能够随推杆307沿安装管304延伸方向移动,活动凸块306的朝向其所靠近的插孔的侧面向外凸出,连接插头301插入到插孔内时,固定凸块305和活动凸块306正对连接插头301的中部位置,其正对固定凸块305和活动凸块306的凸出部位的外侧面向连接插头301内部凹陷形成咬合部308,咬合部308的形状、尺寸和固定凸块305与活动凸块306的凸出部位的形状、尺寸相匹配;推杆307的外侧环绕设置有托环309,推杆307贯穿托环309设置,托环309用于承托推杆307,使推杆307上的活动凸块306能够正对连接插头301上的咬合部308,托环309的外侧壁与安装管304的内侧壁之间固定连接;推杆307的与其上的活动凸块306凸出部位朝向一致的一端,向外延伸到安装管304及相对应的污物收纳车体的车体框架2的外部,靠近推杆307该端部的安装管304内设置有圆形挡板,推杆307垂直贯穿圆形挡板、且与圆形挡板之间固定连接,圆形挡板的外径小于安装管304内径,圆形挡板与靠近其内侧的托环309之间设置有压缩弹簧311,压缩弹簧311的两端分别与该托环309和圆形挡板固定连接,压缩弹簧311套设在推杆307外侧,连接插头301插入到插孔内时,压缩弹簧311推动推杆307,使活动凸块306挤压连接插头301相应一侧的咬合部308,使连接插头301的的咬合部308与固定凸块305和活动凸块306的凸出部位之间紧密贴合;安装管304的有推杆307延伸出的管口内壁设置有限位环312,限位环312的外侧壁与安装管304的内侧壁之间固定连接,推杆307透过限位环312延伸到安装管304外部,限位环312的内径大于推杆307直径、且小于圆形挡板外径,限位环312可以减少污染物进入到安装管304内,便于整车清洗、消毒;推杆307的延伸到安装管304外的一端的端部固定设置有按压块313,便于使用者推动推杆307组合、拆分污物收纳车体和净物放置车体;进一步的,可以在污物收纳车体前侧面上设置有长条状安装板314,本实施例中,安装板314水平设置,其两端分别与车体框架2前侧面的两个立柱固定连接,安装板314朝向污物收纳车体外侧面上设置有一组(两个)凹槽302,每个凹槽302内设置有连接插头301,连接插头301通过转轴303卡接在凹槽302内;设置在安装板314上的凹槽302、转轴303和连接插头301数量、形状、尺寸、相对位置及连接方式与设置在净物放置车体前侧面的凹槽302、转轴303和连接插头301数量、形状、尺寸、相对位置及连接方式完全一致,此结构设置使得可以根据实际需要拼接多个污物收纳车体,具有很好的适应性;如图5所示,尤其是可以在一个净物放置车体前方拼接多个小尺寸(规格)的污物收纳车体,便于收纳需要分别放置的污染被服。这种结构的连接组件3可以由单人独立组装、拆分污物收纳车体和净物放置车体,使用非常方便。

在车体框架2上方设置有可开合的盖板9,包括盖体本体901,以及分别设置在车体框架2顶面的前后两个横杆上方的两个滑杆902,滑杆902与车体框架2顶面的前后两个横杆平行设置,滑杆902通过连接杆与车体框架2固定连接,盖体本体901下底面靠近其左右两个角的位置各设置有一个套环903,两个套环903分别套设在位于盖体本体901下方的相应的滑杆902上,盖体本体901通过套环903能够相对车体框架2、沿滑杆902左右移动,在盖体本体901全部移动到滑杆902外侧时,盖体本体901可以通过套环903竖直挂在连接杆上(位于车体框架2的一侧),盖体本体901的内侧朝向车体框架2设置,避免护理人员沾染到其上附着的污染物。

实施例2,如图6、7、8、10、11所示,一种多功能新型扫床车,包括净物放置车体和污物收纳车体,净物放置车体与污物收纳车体之间为可拆卸连接;其中净物放置车体包括一个长方体形的推车框架1,在推车框架1的前后两个相对的侧面上各设置有一个侧板4,两个侧板4之间水平设置有一组隔板5,隔板5为四层,推车框架1的后侧面设置有推车手柄6,净物放置车体的后侧面上设置有垃圾袋放置组件,该垃圾袋放置组件包括设置在净物放置车体后侧面的侧板4上的第一托板11,以及位于第一托板11上方的、用于撑开垃圾袋开口的圆弧形固定杆12;第一托板11靠近净物放置车体后侧面的侧板4底部设置,第一托板11与净物放置车体后侧面的侧板4之间固定连接,所述圆弧形固定杆12的两端与净物放置车体后侧面的侧板4之间固定连接;净物放置车体的后侧面上设置有消毒液放置组件,该消毒液放置组件包括两根垂直净物放置车体后侧面的侧板4设置的约束杆13,连接两根约束杆13顶端的圆弧形限位杆14,以及设置在约束杆13下方的第二托板15;两根约束杆13位于同一水平面上,且靠近净物放置车体后侧面的侧板4顶部设置,第二托板15位于两根约束杆13的正下方水平设置,所采用的约束杆13为弹簧收缩杆,该弹簧收缩杆可以拉伸,且具有朝向净物放置车体后侧面的侧板4的拉力,可以将放置在约束杆13及圆弧形限位杆14内的消毒液瓶体挤紧、不易掉落,且可以适用于不同大小规格的消毒液瓶体。在推车框架1和车体框架2的底面靠近四个角的位置处安装有车轮10,车轮10均为万向轮。

污物收纳车体包括一个长方体形的车体框架2,车体框架2的底部设置有底板7,车体框架2内设置有污物袋8,污物袋8位于底板7上方、且与车体框架2为可拆卸连接,污物袋8的开口朝上放置,污物袋8开口四周向上延伸出固定连接部801,固定连接部801朝向污物袋8外侧翻折时,其朝向污物袋8袋体的侧面与污物袋8袋体的外侧面相对应的位置之间设置有尼龙搭扣802,固定连接部801与污物袋8的袋体通过尼龙搭扣802粘接;污物袋8靠近其开口处的袋体上设置有束绳约束通道803,束绳约束通道803围绕污物袋8的靠近气开口处的袋体的一周设置,束绳约束通道803开设有开口,束绳约束通道803内设置有收紧束绳804,收紧束绳804贯穿束绳约束通道803设置,且收紧束绳804的两端通过束绳约束通道803的开口延伸到束绳约束通道803外部,在污物袋8的内表面上还设置有防水隔层。

上述车体框架2位于推车框架1的前方、与推车框架1前侧面贴合设置,推车框架1和车体框架2之间设置有连接组件3,在推车框架1和车体框架2左右宽度相同的前提下,该连接组件3为设置在推车框架1前侧面和车体框架2后侧面之间的锁扣315,本实施例中锁扣315为两个,锁扣315的活动部设置在推车框架1前侧面左右两个立柱上,锁扣315的固定部设置在车体框架2后侧面左右两个立柱上,推车框架1的前侧面和车体的后侧面正对设置时,相应锁扣315的活动部和固定部正对设置;进一步的,在车体框架2的前侧面的左右两个立柱上设置有锁扣315的活动部,该活动部的安装位置与车体框架2后侧面左右两个框架上设置的锁扣315的固定部相对应,此结构设置使得可以根据实际需要拼接多个污物收纳车体,具有很好的适应性;如图9所示,尤其是可以在一个净物放置车体前方拼接多个小尺寸(规格)的污物收纳车体,便于收纳需要分别放置的污染被服。这种结构的连接组件3可以由单人独立组装、拆分污物收纳车体和净物放置车体,使用非常方便;且整个连接组件3全部外漏,便于整车消毒处理。并且在具体实施、生产、使用的过程,锁扣315结构可以由束带及扣环结构替换,即是在在推车框架1前侧面左右两个立柱上固定设置束带的一端,在车体框架2后侧面左右两个立柱上相应的位置设置扣环,推车框架1的前侧面和车体的后侧面正对设置时,束带和扣环正对设置,在束带的外侧面的两端分别设置尼龙搭扣802的绒面层和钩面层,通过将束带穿过扣环,并且将尼龙搭扣802的两个面层贴合使净物放置车体和污物收纳车体连接,这种连接结构能够进一步降低生产成本。

在车体框架2上方设置有可开合的盖板9,包括盖体本体901,以及设置在车体框架2顶面左横杆或右横杆上方的横担904,横担904与车体框架2顶面的左右两个横杆平行设置,横担904通过连接杆与车体框架2固定连接,盖体本体901正对车体框架2顶面盖合在车体框架2上方时,盖体本体901的与横担904对应的侧边与横担904之间设置有铰链结构905,盖体本体901通过铰链结构905能绕横担904翻转。

从实施例1和实施例2的具体结构可知,在使用时,可以根据需要可以在一个净物放置车体前方拼接多个(相同或不同规格的)污物收纳车体,在每个污物收纳车体内放置污物袋8,污物袋8上的固定连接部801向外翻折后包裹在车体框架2顶面的横杆上,再通过尼龙搭扣802与污物袋8的袋体外侧连接,使污物袋8开口张开、挂在车体框架2内;在需要转运更换下的被服时,可以将净物防止车体与污物收纳车体拆分,只需要推送污物收纳车体即可,可以减少推送的物品,降低护理人员的劳动强度,且能避免净物被污染;在需要临时放置污物时,只需要将净物防止车体与污物收纳车体拆分,将污物收纳车体独立放置即可,使扫床车具有污物放置车的功能,能减少资金投入;在转运污染物或临时放置污染物时,均可以通过扣合盖板9,避免致病菌飘散、污染环境,并且可以通过收紧束绳804闭合污物袋8的开口,进一步的避免致病菌飘散、污染环境。

根据上述具体实施方式可见,本发明提供的一种多功能新型扫床车具有结构合理、使用方便,具体分体式结构,扫床清洁过程中无需多次取出、转运脏的被服,能够避免在扫床过程中出现致病菌飘散的情况,能够根据不同的使用需求组合使用的优点。



作品科技含量及创新亮点:
本发明提供的一种多功能新型扫床车可拆卸连接的净物放置车体与污物收纳车体,需要污物收纳车体分离后即可作为临时污物放置车使用,且不会对净物放置车体(区域)造成污染,能够避免浪费资金,减少占用病区空间,能够减少污染点,便于管理、消毒;净物放置车体中设置有侧板和隔板,能够将净物放置车体内分离出多个放置区域,便于清洁物品和洁净物品的分类放置,使用方便;在污物收纳车体的顶面设置可开合的盖板,在扫床过程中或污物临时放置时,盖板可以有效放置致病菌飘散;净物放置车体与污物收纳车体之间采用的多种连接方式,均可以做到单人操作,组合、分离使用方便;具体的盖板结构可以在不将盖板和车体分离的情况下开合,使用方便;污物袋的固定连接部与袋体之间通过尼龙搭扣粘接,便于将污物袋固定到污物收纳车体的框架上,收紧束绳的设置使得在污物转运时,可以收紧污物袋袋口,避免致病菌飘散,袋体内侧壁的防水隔层的可以避免浸染体液的被服污染污物袋袋体,便于消毒、清洗;在净物放置车体的后侧设置垃圾袋放置组件,可以将垃圾袋套设在圆弧形固定杆上,第一托板用于承托垃圾袋底部,在扫床时可以将垃圾一并清理、收纳,能够减少护理人员工作量,使用方便;在净物放置车体的后侧设置消毒液放置组件,能够将消毒液容器放置到两个约束杆和圆弧形限位杆之间,用第二托板承托,避免消毒液瓶体直接放置到净物放置车体上被晃倒或碰掉

作品应用价值及意义: 多功能新型扫床车分体式结构,扫床清洁过程中无需多次取出转运脏的被服,能够避免在扫床过程中出现致病菌飘散的情况,结构合理、使用方便

作品材料经费预算:1500-2500(元)
