说  明  书

多功能动静脉内瘘锻炼装置

技术领域

本实用新型涉及医疗辅助设备，尤其是涉及一种多功能动静脉内瘘锻炼装置。

背景技术

动静脉内瘘被是一种血管吻合的外科手术，将前臂靠近手腕部位的动脉和邻近静脉做一缝合，使动脉血液流至静脉，达到透析血液量要求，便于血管穿刺，从而建立血液透析体外循环。自体动静脉内瘘使用寿命长，能够提供足够的血流量，能够反复穿刺，是目前建立长期血管径路的首要选择。自体动静脉内瘘建成以后，并不能马上使用，内瘘成熟至少需要4周，一般等待8～12周后再开始穿刺。

为了促进动静脉内瘘尽快成熟，通常采用术后锻炼器进行锻炼，现有的锻炼器包括由充气胶球或橡皮圈构成的握力球，在术后一周后伤口无感染、无渗血且愈合良好的情况下，每天用术侧手捏握握力球，每次3～5次。上述锻炼器具有以下缺点：首先，结构简单，功能单一，无法准确显示握力大小和握力次数，使得一些老年患者无法准确记住每天练习次数，更无法准确掌握每次握球力度，造成握球力度大小不一，影响锻炼效果；其次，在术后两周后，需要另行结合止血带或血压表袖套进行握拳或握球锻炼，握力球与止血带为分体式结构，需要分别保存，容易丢失，并且需要护理人员辅助捆扎和解绑止血带，操作不便。

发明内容

本实用新型目的在于提供一种操作简单、既可握球锻炼、又可热敷护理的多功能动静脉内瘘锻炼装置。

为实现上述目的，本实用新型采取下述技术方案：

本实用新型所述的多功能动静脉内瘘锻炼装置，包括装置本体，所述装置本体包括安装板，所述安装板上端部通过伸缩式拉绳连接有握力球，所述握力球内设置有带有灯源和压力触发开关的电子发光电路；位于所述握力球上部的安装板上设置有带有显示器的控制板，所述控制板上设置有开关按钮、时间按钮、频率按钮和语音播放按钮；在所述安装板中部通过伸缩式拉绳连接有带有魔术贴的加热布，所述加热布内密封设置有加热丝、温度传感器，加热丝上设置有带有电插头的导线，所述导线上设置有与所述温度传感器电连接的显示窗；所述安装板的下端部通过伸缩式拉绳连接有带有进出气阀的柔性压力环。

所述魔术贴的毛面设置在所述加热布左端部的正面，魔术贴的钩面设置在加热布右端部的背面。

本实用新型优点在于将握力球、加热布和柔性压力环集成在安装板上，不仅便于集中存放管理，还利于动静脉内瘘锻炼，使用时通过伸缩式拉绳向外拉出，有效满足不同患者的锻炼需求，舒适度高；通过显示屏和语音帮助患者记录握球次数和锻炼时间，有效督促患者完成锻炼任务；握力球本身可提醒患者握力到位与否，防止患者用力过大或用力不足。

附图说明

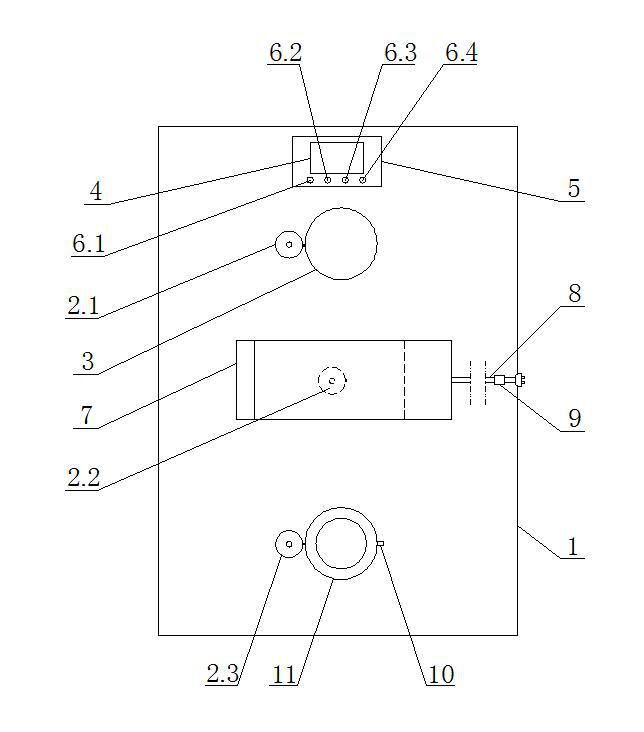

图1是本实用新型的结构示意图。

具体实施方式

如图1所示，本实用新型所述的多功能动静脉内瘘锻炼装置，包括装置本体，所述装置本体包括安装板1，所述安装板1上端部通过伸缩式拉绳2.1连接有握力球3，握力球3大小可更换，以满足不同时期患者握球训练需求，握力球3内设置有带有灯源和压力触发开关的电子发光电路，患者握力达到握力球3设定压力值时压力触发开关开启，握力球3发亮提醒患者停止施加力；位于握力球3上部的安装板1上设置有带有显示屏4的控制板5（控制板5可用蓄电池供电，也可与外接电源电连接），所述控制板5上设置有开关按钮6.1、时间按钮6.2、频率按钮6.3和语音播放按钮6.4，语音播放按钮6.4可以播放“握”、“松”提示，其提示频率与频率按钮6.3设定频率一致，练习时设定锻炼总时长和每次握球时间，通过显示屏4实时显示倒计时时间；在安装板1中部通过伸缩式拉绳2.2连接有带有魔术贴的加热布7，加热布7内密封设置有加热丝、温度传感器，加热布7上设置有带有电插头的导线8，所述导线8上设置有与温度传感器电连接的显示窗9，显示窗9上设置有温度调节按钮，通过显示窗9准确显示加热布7的温度，加热布7可通过电插头与控制板5蓄电池的放电孔电连接，也可与外接电源连接；实际制造时，魔术贴的毛面设置在加热布7左端部的正面，魔术贴的钩面设置在加热布7右端部的背面，伸缩式拉绳2设置在加热布7中部，护理结束后，通过魔术贴将加热布7卷成一卷；安装板1的下端部通过伸缩式拉绳2.3连接有带有进出气阀10的柔性压力环11，可进行握拳锻炼或结合握力球3进行握球锻炼；柔性压力环11可更换，以满足不同患者的需求。

实际制造时，伸缩式拉绳2采用现有卷尺结构，其嵌设在安装板1内的安装槽内，锻炼时可向外拉出握力球3、加热布7或柔性压力环11，以满足不同患者的活动需求，锻炼结束后握力球3、加热布7及柔性压力环11可通过伸缩式拉绳2.1、2.2、2.3的复位按钮复位。

使用时，进行握球锻炼时，根据患者实际情况，向下拉出握力球3，打开控制面板，设定锻炼时间、锻炼频率进行握球锻炼，握球时缓慢均匀用力捏压握力球3，当达到预定压力值时握力球3发亮，提醒患者停止对握力球3施加压力，根据语音提示反复捏握或松开握力球3，达到设定锻炼时间时控制板5发出语音提示，提醒患者完成锻炼任务；进行加热护理时，设定加热温度并通过显示窗9观察加热温度，患者可根据实际需求将加热布7拉出，用加热布7包裹动静脉内瘘位置处，通过魔术贴调节加热布7松紧度，确保患者的舒适度，进行热敷护理；进行握拳锻炼时，根据患者需求将柔性压力环11拉出并套设在术侧胳膊肘4～5cm处，对柔性压力环11进行充气，当达到患者最大耐受压力时停止充气，进行握拳锻炼，当内瘘处静脉微张开时，对柔性压力环11放气，防止胳膊过度受压。实际锻炼时，可同时进行握球锻炼和热敷护理；也可以套上柔性压力环11进行握球锻炼。

将握力球、加热布和柔性压力环集成在安装板上，不仅便于集中存放管理，还利于动静脉内瘘锻炼，使用时通过伸缩式拉绳向外拉出，有效满足不同患者的锻炼需求，舒适度高；通过显示屏和语音帮助患者记录握球次数和锻炼时间，有效督促患者完成锻炼任务；握力球本身可提醒患者握力到位与否，防止患者用力过大或用力不足。

作品应用价值及意义：

 提供一种操作简单、既可握球锻炼、又可热敷护理的多功能动静脉内瘘锻炼装置。

作品材料经费预算：

200元
