本实用新型公开了一种可调型耳用吸引头，包括呈空心结构的负压腔体，负压腔体的一端插入有导管，负压腔体的另一端设有进气口，并安装有用于调节进气口大小的调节组件，负压腔体的侧壁上设有用于连接抽气泵的抽气口；所述导管的前端弯折，且弯折处的轴线夹角为125~145℃；所述调节组件包括相互滑动配合的第一挡板及第二挡板，第二挡板远离第一挡板的一端穿过并伸出负压腔体，所述第一挡板与负压腔体固定连接，所述第二挡板与负压腔体滑动连接。本实用新型携带方便，使用时可快捷调整吸引速度，不易损伤外耳道皮肤，避免交叉感染，节省了医护人员的工作时间。

1. 一种可调型耳用吸引头，其特征在于：包括呈空心结构的负压腔体，负压腔体的一端插入有导管，负压腔体的另一端设有进气口，并安装有用于调节进气口大小的调节组件，负压腔体的侧壁上设有用于连接抽气泵的抽气口；所述导管的前端弯折，且弯折处的轴线夹角为125~145℃；所述调节组件包括相互滑动配合的第一挡板及第二挡板，第二挡板远离第一挡板的一端穿过并伸出负压腔体，所述第一挡板与负压腔体固定连接，所述第二挡板与负压腔体滑动连接。

2. 根据权利要求1所述的可调型耳用吸引头，其特征在于：所述导管为透明的，且导管前端的管口采用圆角过渡。

3. 根据权利要求1所述的可调型耳用吸引头，其特征在于：负压腔体的外壁上设有防滑凸纹。

4. 根据权利要求1所述的可调型耳用吸引头，其特征在于：第二挡板与第一挡板相接处的侧面上设有滑槽，第一挡板上设有与滑槽相适配的凸起。

5. 根据权利要求1所述的可调型耳用吸引头，其特征在于：第二挡板伸出负压腔体的一端设有长孔。

6. 根据权利要求1至5任一所述的可调型耳用吸引头，其特征在于：所述导管由聚氯乙烯管制成，所述负压腔体由橡胶制成。

一种可调型耳用吸引头

技术领域

本实用新型属于医疗用品技术领域，具体涉及一种可调型耳用吸引头。

背景技术

耳科手术和耳科检查，以及耳道内吸除脓液时，均需要使用吸引器进行操作。目前，临床上常用一次性冲洗针代替耳用吸引头，这样存在以下缺陷：1. 冲洗针头的金属针头易碰伤外耳道皮肤，引起患者疼痛及感染；2. 无法调节负压，负压过大易引起患者外耳道损伤及患者眩晕发生意外，负压过小则无法吸出外耳道分泌物。

虽然申请号为201220097726.8的中国实用新型专利，公开了一种软头耳科吸引器，该吸引器的吸引头为软头，避免了冲洗针头的金属针头易碰伤外耳道皮肤，但是该吸引头与管体为一条直线上的设计，在耳道内不能够对耳道侧壁进行有效的吸引操作。申请号为201420381474.0的中国实用新型专利，公开了一种耳科用吸引器，包括管体和管体左端的吸引头，吸引头端部设有圆形的吸引罩，管体的右端与负压管连通；虽然这样方便手持吸引头进行吸引操作，但难以同时控制管体内的负压。

实用新型内容

为了便捷有效地进行耳部吸引操作，本实用新型提供了一种可调型耳用吸引头。

为了实现上述目的，本实用新型采取的技术方案如下：

一种可调型耳用吸引头，包括呈空心结构的负压腔体，负压腔体的一端插入有导管，负压腔体的另一端设有进气口，并安装有用于调节进气口大小的调节组件，负压腔体的侧壁上设有用于连接抽气泵的抽气口；所述导管的前端弯折，且弯折处的轴线夹角为125~145℃；所述调节组件包括相互滑动配合的第一挡板及第二挡板，第二挡板远离第一挡板的一端穿过并伸出负压腔体，所述第一挡板与负压腔体固定连接，所述第二挡板与负压腔体滑动连接。

优选地，所述导管为透明的，且导管前端的管口采用圆角过渡。

优选地，负压腔体的外壁上设有防滑凸纹。

优选地，第二挡板与第一挡板相接处的侧面上设有滑槽，第一挡板上设有与滑槽相适配的凸起。

优选地，第二挡板伸出负压腔体的一端设有长孔。

进一步，所述导管由聚氯乙烯管制成，所述负压腔体由橡胶制成。

本实用新型使用医用聚氯乙烯（PVC）材质制成全透明的导管，可清晰看到导管中间流经的吸引物质，避免使用时遮挡光线以及医生的视线；导管前端采用圆角达到钝化目的，不易损伤外耳道皮肤，避免不良并发症的发生；通过负压腔体一端的调节组件，可用手推拉第二挡板来控制负压大小，可快捷调整吸引速度。本实用新型方便携带，通过更换导管可以有效地避免交叉感染，结构设计合理，大大节省了医护人员的工作时间，实用性强，易于大规模推广。

附图说明

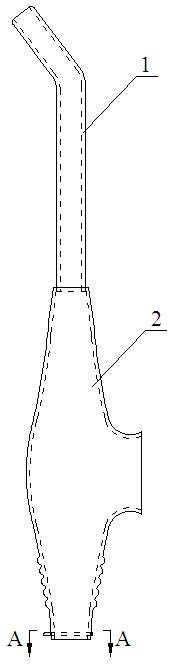

图1是本实用新型的结构示意图；

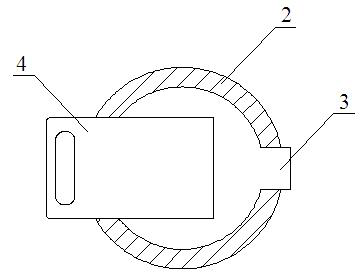

图2是图1沿A-A线的剖面图；

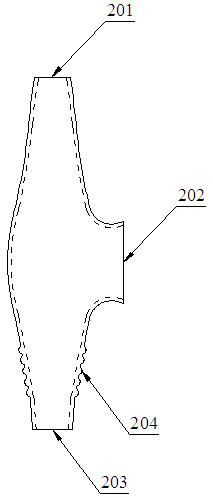

图3是图1中负压腔体的结构示意图；

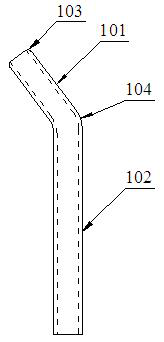

图4是图1中导管的结构示意图；

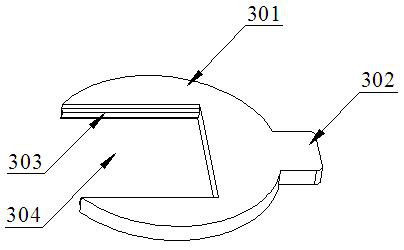

图5是图2中第一挡板的结构示意图；

图6是图2中第二挡板的结构示意图。

具体实施方式

如图1~6所示，一种可调型耳用吸引头，包括呈空心结构的负压腔体2，负压腔体2的上端设有连接口201，并插入有导管1，负压腔体2的下端设有进气口203，并安装有用于调节进气口203大小的调节组件，负压腔体2的侧壁上设有用于连接抽气泵的抽气口202；负压腔体2下部的外壁上设有防滑凸纹204。所述导管1的前端呈圆弧弯折104，导管1被圆弧弯折104分成两段，即第一管部101及第二管部102，第一管部101的轴向中心线与第二管部102的轴向中心线的夹角约为135℃。所述调节组件包括相互滑动配合的第一挡板3及第二挡板4，所述第一挡板3包括呈圆形的第一板部301，第一板部301的左侧设有矩形的缺口304，第一板部301的外圆侧面与负压腔体2的内壁无缝连接，第一板部301的右侧延伸有矩形的连接部302，所述连接部302插入负压腔体2的侧壁，并与负压腔体2的侧壁固定连接；所述第二挡板4包括呈矩形的第二板部401，且第二板部401的右部插入缺口304中且与缺口304相适配，第二板部401的左端穿过并伸出负压腔体2，并与负压腔体2的侧壁滑动连接，第二板部401左端设有方便手指拉/推的长孔402；第二板部401的两侧沿第二板部401的滑动方向设有滑槽403，第一挡板3的缺口304上设有与滑槽403相适配的凸起303。

其中，所述导管1为透明的，且第一管部101前端的管口采用圆角103过渡；所述导管1由聚氯乙烯管制成，所述负压腔体2由橡胶制成。

本实用新型使用时，先向外拉动第二挡板4，使进气口203尽量打开，将抽气口202连接抽气泵，打开抽气泵，将导管1放入耳道，向内缓慢推到第二挡板4，观察到导管1中流经的吸引物质；吸引结束后，关闭抽气泵，同时移动导管1。通过调节第二板部401遮挡缺口304的大小来调节负压大小，避免了负压过大，引起患者外耳道损伤及患者眩晕发生意外，也可以避免负压过小，导致的无法吸出外耳道分泌物。
