说  明  书

桡动脉压迫止血带

技术领域

本实用新型涉及桡动脉介入治疗领域，尤其是涉及一种具有脉搏检测功能的桡动脉压迫止血带。

背景技术

    介入放射学在其应用领域具有广阔的发展空间，被誉为二十一世纪的医学。介入治疗以其微创、有效、低风险等优点已在临床疾病治疗中得到广泛应用。血管穿刺介入技术是介入治疗的主要技术之一，同时由于桡动脉具有内径大、血液循环不容易受损、技术容易掌握、可根据需要置入较大鞘管等优点，因此桡动脉穿刺已成为血管性介入技术中常选的穿刺部位。

    随着科学技术的进步和病人对手术微创化的需求，近年来，越来越多的病人选用经桡动脉、股动脉入路介入手术治疗心脏系统疾病；然而动脉穿刺介入治疗并非完全无创，由于术中穿刺及鞘管的置入，在穿刺部仍会留有伤口，虽然伤口较小，均无需缝合处理，但由于动脉的血流量大、流速快等原因，在穿刺后仍需采用压迫法进行止血与包扎。

    现有的桡动脉压迫止血带为带有手臂固定带的弧形压板，在弧形压板的内侧面上设置有压块，其外侧面上设置有丝杠调节装置；使用时将压块对准穿刺点，并通过固定粘带固定于手臂上，然后调整丝杠调节装置使压块压紧穿刺点3~4个小时；实际操作时顶压的力度很难把握，均是护士凭经验操作，因此无法准确判断压迫的力度是否堵塞血管，一旦血管堵塞时间较长，就会导致压迫部位周边发生淤血或淤青，给病人带来不适感和二次损伤，严重时还会导致穿刺点后方的手臂无知觉、坏死等情况。

发明内容

本实用新型目的在于提供一种具有脉搏检测功能的桡动脉压迫止血带。

为实现上述目的，本实用新型可采取下述技术方案：

本实用新型所述的桡动脉压迫止血带，包括带有手臂固定带的弧形压板，在所述弧形压板下表面设置有柔性压块，其上表面设置有丝杠调节装置，所述丝杠调节装置的丝杠调节杆垂直向下延伸穿过弧形压板与所述柔性压块相固连；所述柔性压块为中空的矩形结构，在柔性压块的底面上涂覆有止血敷料层，在柔性压块侧壁上密封设置有与其中空内腔相连通的注水管，所述注水管的外端扣合有密封端盖；在所述柔性压块的内腔中密封设置有压力式脉搏探测感应器，所述压力式脉搏探测感应器的压力感应膜贴附于所述柔性压块底面上；在所述弧形压板上设置有显示屏，所述显示屏的信号输入端与所述压力式脉搏探测感应器的信号输出端电连接,所述压力感应膜的信号输出端与所述压力式脉搏探测感应器的信号输入端电连接。

所述密封端盖通过柔性连接臂固连于所述注水管外壁上。

本实用新型优点在于结构简单，操作简便。在对桡动脉进行压迫止血的同时检测从穿刺位置处有无脉搏，无脉搏就说明柔性压块下压过紧，血管堵塞，此时患者或医护人员可通过丝杠调节装置来调整柔性压块的压力，避免压迫部位周边发生淤血或淤青，避免给病人带来不适感和二次损伤，防止穿刺点后方的手臂无知觉、坏死等情况的发生；止血敷料层能够加快伤口的愈合速度，降低穿刺点接触面结痂的可能性，另外通过注水管向柔性压块内腔中加注冷水，能够加快穿刺点血液的凝固，减少压迫时间。

附图说明

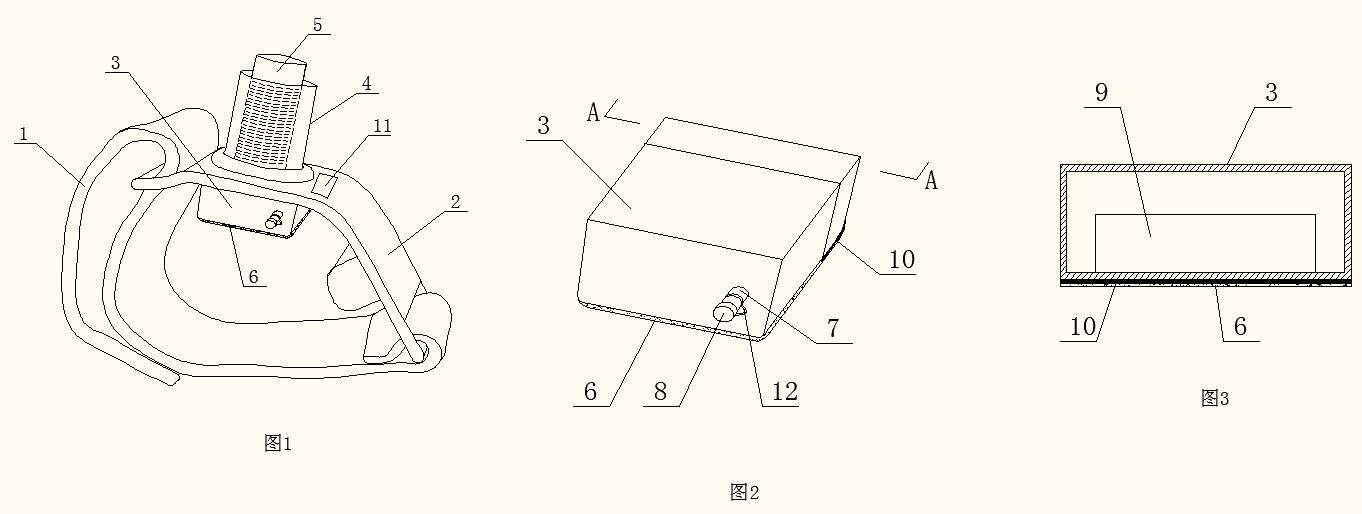

图1是本实用新型的结构示意图。

图2是图1中柔性压块的放大图。

图3是图2中A-A向剖视放大图。

具体实施方式

如图1-3所示，本实用新型所述的桡动脉压迫止血带，包括带有手臂固定带1的弧形压板2，在弧形压板2下表面设置有柔性压块3（柔性压块3可采用硅胶制成），其上表面设置有丝杠调节装置4，丝杠调节装置4的丝杠调节杆5垂直向下延伸穿过弧形压板2，其下端与柔性压块3相固连，通过调整丝杠调节杆5来改变柔性压块3对穿刺点的压力。

柔性压块3为中空的矩形结构，在柔性压块3的底面上涂覆有止血敷料层6，止血敷料层6能够加快伤口的愈合速度，降低穿刺点接触面结痂的可能性；在柔性压块3侧壁上密封设置有与其中空内腔相连通的注水管7，注水管7的外端扣合有密封端盖8，为避免密封端盖8丢失，在密封端盖8上设置有柔性连接臂12，柔性连接臂12的外端固连于注水管7外壁上；由于冰敷能有助于血液的凝固，因此可通过注水管7向柔性压块3内腔中加注冷水或冰水，从而加快穿刺点血液的凝固，减少压迫时间。

在柔性压块3的内腔中密封设置有压力式脉搏探测感应器9，压力式脉搏探测感应器9的压力感应膜10贴附于柔性压块3底面上；在弧形压板2上设置有显示屏11，显示屏11的信号输入端与压力式脉搏探测感应器9的信号输出端电连接,压力感应膜10的信号输出端与压力式脉搏探测感应器9的信号输入端电连接；实现在对桡动脉穿刺点压迫止血的同时，实时检测穿刺部位有无脉搏，并将信息反映到显示屏上；有脉搏的话，压力感应膜10就会持续感应到间歇跳动的脉搏频率；如果压力感应膜10无法感应到间歇跳动的脉搏频率的话，就说明无脉搏，表示柔性压块3下压过紧，血管堵塞，此时患者或医护人员可通过丝杠调节装置4来调整柔性压块3的压力，避免压迫部位周边发生淤血或淤青，避免给病人带来不适感和二次损伤，防止穿刺点后方的手臂无知觉、坏死等情况的发生。

作品科技含量及创新亮点：

本实用新型优点在于结构简单，操作简便。在对桡动脉进行压迫止血的同时检测从穿刺位置处有无脉搏，无脉搏就说明柔性压块下压过紧，血管堵塞，此时患者或医护人员可通过丝杠调节装置来调整柔性压块的压力，避免压迫部位周边发生淤血或淤青，避免给病人带来不适感和二次损伤，防止穿刺点后方的手臂无知觉、坏死等情况的发生；止血敷料层能够加快伤口的愈合速度，降低穿刺点接触面结痂的可能性，另外通过注水管向柔性压块内腔中加注冷水，能够加快穿刺点血液的凝固，减少压迫时间。

作品应用价值及意义：

本实用新型所述的桡动脉压迫止血带，包括带有手臂固定带的弧形压板，在所述弧形压板下表面设置有柔性压块，其上表面设置有丝杠调节装置，所述丝杠调节装置的丝杠调节杆垂直向下延伸穿过弧形压板与所述柔性压块相固连；所述柔性压块为中空的矩形结构，在柔性压块的底面上涂覆有止血敷料层，在柔性压块侧壁上密封设置有与其中空内腔相连通的注水管，所述注水管的外端扣合有密封端盖；在所述柔性压块的内腔中密封设置有压力式脉搏探测感应器，所述压力式脉搏探测感应器的压力感应膜贴附于所述柔性压块底面上；在所述弧形压板上设置有显示屏，所述显示屏的信号输入端与所述压力式脉搏探测感应器的信号输出端电连接,所述压力感应膜的信号输出端与所述压力式脉搏探测感应器的信号输入端电连接。

所述密封端盖通过柔性连接臂固连于所述注水管外壁上。

作品材料经费预算：

新型医用桡动脉止血器380元/个。
