说  明  书

氧气湿化瓶

技术领域

本实用新型涉及医疗器械，尤其是涉及一种氧气湿化瓶。

背景技术

临床上存在低氧血症等呼吸困难患者需要长时间吸氧治疗，而医药用氧是纯氧（即干氧，氧气中没有水份），不同于自然界空气中的氧气含有一定水份；纯氧会刺激人的上呼吸道，造成不适感，因此为避免纯氧直接被病人吸入，在吸氧时需要用湿化瓶先给氧气增湿。

现有的氧气湿化瓶大多是由带导水心的湿化体、湿化液盛装瓶、流量计以及设置于湿化体上的供氧装置接头和输氧接头组成；使用时，先将供氧装置接头与供养装置连通并固定（一般现有医院中供氧装置均设置在病房内的床头墙壁上，因此供氧装置接头又叫墙插接头），然后将氧气管插装于输氧接头上便可进行吸氧，当不使用时拔掉氧气管即可；一旦拔掉氧气管，输氧接头便裸露在外，其上无任何密封保护件，易导致输氧接头处污染，影响后续的使用；另外，湿化液盛装瓶内无液位监测装置，当湿化液盛装瓶内的液体用完而医护人员未能及时发现时，病人就容易直接吸到纯氧，造成安全隐患；同时，由于现有的氧气湿化瓶不方便更换及添加液体，因此一般为一次性的，使用完后就直接丢弃，造成浪费的同时增大了病人的经济负担。

发明内容

本实用新型目的在于提供一种结构简单，使用方便，安全无污染的氧气湿化瓶。

为实现上述目的，本实用新型可采取下述技术方案：

本实用新型所述的氧气湿化瓶，包括由上盖和瓶身密封扣合而成的湿化液盛装瓶，在所述上盖中部密封设置有与所述瓶身内腔相连通的湿化体，所述湿化体的导水芯自所述上盖中部垂直向下延至瓶身内靠近底壁位置处，位于所述湿化液盛装瓶外部的湿化体上设置有流量计、供氧装置接头和输氧接头；在所述瓶身内侧壁上沿纵向设置有下端低于所述导水芯的液位测量腔，所述液位测量腔上、下两端开口形成通腔结构，在所述液位测量腔内设置有无线液位传感器，所述无线液位传感器下端与所述导水芯下端齐平；在所述输氧接头上套装有挂环，所述挂环上通过软质连接臂固连有与所述输氧接头相匹配的密封端盖；在所述上盖上设置有与所述瓶身内腔相连通的注液管，所述注液管上扣合有橡胶密封塞。

本实用新型优点在于结构简单，使用方便，安全无污染。在氧气增湿过程中，液位测量腔能够保证位于其内的液体平稳，从而使液位传感器能够准确测定液位，及时作出报警，便于医护人员及时赶来更换或添加液体，避免液体用完病人直接吸入纯氧，降低安全隐患；密封端盖能够保证拔掉氧气管后输氧接头密封紧密，保证输氧接头的洁净无污染，不影响后续使用；注液管的设置方便添加液体，避免液体用完后直接丢弃造成浪费。

附图说明

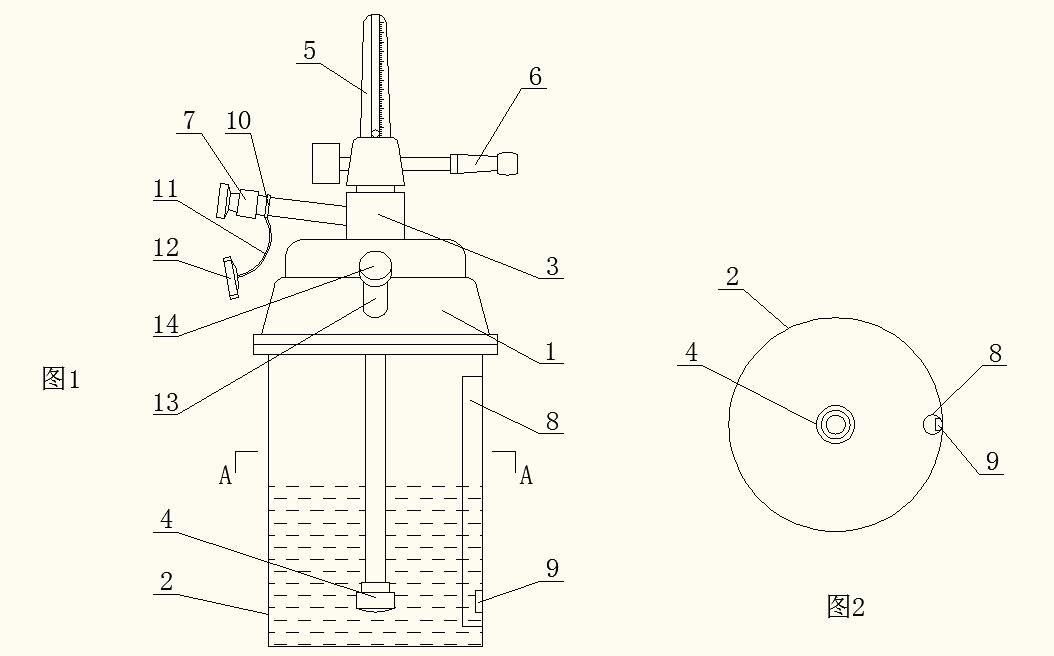

图1是本实用新型的结构示意图。

图2是图1中A-A向剖视图。

具体实施方式

如图1、2所示，本实用新型所述的氧气湿化瓶，包括由上盖1和瓶身2密封扣合而成的湿化液盛装瓶，在上盖1中部密封设置有与瓶身2内腔相连通的湿化体3（湿化体3即为氧气加湿通路），湿化体3的导水芯4自上盖1中部垂直向下延至瓶身2内靠近底壁位置处，位于湿化液盛装瓶外部的湿化体3上设置有流量计5、供氧装置接头6和输氧接头7，流量计5用于实时测定输氧流量，供氧装置接头6与外部供养装置相连接，输氧接头7与氧气管相连接。

在瓶身2内侧壁上沿纵向设置有下端低于导水芯4的液位测量腔8（即液位测量腔8下端到瓶身2底壁的垂直高度小于导水芯4下端到瓶身2底壁的垂直高度），液位测量腔8上、下两端开口形成通腔结构，保证在氧气增湿过程中液位测量腔内的液体平稳，能够准确的反映出液位高低；在液位测量腔8内设置有无线液位传感器9，无线液位传感器9下端与导水芯4下端齐平，保证在液位将要低于导水芯4时及时报警；另外，无线液位传感器9与外部的声光报警装置无线通讯连接，这样可方便将声光报警装置直接设置在护士站，便于医护人员第一时间收到报警信号，及时赶来更换或添加液体，避免液体用完病人直接吸入纯氧，降低安全隐患。

在输氧接头7上套装有挂环10，挂环10上通过软质连接臂11固连有与输氧接头7相匹配的密封端盖12；当拔掉氧气管后便可将密封端盖12扣合于输氧接头7上，保证输氧接头洁净无污染，保证后续使用；另外，挂环10能够防止密封端盖12丢失。

在上盖1上设置有与瓶身2内腔相连通的注液管13，方便加注液体，注液管13上扣合有橡胶密封塞14，橡胶密封塞14能够使注液管13密封紧密，有效防止氧气外漏，同时还方便直接使用注射器刺穿橡胶密封塞14进行加液，简化加液操作过程，降低加液难度。

作品科技含量及创新亮点：

 1、在于结构简单，使用方便，安全无污染。2、在氧气增湿过程中，液位测量腔能够保证位于其内的液体平稳，从而使液位传感器能够准确测定液位，及时作出报警，便于医护人员及时赶来更换或添加液体，避免液体用完病人直接吸入纯氧，降低安全隐患。3、密封端盖能够保证拔掉氧气管后输氧接头密封紧密，保证输氧接头的洁净无污染，不影响后续使用。4、注液管的设置方便添加液体，避免液体用完后直接丢弃造成浪费。

1. 作品应用价值及意义：

 临床上存在低氧血症等呼吸困难患者需要长时间吸氧治疗，而医药用氧是纯氧（即干氧，氧气中没有水份），不同于自然界空气中的氧气含有一定水份；纯氧会刺激人的上呼吸道，造成不适感，因此为避免纯氧直接被病人吸入，在吸氧时需要用湿化瓶先给氧气增湿。

2.雾化吸入

作品材料经费预算：1市场需求量：随着各地医院标准化建设和综合医院的改扩建的实施，对于医用气体系统等按照床位数量考虑的医疗专业工程提供了广阔的市场空间，目前广泛应用与社区诊所、家庭、内科、外科、重症。 结构简单，使用方便，安全无污染，避免液体用完后直接丢弃造成浪费。

2市场价格：45.8元
