□张 可  文/图

   技术背景
    安瓿是指一种可熔封的硬质玻璃容器，常用于存放注射用药物、疫苗及血清等。在进行免疫接种时，医务人员需使用砂轮切割疫苗安瓿，并用硬质工具敲断安瓿的瓶颈，然后抽取药液。在流行病高发季节，需对易感人群进行集中接种。医务人员长时间重复上述操作，造成工作效率降低、劳动强度增大。此外，手工操作难以实现安瓿瓶颈的标准化切割。切割不充分的安瓿在被打断时易发生爆裂，产生细小玻璃碎片混入药液，从而带来健康风险。为解决上述技术问题，有必要设计一种疫苗安瓿快速开启装置。
    创新内容
    这种疫苗安瓿快速开启装置包括固定设置的机架，其特征在于：还包括可转动设置于机架上的转盘。转盘外缘设置有6个半筒形挡托，半筒形挡托的内壁弧度与安瓿相适配。机架上还设置有位置可调节的切割机构，该切割机构具有圆弧形的轮廓，其侧边为切削部，可根据安瓿的规格调整位置以接触并切割安瓿瓶颈。机架上还设置有止动机构，用于在转盘转动至预定位置后使其止动。转盘上还设置有大齿轮及与大齿轮啮合的小齿轮，拉杆的一端与小齿轮连接，另一端与压柄球铰接。压柄转动安装于机架上，可上下摆动，在向下摆动至最低点时压断其正对的安瓿。
    大齿轮与小齿轮的传动比满足以下条件：操作人员将安瓿放置于半筒形挡托上的Ⅰ位置，推动安瓿使转盘转动60度后由止动机构固定。在此过程中，大齿轮带动小齿轮转动一周，并同时通过拉杆带动压柄摆动下压，以压断安瓿瓶颈。
    大齿轮与小齿轮的传动比为6∶1，齿比为54∶9。切割机构通过连接片固定安装在机架上，该机构包括容置盒。容置盒中设置有间隙，间隙中均匀分布有限位柱。砂线的一端顶接于容置盒内壁，中间绕过限位柱形成波浪形，另一端固定连接于螺头，螺头通过螺纹旋入容置盒内壁。
    砂线通过在钢丝外表面涂覆磨料层形成，其一端可转动地装入容置盒内壁上的孔中，并与容置盒内壁顶接。限位柱每两个为一组，均匀分布于容置盒的间隙中，每组限位柱夹持住砂线。
    容置盒采用可拆卸结构。止动机构包括设置于转盘上的连接孔、限位孔，机架上对应设置有与该限位孔相配合的孔。设置于机架的孔底固定连接有弹簧，弹簧上固定连接有限位顶球，限位顶球的球冠可压入限位孔中。止动机构共有6个，均匀分布在机架上。
    该止动机构可使每次开启一只安瓿（转盘转动60度）后，装置仍能保持在待机状态。
    有益效果
    1.该疫苗安瓿快速开启装置操作简单，可单手完成，通过单一动作即可开启安瓿并能自动下料丢弃废物。
    2.砂线可旋转角度复用，从而提高了磨料的利用率。
 （作者供职于河南省儿童医院郑州儿童医院）





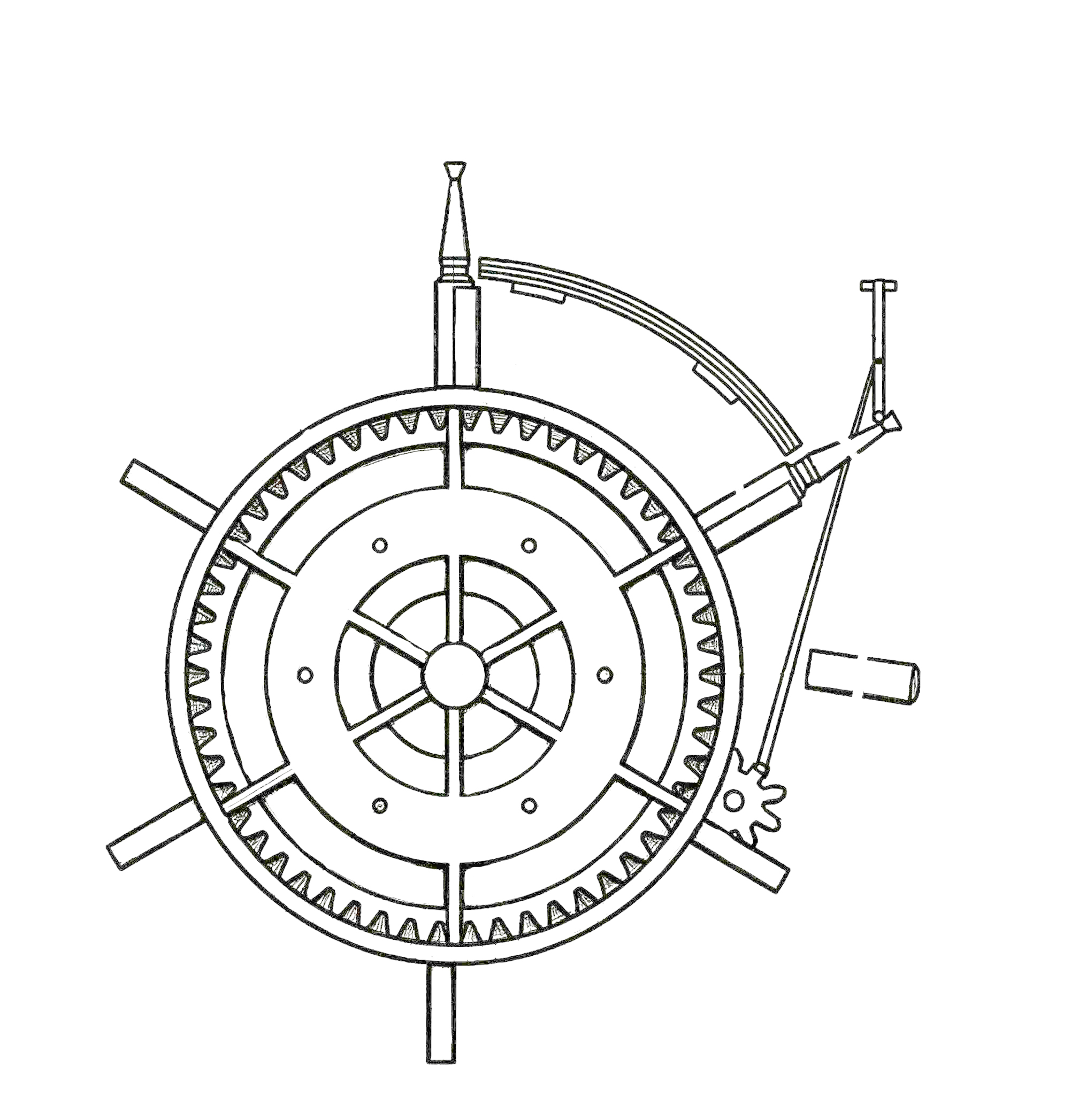

   1.疫苗安瓿快速开启装置的简易结构示意图；

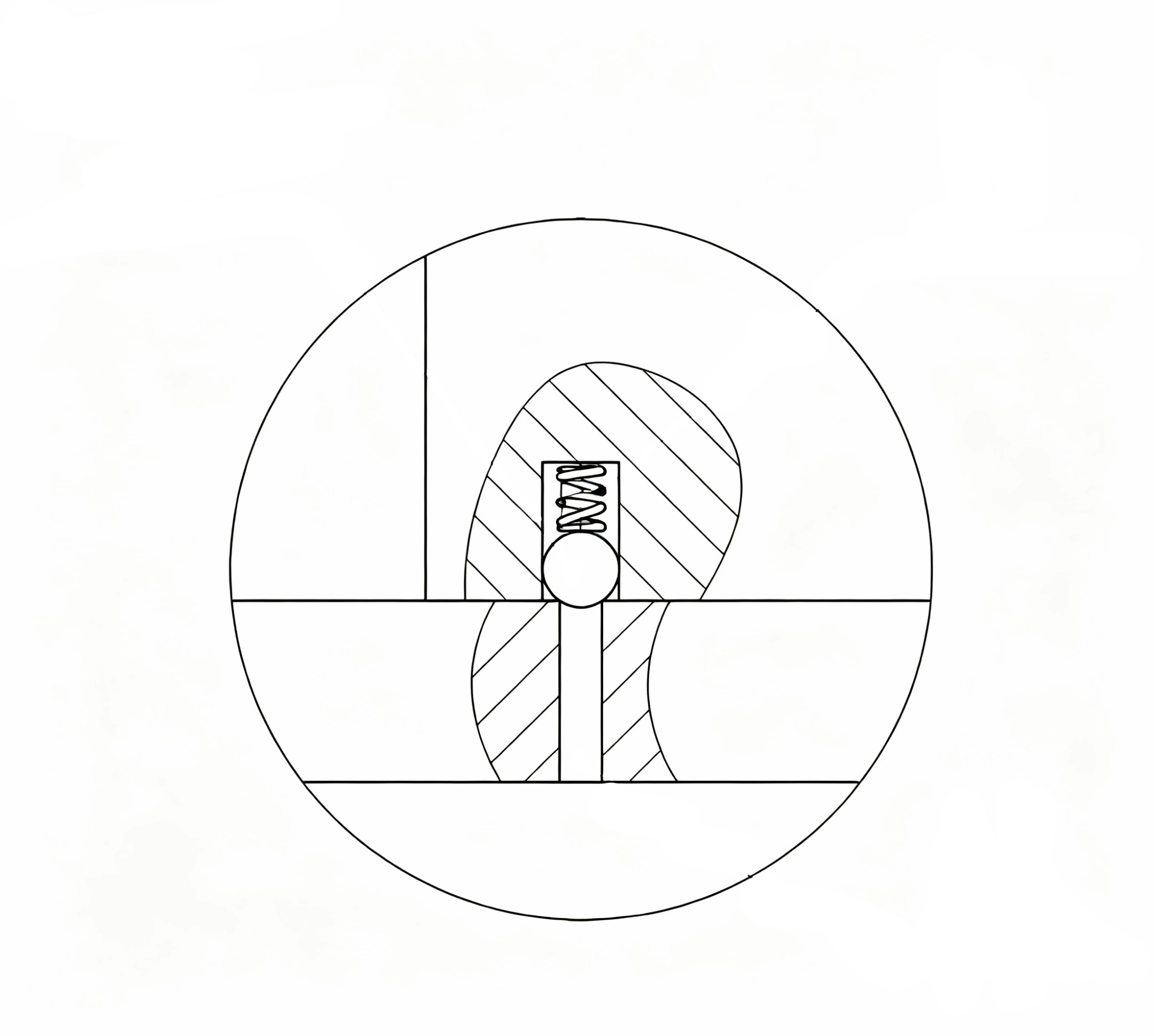

  2.止动机构的简易局部放大图。
