□王凡明 王丽娜 袁冉冉  文/图

   技术背景
    破坏微生物的生物学活性及血清中补体活性的过程被称为灭活。灭活病毒时，病毒蛋白的高级结构会遭到破坏，使病毒失去生理活性，进而丧失感染、致病和复制能力。目前，普遍采用病毒蛋白质变性的方法对病毒进行灭活，能引起蛋白质变性的化学制剂（如次氯酸盐、酒精）或物理加热方式，均可实现病毒灭活。现有的病毒灭活装置虽然效果显著，但是成本较高、不方便携带且操作烦琐，仅适用于实验室场景，难以满足居民的日常生活需求。因此，有必要设计一种便携式病毒灭活装置，供居民家庭使用。
    创新内容
    这种便携式病毒灭活装置包括蒸发壶，蒸发壶的底部活动连接有底座，顶部设置有加液口。蒸发壶的内表面固定连接有固定板，固定板的顶部设置有置物孔，其内表面活动连接有储存杯。储存杯的两侧均固定连接有圆弧块，两个圆弧块的底部均与固定板的顶部固定连接。储存杯的底部固定连接有滴管，滴管的内部与储存杯的内部连通。
    底座的顶部固定连接有连接头。蒸发壶的底部设置有通电槽，通电槽的内表面与连接头的外表面相适配。蒸发壶的内部固定连接有电磁线圈。
    储存杯的内表面固定连接有限位环。限位环的内表面固定连接有风扇，顶部固定连接有漏斗，漏斗的底端贯穿限位环并延伸至限位环的外部。
    加液口的内表面滑动连接有顶盖，顶盖上方设置有通风口，且固定连接有连接块。
    固定板的顶部固定连接有隔离板，且顶部两侧均设置有通槽。蒸发壶的两侧均固定连接有连通管。
    底座的一侧固定连接有电源线，蒸发壶的一侧固定连接有把手。通风口的数量设置有多个，并均匀分布在顶盖上方。
    有益效果
    1.通过在蒸发壶内设置固定板，配合固定板上的储存杯，再利用储存杯底部的滴管，将电磁线圈通电后，可使储存杯内的消毒液与水一同蒸发，从而将消毒液以气态形式排出。该便携式病毒灭活装置能够杀灭周围空气中的病毒，不仅操作简单、成本较低，还易于携带。
    2.通过在储存杯内部设置限位环，配合限位环内风扇与顶盖上方的通风口，可将外界空气抽入蒸发壶内部，利用消毒液蒸发产生的气体对空气中的病毒进行灭活。这一结构能进一步提升病毒灭活效率。
 （作者供职于民权县人民医院）

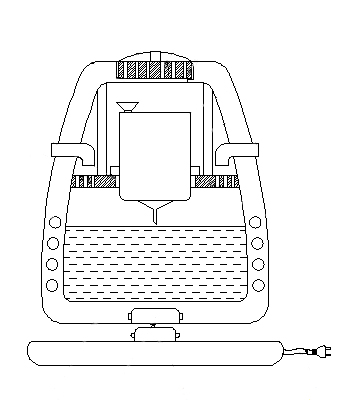

   ①便携式病毒灭活装置的简易内部结构主视图；

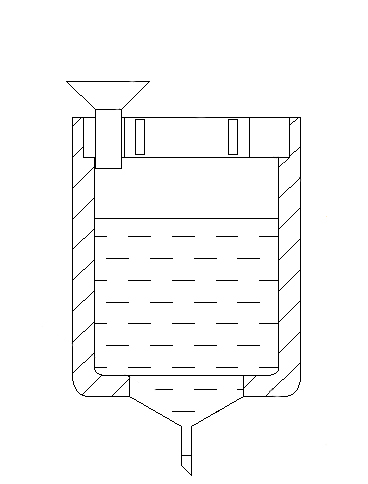

    ②便携式病毒灭活装置中储存杯的简易内部结构主视图。
