□张阳阳 郭伟圣 袁书敏  文/图

   技术背景
    消毒是杀灭病原微生物（不一定杀灭细菌芽孢）的方法，通常可通过化学、物理方式实现。用于消毒的化学物质称为消毒剂。灭菌则是杀灭物体上所有微生物的方法，物理、化学方式都可实现。目前，医院使用的雾化消毒装置均需人工操作完成各位置的消毒工作。传统的人工喷洒消毒方式存在明显缺陷：一是增加医护人员的工作负担，且在进行高处消毒时操作不便；二是人工喷洒难以保证消毒液的均匀分布，且喷洒量有限。为解决上述问题，有必要设计一种可移动医疗雾化消毒装置。
    创新内容
    这种可移动医疗雾化消毒装置包含基座和放置箱。基座的顶部固定连接有放置箱，放置箱的顶部滑动套接有喷洒管，喷洒管的表面固定设置有雾化喷头。放置箱内腔的底部固定设置有垫板，放置箱内腔的一侧固定设置有转动装置，另一侧固定设置有消毒箱，消毒箱的顶部设置有升降装置。
    转动装置包含滑动基座，该滑动基座的内腔中滑动连接有滑动板，滑动板的顶部固定安装有电机，电机的输出端固定连接有第一齿轮，喷洒管的表面固定套接有第二齿轮。
    升降装置包含升降杆，升降杆的顶部固定套接有套板，套板顶部的右侧固定套接有轴承。
    套板的一端与滑动板的一端固定连接，轴承固定套接于喷洒管的表面，第一齿轮与第二齿轮相互啮合连接。
    放置箱内腔的上壁和下壁分别固定连接有第一挡板，第一挡板的一侧与放置箱内腔的另一侧之间设置有隔板，放置箱顶部左侧设置有放置槽，放置槽底部与隔板表面固定连接有第二挡板。
    第一挡板的一侧与放置箱内腔的底部之间固定设置有垫板，该垫板表面一侧对称设置有大小不一的凹槽，且垫板表面与隔板底部之间固定连接有第三挡板。
    基座的表面对称活动连接有箱门，箱门的表面对称固定安装有把手。消毒箱的底部固定连通有出液口，该出液口的一端贯穿基座的顶部并延伸至基座底部外侧。消毒箱的表面设置有进液口，其一侧固定连接有水泵，水泵的输入端与输出端均通过连接管固定连通，且连接管的一端与喷洒管的底部固定连接。基座一侧的顶部固定安装有扶杆，扶杆的一端固定设置有控制器。基座底部的4个拐角处对称固定安装有万向轮。
    有益效果
    该可移动医疗雾化消毒装置的转动装置包括滑动基座，滑动基座的内腔滑动连接有滑动板，滑动板的顶部固定连接有电机，电机的输出端固定连接有第一齿轮，喷洒管表面固定套接有第二齿轮。升降装置包括升降杆，升降杆的顶部固定套接有套板，套板顶部右侧固定套接有轴承。通过转动装置可使喷洒管进行半幅度来回转动喷洒，扩大喷洒面积并增加喷洒量；同时，升降装置可使喷洒管完成升降动作，便于对高处进行消毒，解决了人工高处消毒操作不便的问题，有效降低了劳动强度和时间成本。
    该可移动医疗雾化消毒装置中，第一挡板的一侧与放置箱内腔的另一侧固定连接有隔板，放置箱顶部的左侧设置有放置槽，第一挡板的一侧与放置箱内腔的底部固定设置有垫板。通过隔板可放置所需擦拭的毛巾，垫板表面的凹槽可放置清新剂及其他必要工具，而放置槽则用于收集使用过的废毛巾和废弃医用品。
 （作者供职于民权县人民医院）

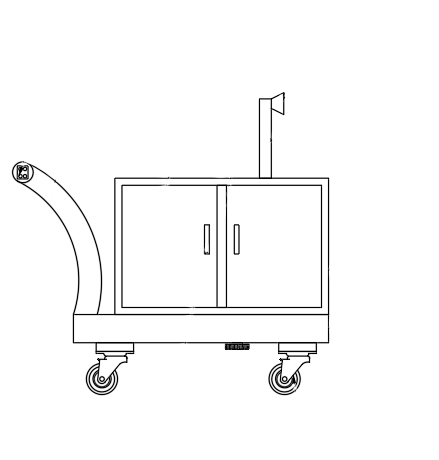

 可移动医疗雾化消毒装置的简易结构示意图

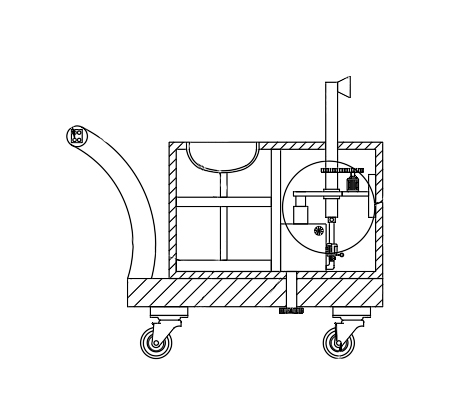

可移动医疗雾化消毒装置的简易结构剖视图
