□苏  梅  文/图

   技术背景
    丁字鞋是临床上常用的一种正骨器具。它是把鞋固定在由木板制成的“⊥”形架上，供患者穿着，以防止下肢旋转。现有的丁字鞋在使用过程中，既不便于穿戴，也不便于为患者腿部和足部提供按压，无法很好地满足患者的使用需求。针对这一情况，需设计一种多功能丁字鞋。
    创新内容
    这种多功能丁字鞋包含丁字鞋板、充气压垫、气囊球泡、薄海绵、软布、慢回弹垫、搭扣、支撑杆、橡胶皮管、气压泵、开关、挂钩和插头。丁字鞋板内部设有气孔，其上方安装有充气压垫，充气压垫上分布着若干个非均匀排列的气囊球泡。
    丁字鞋板与充气压垫之间放置有薄海绵、软布和慢回弹垫。软布的一侧表面固定于慢回弹垫上，另一侧则固定在薄海绵上。
    丁字鞋板上设置有若干个搭扣，这些搭扣通过缝接的方式固定在丁字鞋板上，其作用是限制患者足部的活动。丁字鞋板的外壁上安装有支撑杆，该支撑杆通过螺栓固定在丁字鞋板上，以防止足部外旋。
    充气压垫上设置有两个橡胶皮管。这两个橡胶皮管的一端与充气压垫相连，另一端连接着气压泵。气压泵的输入端安装了开关，其远离两个橡胶皮管的另一端设有线束。气压泵通过线束的输入端配备了插头。此外，气压泵的侧壁设置有两个挂钩，用于悬挂气压泵。
    使用该多功能丁字鞋时，首先，将患者的腿部和足部插入丁字鞋板内部。此时，腿部和足部挤压充气压垫，进而挤压薄海绵与慢回弹垫，让腿部和足部与充气压垫贴合得更紧密。其次，启动气压泵，使气压泵通过橡胶皮管将气体导入充气压垫内部。同时，借助气压泵的间断充气或放气，让充气压垫能够对气囊球泡施加压力。气囊球泡可有效地为腿部和足部提供持续的按压。最后，通过挂钩将气压泵悬挂在合适的位置。
    有益效果
    1.气囊球泡可用于按压腿部和足部，预防压疮以及改善足部血液循环。薄海绵用于减轻丁字鞋板的磨损，软布则能有效地固定薄海绵和慢回弹垫的位置，并为它们提供支撑。当慢回弹垫受到外部挤压时，能够贴合腿部形状，让穿戴体验更为舒适。
    2.借助若干搭扣，可有效固定患者腿部和足部的位置，方便患者穿戴丁字鞋。支撑杆能为丁字鞋提供稳固支撑，防止其发生偏斜，确保丁字鞋可以稳定放置。
    3.在气压泵的作用下，气体能够通过橡胶皮管被高效地导入充气压垫内部。同时，借助气压泵的间断充气与放气操作，充气压垫可将压力施加于气囊球泡。而气囊球泡能够为腿部和足部提供持续的按压。
 （作者供职于阜外华中心血管病医院）

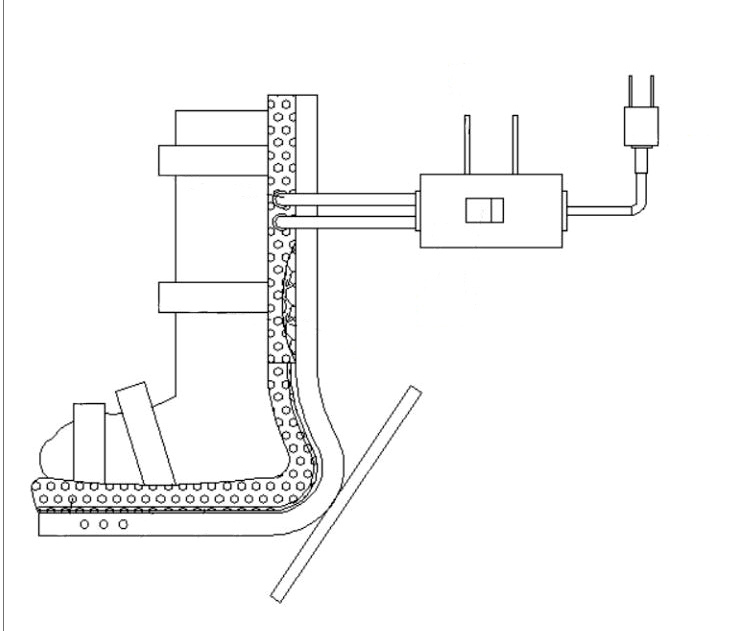

多功能丁字鞋的结构示意图
