□张志凯  文/图

   背景技术
    吸氧是临床常用的治疗方法，主要用于缓解缺氧。适量吸氧可纠正缺氧，提高动脉血氧分压和氧饱和度的水平，促进代谢，是辅助治疗多种疾病的重要方法之一。
    患者在吸氧时需要佩戴吸氧管。现有的吸氧管功能相对单一，仅能连接在制氧机或氧气瓶上。但在临床手术或治疗中，经常会遇到患者需要改变吸氧方式的情况，例如建立气管插管的患者需要将输氧直管的出氧端直接固定在气管插管内进行供氧，导致现有环带与患者口鼻部的吸氧管无法使用等。
    创新内容及亮点
    这种多功能吸氧管，包括供氧软管、输氧软管、转换接头。供氧软管的进气端密封连通于氧气发生装置上。输氧软管由输氧直管和密封连通在输氧直管一端的环形输氧管构成。环形输氧管上连通设有插入患者鼻孔内进行输氧的鼻塞式吸氧部。转换接头设有相互连通的第一连接端口和第二连接端口。转换接头通过第一连接端口与供氧软管的出气端密封连通；转换接头通过第二连接端口与输氧直管的远离环形输氧管端密封连通。输氧直管上套有一个调整环。通过向上滑动调整环，可夹闭一段距离的环形输氧管，进而能够根据患者的需求调整环形输氧管的环圈大小。
    鼻塞式吸氧部包括间隙套装在环形输氧管上的管状外套，管状外套的两端设有环形密封圈。两个环形密封圈的外环面密封粘贴固定在管状外套的内壁上，其内环面密封贴合在环形输氧管的外壁上，从而形成密封。位于两个环形密封圈之间的环形输氧管管壁上均分布有出气孔。在管状外套的外壁上，沿长度方向间隔设有一对与出气孔相通的鼻孔插管。管状外套由一对相互铰连的半圆形弧板扣合而成。鼻孔插管位于其中一个半圆形弧板上。每一个环形密封圈均由一对半圆弧垫片扣合而成。两对半圆弧垫片均为柔性垫片，分别对应粘贴固定在两半圆形弧板上。
    转换接头为圆柱形结构的接头。转换接头上有一个贯通式腔道。靠近转换接头处的供氧软管外壁上设有用于粘贴固定在气管插管上的固定粘带。贯通式腔道自下而上依次由第一连通段、锥形扩张段和第二连通段构成。第一连通段的内径与供氧软管的外径一致，第二连通段的内径与输氧直管的外径一致，且在第一连通段的内壁上设有第一连接内螺纹。供氧软管的出气端设有与第一连接内螺纹适配螺接的第一连接外螺纹。第二连通段的内壁上设有第二连接内螺纹。输氧直管的远离环形输氧管端设有与第二连接内螺纹适配螺接的第二连接外螺纹。第二连通段的内径与呼吸气囊的氧气连接端外径一致。
    有益效果
    该多功能吸氧管设有通过转换接头连接的供氧软管和输氧软管，不但保证了原有吸氧管基本的吸氧功能，还能通过对供氧软管的拆卸，将其出气端轻松固定在气管插管的腔道内，对建立气管插管的患者进行持续的氧气输送；同时，可将拆卸掉的输氧软管的转换接头适配安装在呼吸气囊的氧气连接端上，从而满足急救时需要借助呼吸气囊进行快速供氧的需求，实现吸氧管多种用途间的任意切换，提升吸氧管的功能多样性。另外，扣合于环形输氧管上带鼻孔插管的管状外套和均匀分布在环形输氧管管壁上的出气孔，共同构成了鼻塞式吸氧部，从而能够满足不同年龄段患者的使用需求。成年人或老年人使用该多功能吸氧管时，可将管状外套套装在环形输氧管上；儿童使用该多功能吸氧管时，则可卸下管状外套，直接将带出气孔的环形输氧管固定在儿童的鼻孔处，这样便能有效解决吸氧时鼻孔插管不匹配的问题，减轻吸氧时的不适感，进一步提高吸氧管的适配度。
 （作者供职于濮阳油田总医院）

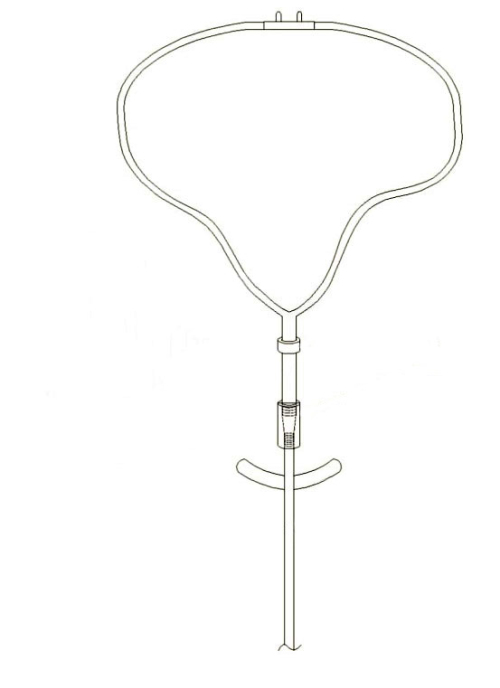

多功能吸氧管的结构示意图
